Niederspannungskabel E30-E60

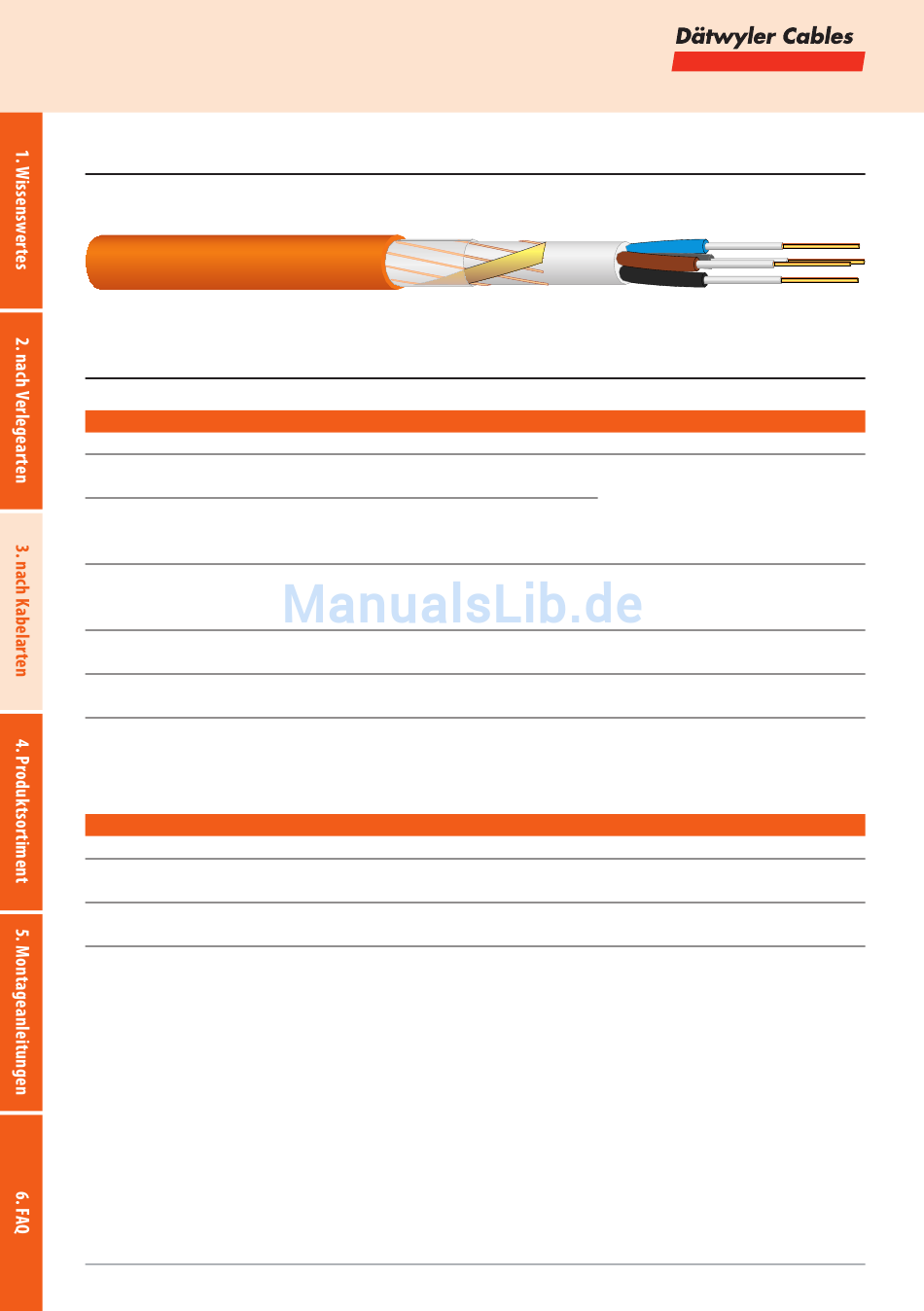

Dätwyler pyrofil® Keram (N)HXCH FE180/E30-E60
alle Dimensionen
Verlegeabstände
Dätwyler pyrosys® Befestigung
Einfachschelle SAS od. TSD
(auch mit Rohr)
Bügelschelle B...D auf
Profilschiene
(auch mit Rohr)
Bügelschelle B...D auf
Profilschiene
(auch mit Rohr)
Unterputz
Unterputz
Dätwyler pyrosys® Befestigung
Hermannschelle S klein
Hermannschelle groß
46 | www.daetwyler-cables.com
Waagrecht Senkrecht
E30 60 cm E30 60 cm
E30 80 cm E30 60 cm
E60 60 cm E60 60 cm
E30 2 Kabel E30 2 Kabel
E60 Mineralische Putzüberdeckung auf dem Kabel ≥ 15 mm,
von 1,5 mm2 bis 16mm2
Waagrecht Bemerkung
E30 - E60 max. 3 kg/m
80 cm
E30 - E60 max. 6 kg/m
80 cm
Bemerkung
Bündel bis 2,5 kg/m
Waagerecht auch in
Kupa-Rohr möglich
von 1,5mm2 bis 16 mm2
Mineralische Putzüberdeckung
auf dem Kabel ≥ 15 mm
