VAD-Dose
Montageanleitung

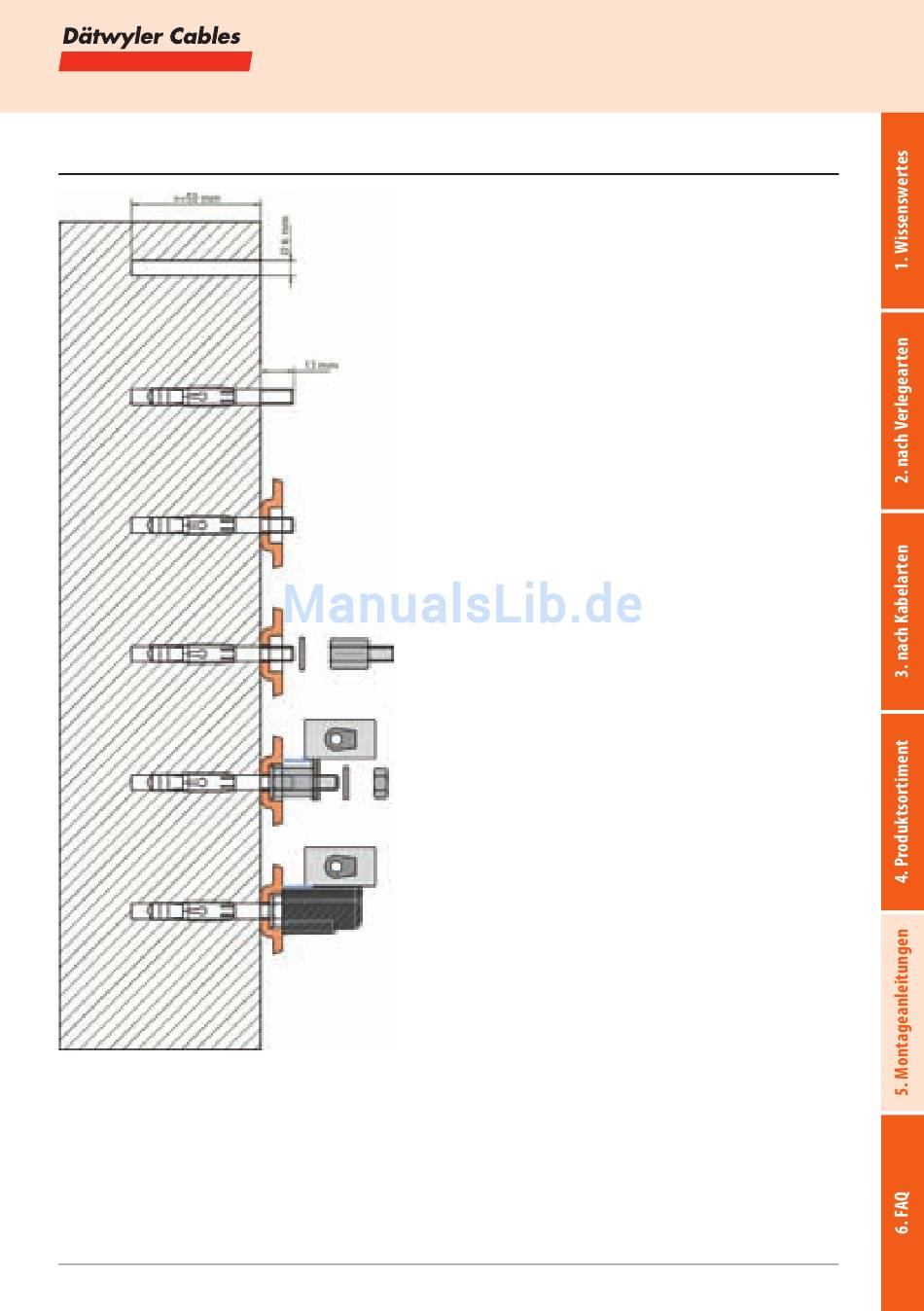

Montageanleitung pyrosys® VAD-Dose E30-E90
Bohren (Bitte auf ebenen Untergrund achten!)
Dübel setzen
Kasten aufsetzten
Unterlegscheibe und Distanzhülse auf Dübel
montieren (max. Anzugsdrehmoment 3 Nm)
Tragschiene mit Klemmen aufsetzten, beiliegende
Isolierfolie zwischen Schiene und Klemme nach
Skizze einschieben. Schiene mit Unterlegscheibe und
Mutter befestigen. Hinweis: Die Klemmanordnung
auf der Tragschiene im Auslieferungszustand darf
nicht verändert werden!
Schutzkappen (Isolationsschutz) über Wandbefe-
stigungsschrauben stülpen und auf Tragschiene
aufschnappen
Die beiliegenden Dübel besitzen eine allgemeine
bauaufsichtliche Zulassung
für Beton.
www.daetwyler-cables.com | 93
