Montageanleitung Sammelhalterungen
möglich. Der Verschluss liegt immer seitlich oben. Für die Deckenmontage ist an der Unterseite eine
Montageöffnung zum hindurchführen des Montagewerkzeugs vorhanden.

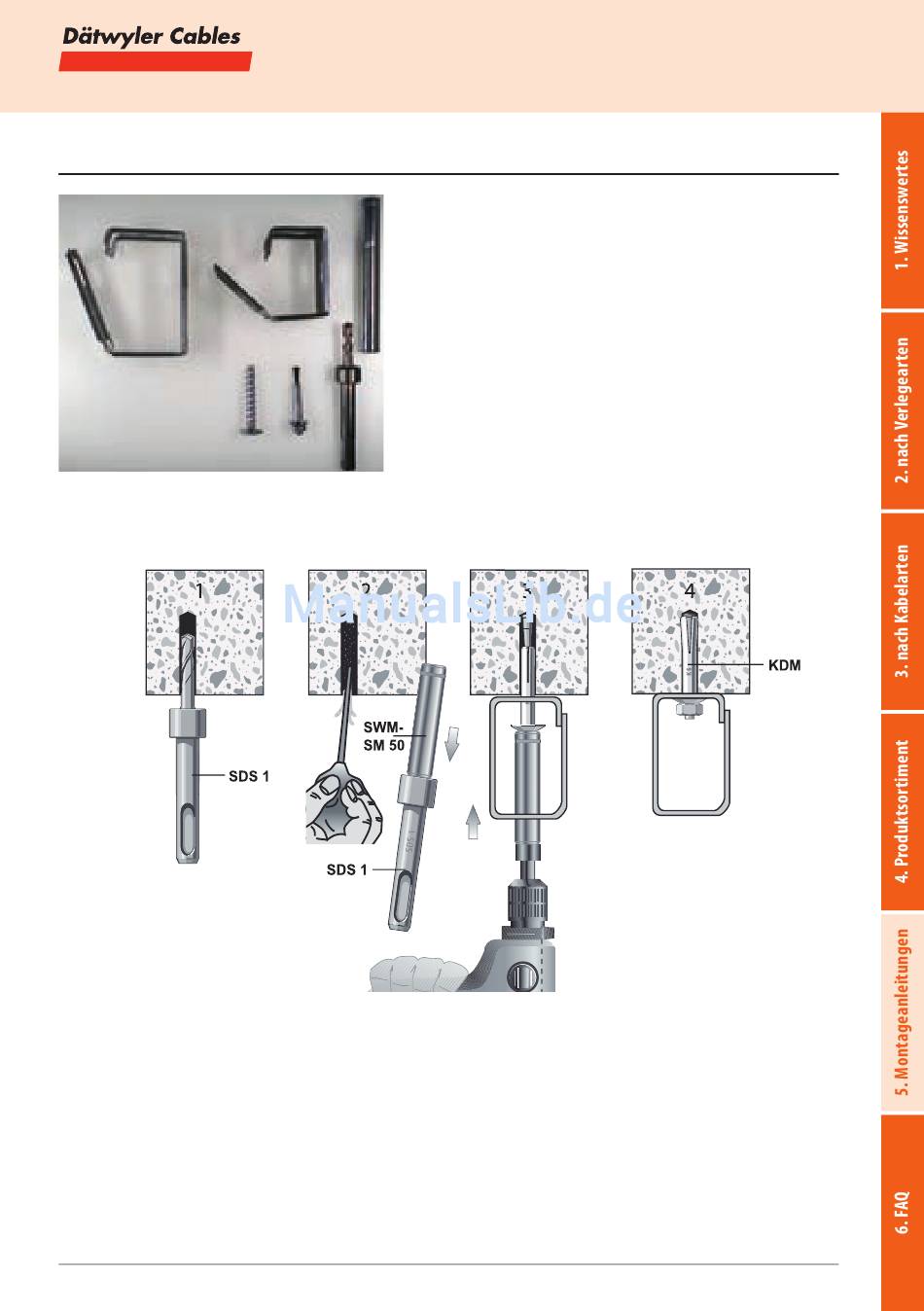

Befestigung mit pyrosys® Dübel KDM
Das Befestigungsloch für den pyrosys® Dübel KDM wird mit dem Rundbohrer SDS1 automatisch,
auf die Setztiefe von exakt 32 mm gebohrt. Dazu ist bis zum Anschlag des Bohrers zu bohren.
(siehe auch Montageanleitung Dübel KDM ). Bohrlöcher sind mit einem Ausbläser zu reinigen.
Zur Montage wird das Setzwerkzeug pyrosys® oder SWM-SM 50 verwendet. Der pyrosys® Dübel KDM
wird durch das Befestigungsloch hindurch in das Bohrloch gesteckt. Die vormontierte Mutter und
Unterlegscheibe wird nicht abgeschraubt! Das Setzwerkzeug wird auf den Bohrer SDS 1 gesteckt.
Mittels Hammerschlag des Bohrhammers wird der Dübel tiefer in das Bohrloch getrieben und
verspreitzt.
E0-Sammelhalterung
Zur Montage der Dätwyler pyrosys® „E0 Sammelhalter"
an Beton können pyrosys® Dübel KDM benutzt werden.
Werkzeuge: Bohrhammer. pyrosys® Bundbohrer SDS 1,
pyrosys® Setzwerkzeug SWM-SM 50
Zur Montage der Dätwyler pyrosys® „E0 Sammelhalter"
an Beton, Kalksandstein oder Vollziegel können pyrosys®
Montageschrauben MMS-P 7,5/45 benutzt werden.
Werkzeuge: Bohrmaschine mit 6 mm Beton- / Stein-
bohrer,
Schrauber mit T-Drive "T40" und Verlängerung min.
110mm bei Deckenmontage.
Mit den universellen pyrosys® „E0 Sammelhalter" ist so-
wohl eine Wandmontage als auch die Deckenmontage
Montageanleitung
www.daetwyler-cables.com | 91
