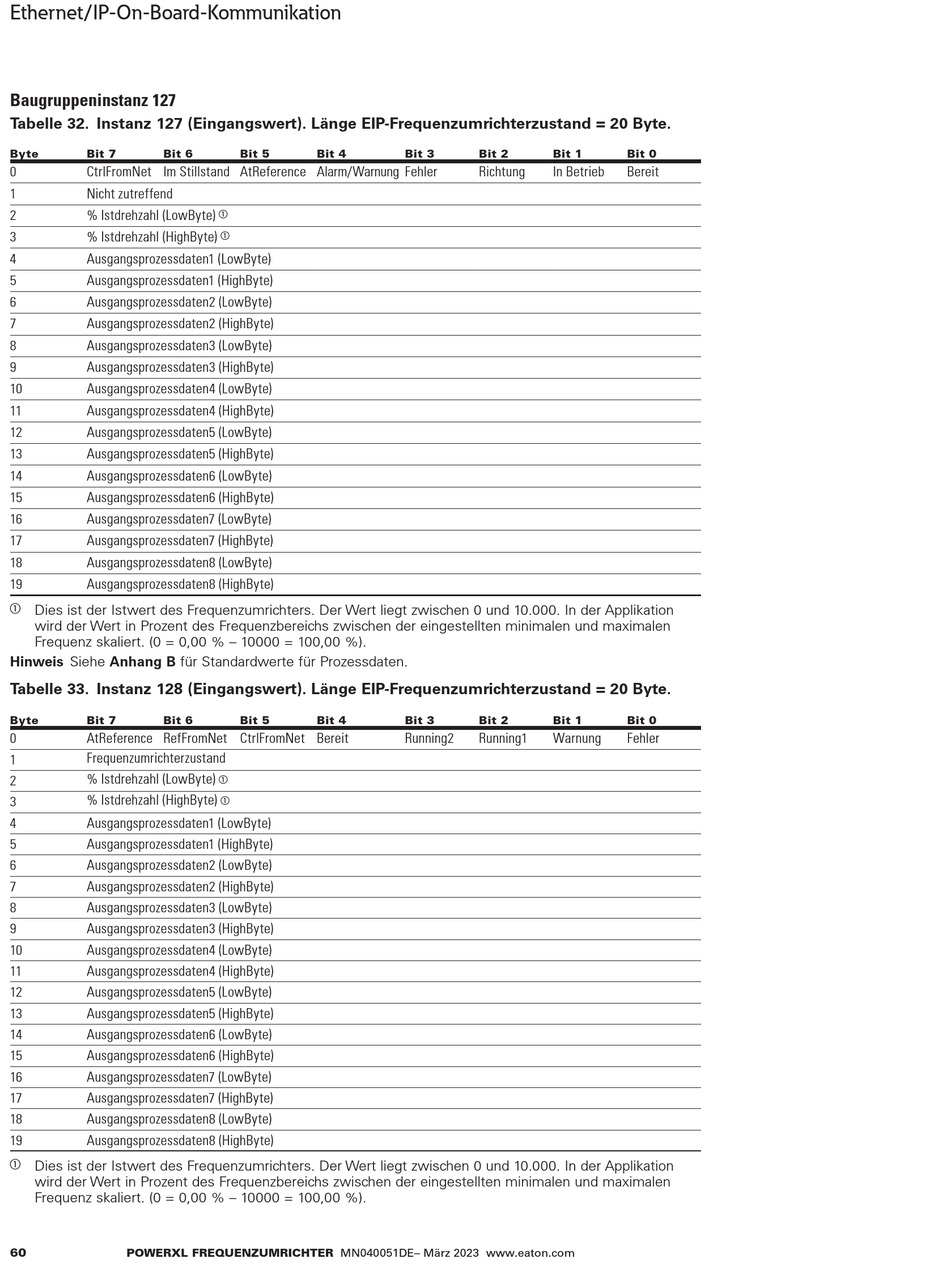

Ethernet/IP-On-Board-Kommunikation
Baugruppeninstanz 127
Tabwllw 32. Iiistaiz 127 (EHigaigisnwrt). Läigw EIP-FrwquwizumrHchtwrzuistaid = 20 Bytw.
Byte
Bit 7
Bit 6
0
CtrlFromNet Im Stillstand AtReference Alarm/Warnung Fehler
1
Nicht zutreffend
2
% Istdrehzahl (LowByte)
3
% Istdrehzahl (HighByte)
4
Ausgangsprozessdaten1 (LowByte)
5
Ausgangsprozessdaten1 (HighByte)
6
Ausgangsprozessdaten2 (LowByte)
7
Ausgangsprozessdaten2 (HighByte)
8
Ausgangsprozessdaten3 (LowByte)
9
Ausgangsprozessdaten3 (HighByte)
10
Ausgangsprozessdaten4 (LowByte)
11
Ausgangsprozessdaten4 (HighByte)
12
Ausgangsprozessdaten5 (LowByte)
13
Ausgangsprozessdaten5 (HighByte)
14
Ausgangsprozessdaten6 (LowByte)
15
Ausgangsprozessdaten6 (HighByte)
16
Ausgangsprozessdaten7 (LowByte)
17
Ausgangsprozessdaten7 (HighByte)
18
Ausgangsprozessdaten8 (LowByte)
19
Ausgangsprozessdaten8 (HighByte)
Dies ist der Istwert des Frequenzumrichters. Der Wert liegt zwischen 0 und 10.000. In der Applikation
a
wird der Wert in Prozent des Frequenzbereichs zwischen der eingestellten minimalen und maximalen
Frequenz skaliert. (0 = 0,00 % – 10000 = 100,00 %).
H
HinwHis
Siehe Aihaig B für Standardwerte für Prozessdaten.
Tabwllw 33. Iiistaiz 128 (EHigaigisnwrt). Läigw EIP-FrwquwizumrHchtwrzuistaid = 20 Bytw.
Byte
Bit 7
Bit 6
0
AtReference RefFromNet CtrlFromNet Bereit
Frequenzumrichterzustand
1
% Istdrehzahl (LowByte)
2
% Istdrehzahl (HighByte)
3
4
Ausgangsprozessdaten1 (LowByte)
5
Ausgangsprozessdaten1 (HighByte)
6
Ausgangsprozessdaten2 (LowByte)
7
Ausgangsprozessdaten2 (HighByte)
8
Ausgangsprozessdaten3 (LowByte)
9
Ausgangsprozessdaten3 (HighByte)
10
Ausgangsprozessdaten4 (LowByte)
11
Ausgangsprozessdaten4 (HighByte)
12
Ausgangsprozessdaten5 (LowByte)
13
Ausgangsprozessdaten5 (HighByte)
14
Ausgangsprozessdaten6 (LowByte)
15
Ausgangsprozessdaten6 (HighByte)
16
Ausgangsprozessdaten7 (LowByte)
17
Ausgangsprozessdaten7 (HighByte)
18
Ausgangsprozessdaten8 (LowByte)
19
Ausgangsprozessdaten8 (HighByte)
Dies ist der Istwert des Frequenzumrichters. Der Wert liegt zwischen 0 und 10.000. In der Applikation
a
wird der Wert in Prozent des Frequenzbereichs zwischen der eingestellten minimalen und maximalen
Frequenz skaliert. (0 = 0,00 % – 10000 = 100,00 %).
60
POWERXL FREQUENZUMRICHTER MN040051DE– März 2023 www.eaton.com
Bit 5
Bit 4
a
a
Bit 5
Bit 4
a
a
Bit 3
Bit 2
Bit 1
Richtung
In Betrieb
Bit 3
Bit 2
Bit 1
Running2
Running1
Warnung
Bit 0
Bereit
Bit 0
Fehler
