Externe SmartWire-DT-Kommunikationskarten
SmartWire-DT-Kabel
Tabelle 29. Empfehlung für ein achtadriges Flachkabel.
Am Anfang und am Ende des Flachbandkabels müssen achtpolige
SWD4-8MF2 Flachbandsteckverbinder angeschlossen werden.
Flachbandkabel sind in verschiedenen Längen und Konfigurationen
erhältlich. Siehe die nachfolgende Tabelle:
Flachbandleiter
Beschreibung
SWD4-100LF8-24
100 m lange Rolle für die Herstellung von
kundenspezifischen SmartWire-DT-Kabeln
SWD4-3LF8-24-2S
Vorgefertigtes Kabel (mit einer Länge
SWD4-5LF8-24-2S
von 3, 5 oder 10 m) mit zwei achtpoligen
SWD4-10LF8-24-2S
Flachbandsteckverbindern SWD4-8MF2
Alle SmartWire-DT-Module innerhalb eines Bedienfelds müssen über
einen achtpoligen externen Gerätestecker SWD4-8SF2-5 mit dem
Flachbandkabel verbunden werden.

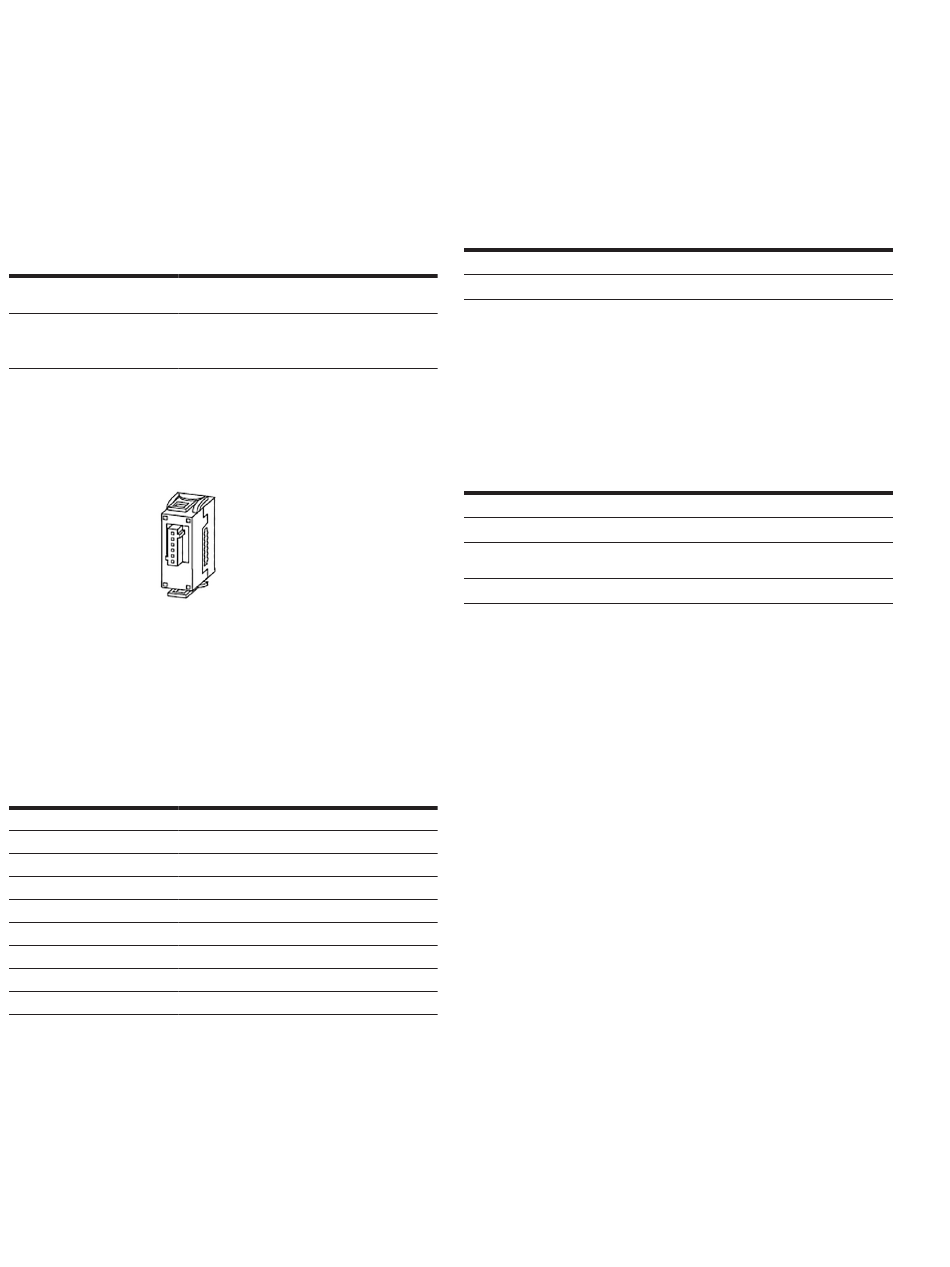

Abbildung 10. Externer Gerätestecker SWD4-8SF2-5.
Das SmartWire-DT-Rundkabel dient als Verbindungskabel zum
Anschluss an das SmartWire-DT-Kommunikationssystem. Das
SmartWire-DT-Rundkabel ist die einzige Möglichkeit, fehlerfreie
Übertragungen bis zur maximal möglichen SmartWire-DT-
Netzwerklänge von 600 m zu garantieren.
Vorgefertigte Kabel mit zwei M12-Steckverbindern (Buchse, Stecker).
Tabelle 30. Empfehlung für fünfadriges Rundkabel.
Kabel
Beschreibung
SWD4-M1LR5-2S
SWD-Kabel, fünfpolig, 0,1 m, M12-M/M12-F
SWD4-M3LR5-2S
SWD-Kabel, fünfpolig, 0,3 m, M12-M/M12-F
SWD4-M6LR5-2S
SWD-Kabel, fünfpolig, 0,6 m, M12-M/M12-F
SWD4-1LR5-2S
SWD-Kabel, fünfpolig, 1,0 m, M12-M/M12-F
SWD4-1M5LR5-2S
SWD-Kabel, fünfpolig, 1,5 m, M12-M/M12-F
SWD4-2LR5-2S
SWD-Kabel, fünfpolig, 2,0 m, M12-M/M12-F
SWD4-3LR5-2S
SWD-Kabel, fünfpolig, 3,0 m, M12-M/M12-F
SWD4-5LR5-2S
SWD-Kabel, fünfpolig, 5,0 m, M12-M/M12-F
SWD4-10LR5-2S
SWD-Kabel, fünfpolig, 10,0 m, M12-M/M12-F
116
POWERXL FREQUENZUMRICHTER MN040051DE – März 2023 www.eaton.com
Gateways für das SmartWire-DT-Modul
Die Interoperabilität des DXG-NET-SWD SmartWire-DT-
Schnittstellenmoduls ist mit den folgenden SmartWire-DT-Gateway-
Versionen (und höher) gewährleistet.
Tabelle 31. Firmware-Versionen von SmartWire-DT-Gateways.
SmartWire-DT-Gateways
EU5C-SWD-CAN
EU5C-SWD-DP
Netzwerk-Beschreibungsdateien
Die Interoperabilität des DXG-NET-SWD SmartWire-DT-
Schnittstellenmoduls ist mit den folgenden Versionen (und höher)
der Netzwerk-Beschreibungsdatei für die unten aufgeführten
Gateways gewährleistet.
Tabelle 32. Kompatible Feldbus-Beschreibungsdateien.
SmartWire-DT-Gateways
EU5C-SWD-CAN
EU5C-SWD-DP (Intel-basierte CPU)
EU5C-SWD-DP (Motorola-basierte
CPU)
SWD-Master (d. h. XV100)
SWD-Assist
Das SWD-Assist-Programm bietet wertvolle Unterstützung bei der
technischen Planung Ihrer SmartWire-DT-Topologie. SWD-Assist ist
eine Software, die unter den Betriebssystemen Windows 2000 (SP
4), Windows XP , Windows Vista (32 Bit) oder Windows 7/10 lauffähig
ist und Sie von der Planungsarbeit für eine SWD-Topologie entlastet.
Das DX-NET-SWD... SmartWire-DT-Schnittstellenmodul kann für
SWD-Assist Version V 2.50 und höher eingesetzt werden.
Das SWD-Assist-Programm kann im Internet unter http://
downloadcenter.moeller.net kostenlos heruntergeladen werden.
Firmware-Version
V 1.30
V 1.30
Beschreibungsdatei
Ab EU5C-SWD-CAN_V130.eds Rev. 42
Ab Moel14.gsd (V. 1.19)
Ab Moel14.gsd (V. 1.18)
Ab ASIC FW Version 2.01 Build: 0081
