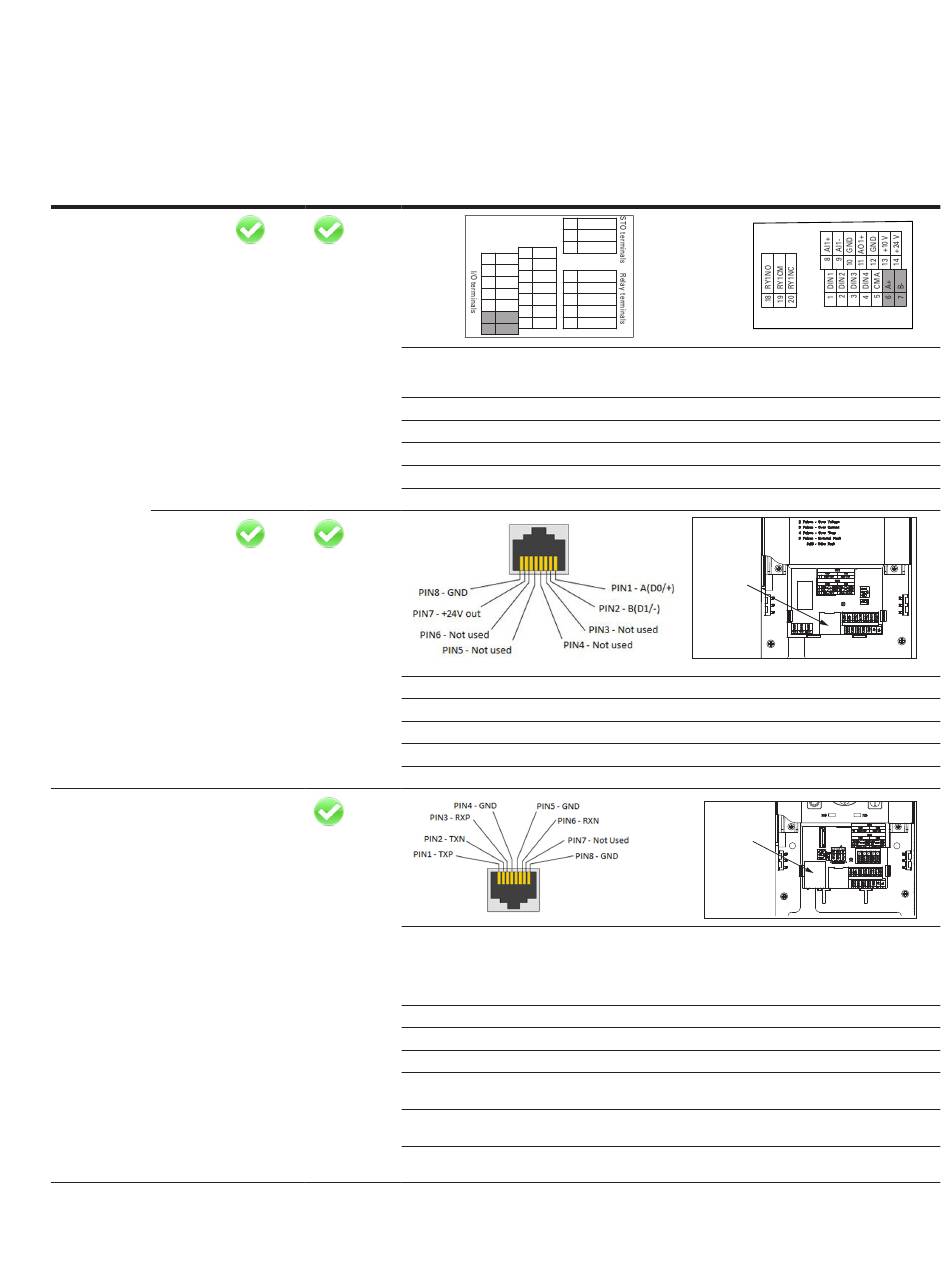

Anschlussmöglichkeiten
Tabwllw 35. AiischluisismöglHchkwHtwi – Haupttaistatur.
Verbindungs-
Port
methode
RS-485
Serielle
Modbus-
Anschlüsse
Bedienfeld-
anschluss
Ethernet
Ethernet-
Anschluss
Firmware-
Anschluss
Kommunikationseinstellungen
Aktuali-
an PC-Tool
sierung
DM1 PRO
RS-485 COM Modus: Einstellbar in der RS-485-Kommunikationsparametergruppe.
(Standard Modbus RTU).
Hinweis: Bei Einstellung auf BACnet MSTP ist keine Kommunikation mit dem PC-Tool möglich.
Slave Adresse Einstellbar in der RS-485-Kommunikationsparametergruppe (Standard 1).
RS485 Baudrate: Einstellbar in der RS-485-Kommunikationsparametergruppe (Standard 19.200).
Parität: Einstellbar in der RS-485-Kommunikationsparametergruppe (Standard gerade).
Daten-Bits: Nicht einstellbar, 8 Datenbits.
Stoppbits: Nicht einstellbar, 1 Stoppbit.
Slave Adresse Nicht einstellbar, auf Modbus-ID 18 eingestellt.
RS485 Baudrate: Nicht einstellbar, auf 38.400 kBaud eingestellt.
Parität: Nicht einstellbar, auf gerade eingestellt.
Daten-Bits: Nicht einstellbar, 8 Datenbits.
Stoppbits: Nicht einstellbar, 1 Stoppbit.
---
IP-Adress-Modus Einstellbar in der Ethernet-Kommunikationsparametergruppe.
(Statische IP-Standardadresse).
Hinweis: Die meisten Anlagen benötigen eine statische IP-Adresse. Ändern Sie die statische
IP-Adresse vor dem Ändern von anderen Parametern. Nach der Änderung dieses Parameters ist ein
Reset oder das Ein- und Ausschalten des Geräts erforderlich.
Aktive IP-Adresse Einstellung abhängig von der zugewiesenen statischen oder DHCP-IP-Adresse.
Active Subnet Mask Einstellung abhängig von der zugewiesenen statischen oder DHCP-IP-Adresse.
Active Default Gateway Einstellung abhängig von der zugewiesenen statischen oder DHCP-IP-Adresse.
Statische IP-Adresse Einstellbar in der Ethernet-Kommunikationsparametergruppe.
(Standard 192.168.1.254).
Static Subnet Mask Einstellbar in der Ethernet-Kommunikationsparametergruppe.
(Standard 255.255.255.0).
Static Default Gateway Einstellbar in der Ethernet-Kommunikationsparametergruppe.
(Standard 192.168.1.1).
POWERXL FREQUENZUMRICHTER MN040051DE– März 2023 www.eaton.com
BACnet MS/TP On-Board-Kommunikation
15 STO1
16 STO2
17 STO_COM
8 AI1+
1 DIN1
9 AI1-
2 DIN2
10 GND
18 RY1NO
3 DIN3
11 AO1+
19 RY1CM
4 DIN4
12 GND
20 RY1NC
5 CMA
13 +10 V
21 RY2NO
6 A+
14 +24 V
22 RY2CM
7 B-
Nur DM1
PRO
DM1
Relay terminals
I/O terminals
RJ45 port
for Keypad/PC
Ethernet port
63
