Externe PROFIBUS-DP-Kommunikationskarten
Integrierter Steckverbinder

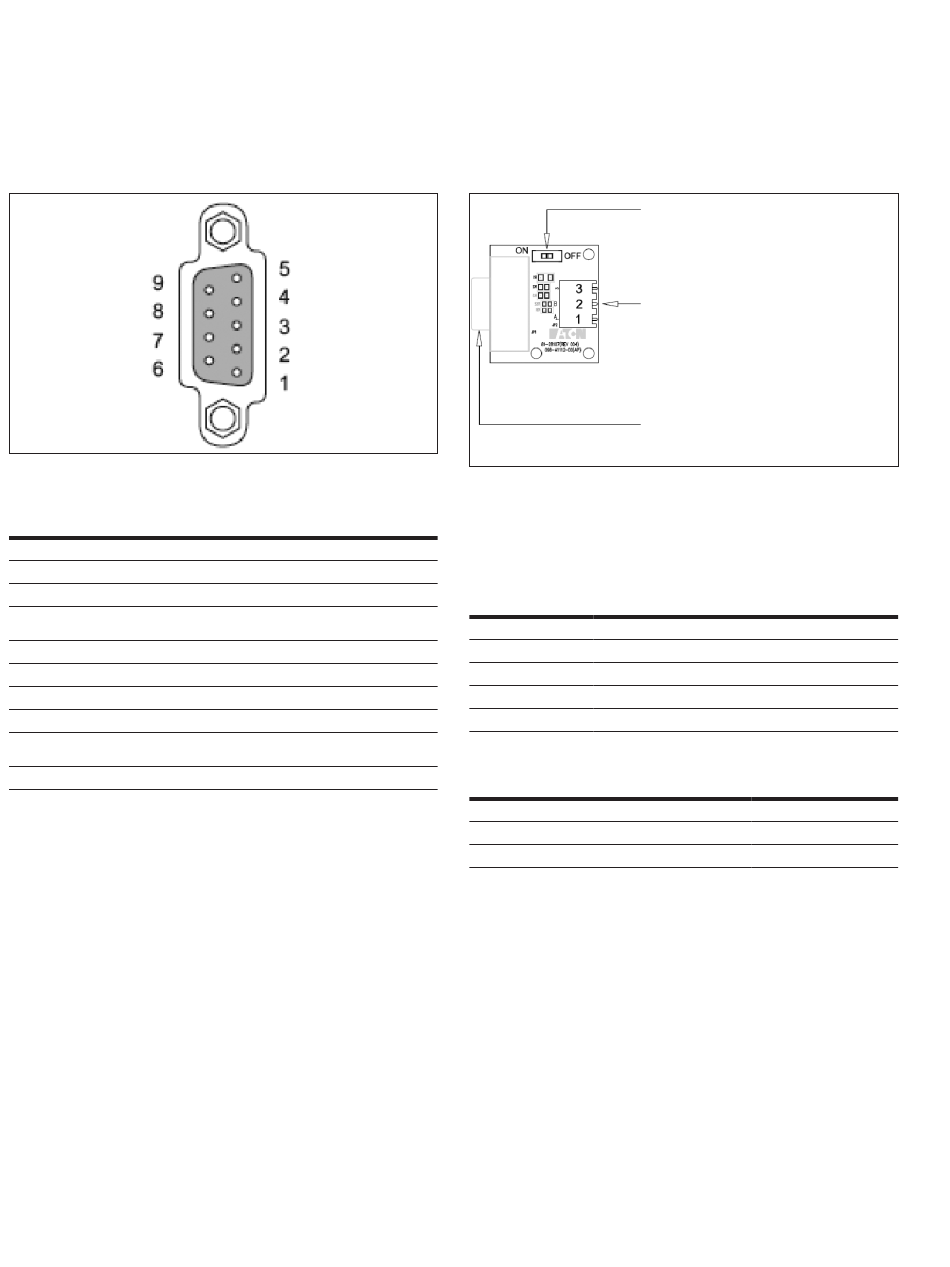

DB-9-Steckverbinder, Pinbelegung ist nachfolgend beschrieben.
AbbHlduig 33. DB-9-PHibwlwguig.
RxD/TxD-N
VP
Tabwllw 99. StwckvwrbHidwr- uid PHibwlwguig.
Anschluss
Nummer
Zweck
Gehäuse
Abschirmung, verbunden mit PE
1
Nicht verwendet (oder Abschirmung bzw. Schutzerde)
2
Nicht verwendet (oder -24 V Ausgangsspannung)
3
RXD/TXD-P, positiver Leiter für das Empfangs- oder
Übertragungssignal
4
RTS, Sendeanforderung
5
DGND, Signal-GND (isolierter GND von RS-485-Seite)
6
VP, +5 V, (Plusspannung, isoliert 5 V von RS-485-Seite)
7
Nicht verwendet (oder +24 V Ausgangsspannung)
8
RXD/TXD-N, negativer Leiter des Empfangs- oder
Übertragungssignals
9
Nicht verwendet (oder CNTR_N, Control-N)
Verwenden Sie einen 5,0-mm-Steckverbinder und die
entsprechende Stiftbelegung.
76
POWERXL FREQUENZUMRICHTER MN040051DE– März 2023 www.eaton.com
Steckverbinder auf Kundenseite
Kundenseitiger DB9-Steckverbinder.
AbbHlduig 34. Com1 PROFIBUS DB9-Adaptwr.
DGN
RTS
RxD/TxD-P
PROFIBUS-Kabel
Für den PROFIBUS-Anschluss können zwei Kabeltypen
verwendet werden.
Tabwllw 100. PROFIBUS-Kabwlaiischlüisisw.
Parameter
Impedanz
Kapazität
Widerstand
Drahtdurchmesser
Leiterquerschnitt
Tabwllw 101. Empfohlwiwis Kabwl.
Kabel
Belden
Olflex
Siemens
Inbetriebnahme
Die PROFIBUS-Karte wird in Betrieb genommen, indem sie in
Steckplatz A oder B der Steuerplatine des Frequenzumrichters
eingesetzt wird. Sobald die Karte in den Steckplatz eingesetzt
ist, wird sie vom Gerät erkannt und es wird eine Warnung „Gerät
hinzugefügt" angezeigt. Diese Warnung wird 5 Sekunden lang
angezeigt und danach entfernt. Nachdem die Karte erkannt worden
ist, wird auf dem Bedienfeld das Menü „Optional Card" (Optionale
Karte) angezeigt.
Optionale Kommunikationskartenparameter
Nachdem die Karte erkannt worden ist, können auf dem Bedienfeld
die folgenden Parameter für den PROFIBUS eingestellt werden.
DHp-Schaltwr
AUS: Abschlusswiderstand abtrennen
EIN: Abschlusswiderstand abtrennen
(Standardeinstellungen)
Eidgwrätw (3PIN)
3. Abtrennung
2. RXD/TXD-N (A)
1. RXD/TXD-P (B)
DB9 StwckvwrbHidwr (Stwckwr)
Mit Com1-Platine verbinden (Profibus)
Leitung A
135–165 Ω (3–20 MHz)
< 30 pF/m
< 100 Ω/km
> 0,64 mm
> 0,34 mm
2
Beschreibung
PROFIBUS-Datenkabel
PROFIBUS-Kabel
SINEC L2 LAN-Kabel für PROFIBUS
Leitung B
100–130 Ω (f > 100 kHz)
< 60 pF/m
—
> 0,53 mm
> 0,22 mm
2
Teilenummer
3079 A
21702xx
6XV1830 = 0AH0
