5.6.7 Pro II-PWM-16 Rev. E
Das Modul Pro II-PWM-16 Rev. E gibt auf 16 Ausgängen pulsweitenmodu-
lierte Signale (PWM-Signale) aus. Die (PWM-)Signale sind getrennt voneinan-
der über Software konfigurierbar, d.h. sie können getrennt voneinander einge-
stellt werden.
Es gibt das Modul auch in der Variante Pro II-PWM-16-I Rev. E. Dort sind die
Ausgänge gegen den Systemstromkreis und die anderen Ausgänge optisch
isoliert. Auch der Event-Eingang ist gegen den Systemstromkreis isoliert.
Die Ausgabesignale werden mit einem Referenztakt von 100MHz getaktet.
Die niedrigste Ausgangsfrequenz beträgt ca. 0,6 Hz.
Die höchste Ausgangsfrequenz, bei der das Tastverhältnis noch in 1%-Schrit-
ten einstellbar ist, beträgt 1000kHz.
PWM Ausgang 1
19
37
PWM Ausgang 2
18
36
PWM Ausgang 3
17
35
PWM Ausgang 4
16
34
PWM Ausgang 5
15
33
PWM Ausgang 6
14
32
PWM Ausgang 7
13
31
PWM Ausgang 8
12
30
reserviert PWM Ausgang 9
11
29
PWM Ausgang 10
10
28
PWM Ausgang 11
9
27
PWM Ausgang 12
8
26
PWM Ausgang 13
7
25
PWM Ausgang 14
6
24
PWM Ausgang 15
5
23
PWM Ausgang 16
4
22
DGND
3
DGND
21
+5V, <100mA (ges.)
2
EVENT-Eingang
20
DGND
1
Pro II-PWM-16 Rev. E

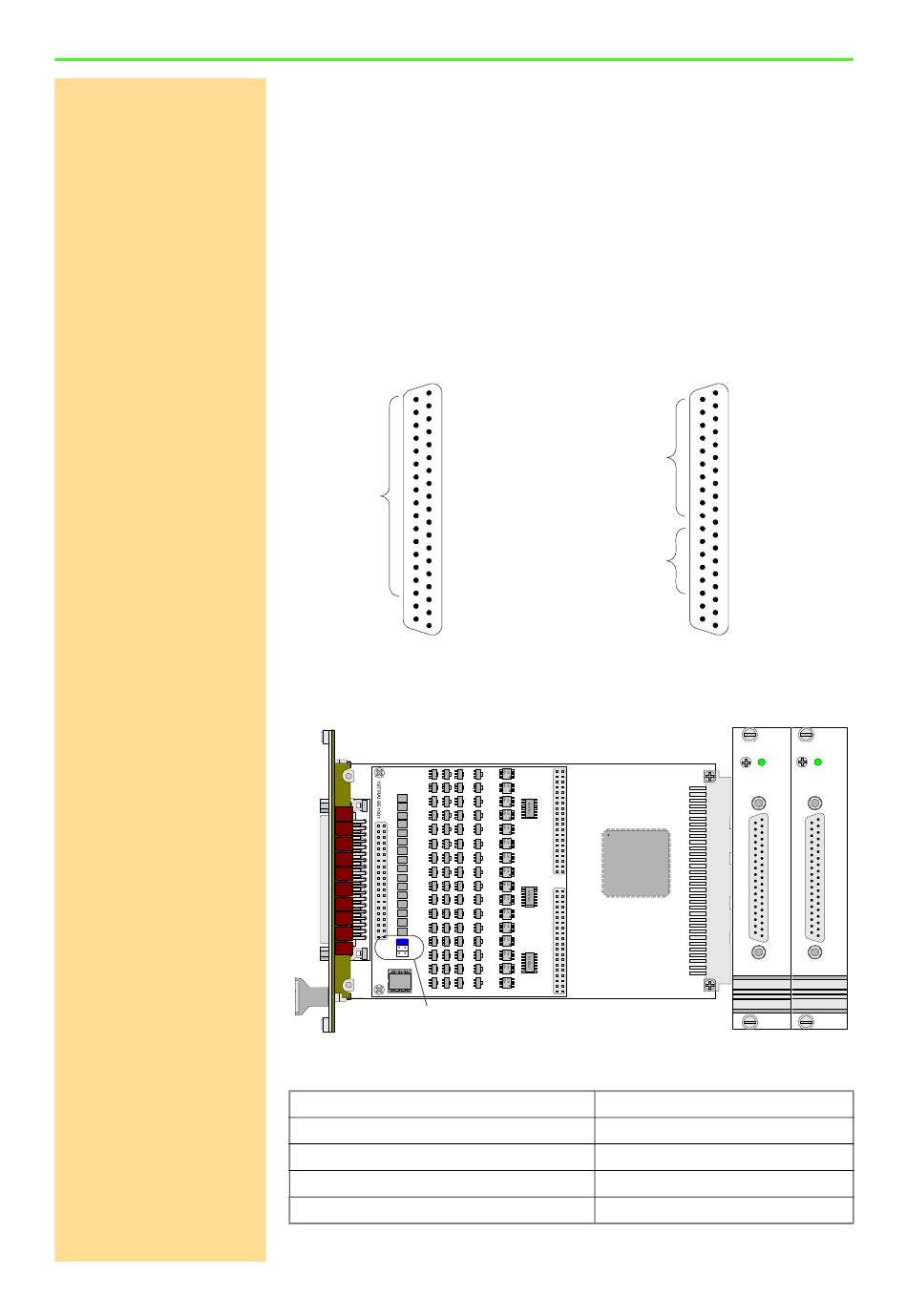

Abb. 93 – Pro II-PWM-16 Rev. E: Pinbelegung
+24V
+12V
Event
+5V
HCPL-2631
Jumper für Event-Eingang
Abb. 94 – Pro II-PWM-16-I Rev. E: Platine und Frontplatte
Ausgangskanäle
Ausgänge
Zähler-/Registerbreite
Referenztakt
Event-Eingang
Abb. 95 – Pro II-PWM-16 Rev. E: Spezifikation
Externe Masse
Externe Vcc
EVENT-Eingang (+)
Pro II-PWM-16-I Rev. E
19DIOCNT1003
XILINX
SPARTAN
XC2S150
16 PWM-Kanäle
TTL
32 Bit
100MHz
1 Eingang, positiv TTL
