5.4.9 Pro II-AIn-F-4/18 Rev. E
Analoges Eingangsmodul Pro II-AIn-F-4/18 Rev. E mit 4 Fast-ADC zu 18 Bit
und 4 differentiellen Eingängen. Die Eingänge sind voneinander und von
anderen Modulen galvanisch getrennt.
Für die Eingänge sind folgende Steckverbindungen verfügbar:
– Pro II-AIn-F-4/18-L2: geschirmte LEMO-Buchsen 2-polig, CAMAC
Europanorm.
– Pro II-AIn-F-4/18-D: D-Sub-Buchse 37-polig.
Das Modul Pro II-AIn-F-4/18 Rev. E hat einen Eingangs-Spannungsbereich
von bipolar ±10V. Der Abgleich des Offsets erfolgt per Software (siehe Kapitel
6 "Kalibrierung").
Buffer
1
330k +
330k G ND1
-
.
.
.
.
.
.
Buffer
4
330k +
330k G ND4
-

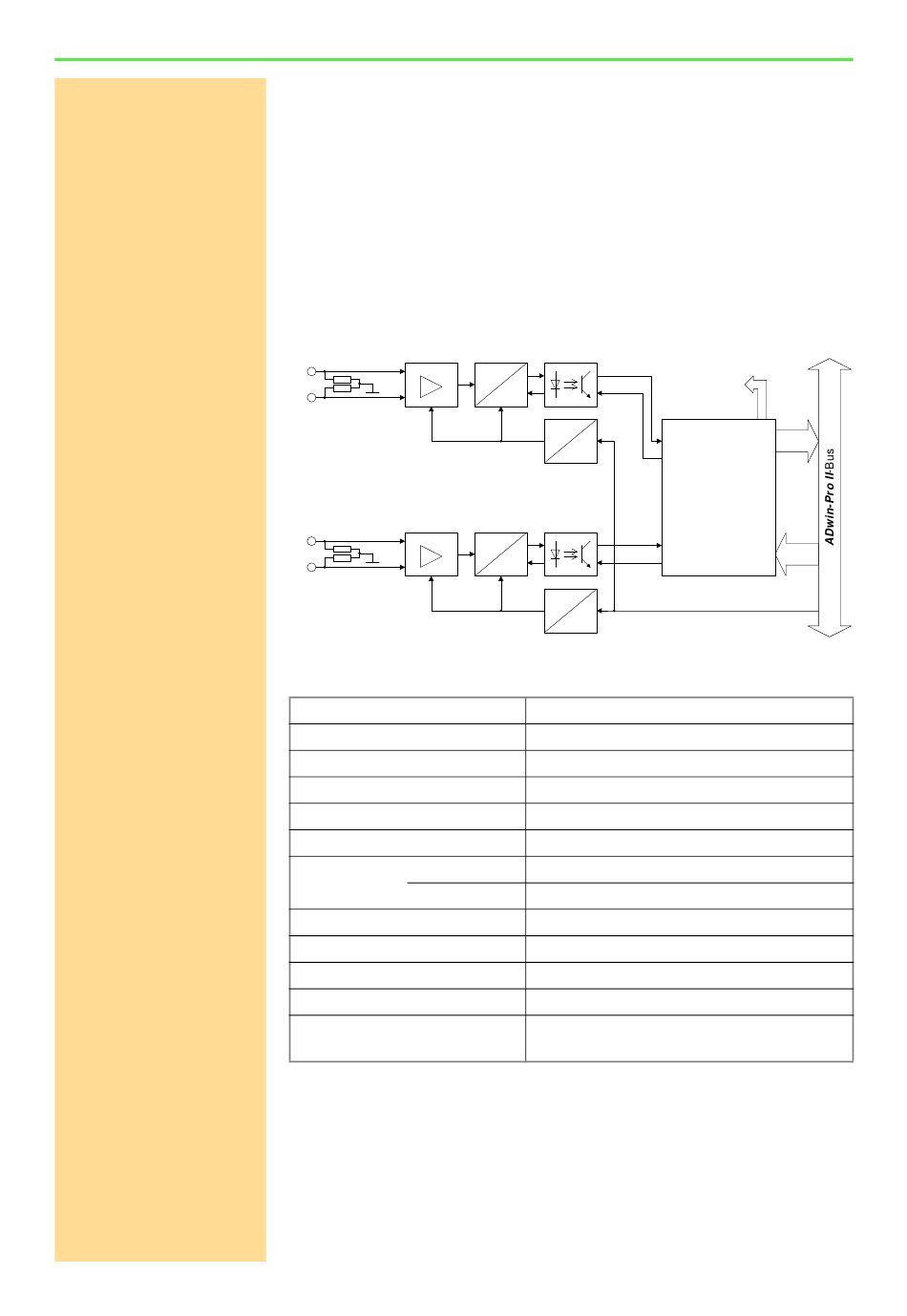

Abb. 58 – Pro II-AIn-F-4/18 Rev. E: Blockschaltbild
Eingangskanäle
Auflösung
Wandlungszeit
Abtastrate
Eingangs-Bandbreite
Messbereich
Genauigkeit INL
DNL
Eingangswiderstand
Spannungsfestigkeit:
Offsetfehler
Offsetdrift
Steckerverbindung
Abb. 59 – Pro II-AIn-F-4/18 Rev. E: Spezifikation
A
D
DC
DC
.
.
.
.
.
.
A
D
DC
DC
4 differentiell, galvanisch getrennt
18 Bit
max. 2µs (je ADC)
max. 500ksps (je ADC)
0 ... 0,6MHz
±10V
max. ±4 LSB
max. ±3 LSB
330kΩ, ±2%
±35V
abgleichbar
±30ppm/ºC vom Endwert
4 LEMO-Buchsen
optional: 37-polige D-Sub-Buchse
