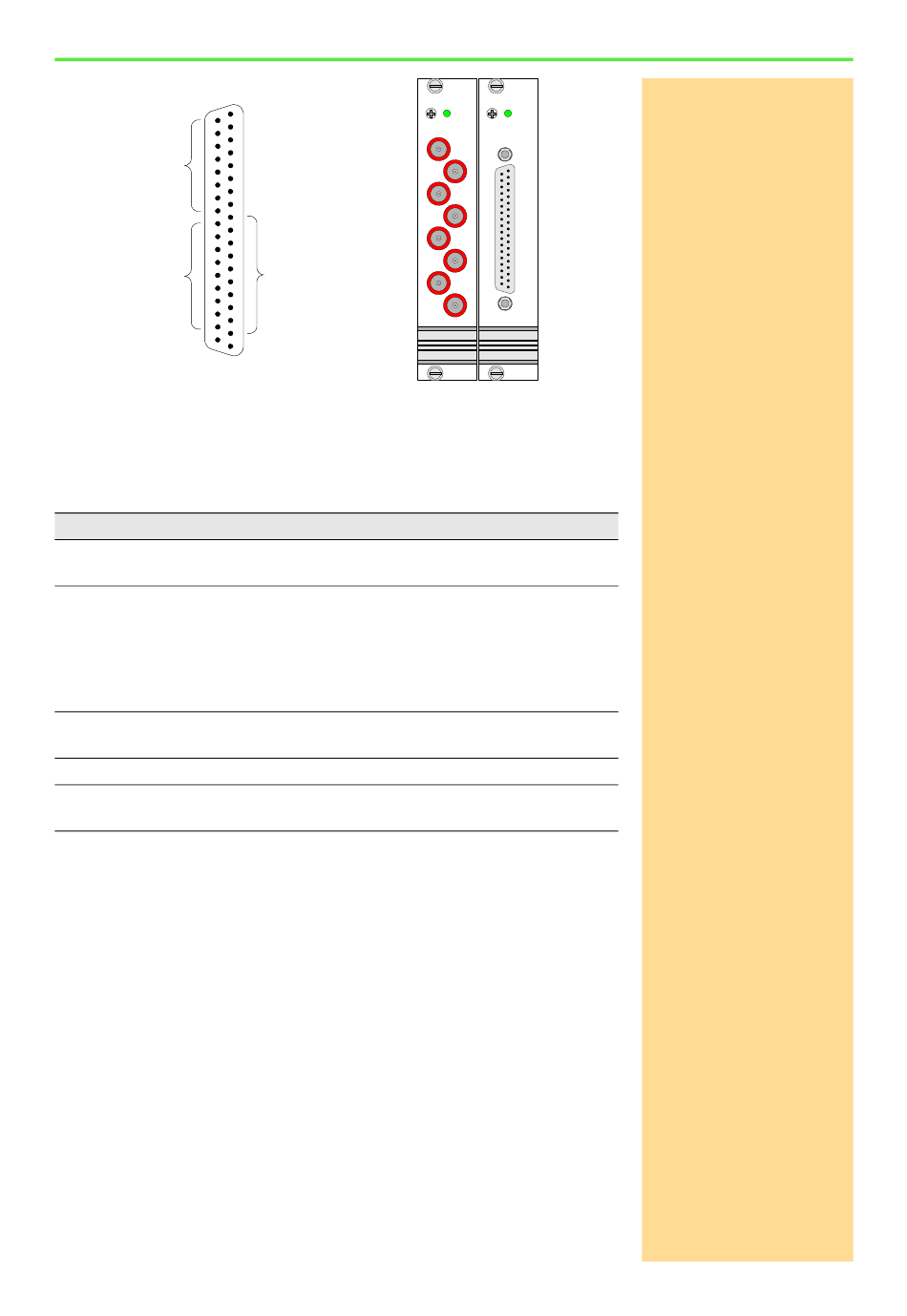

Abb. 71 – Pro II-AOut-8/16 Rev. E: Pinbelegung D-Sub und Frontplatten
Das Modul wird komfortabel mit ADbasic-Befehlen programmiert. Die Befehle
sind im Handbuch Pro II-Software und in der Online-Hilfe ADbasic erläutert.
Die Include-Datei ADwinPro_All.inc enthält Befehle für folgende Bereiche:
Bereich
Ausgabe durchführen
Ausgabe schrittweise durch-
führen
Wandlung synchronisieren
LEDs einstellen
Interrupts und Event-Eingang
einstellen
