ADbasic-Befehlen als Ein- oder Ausgänge konfiguriert werden. Nach dem Ein-
schalten sind alle Kanäle als Eingänge konfiguriert.
Über den Trigger-Eingang EVENT kann ein Signal (Trigger) einen Prozess
auslösen, der dann sofort und vollständig abgearbeitet wird (siehe ADbasic-
Handbuch).
Die Digitalkanäle sind auf die 37-polige D-Sub-Buchse geführt; Pinbelegung
siehe Abb. 15.
0
1
2
3
4
5
6
7
EVENT

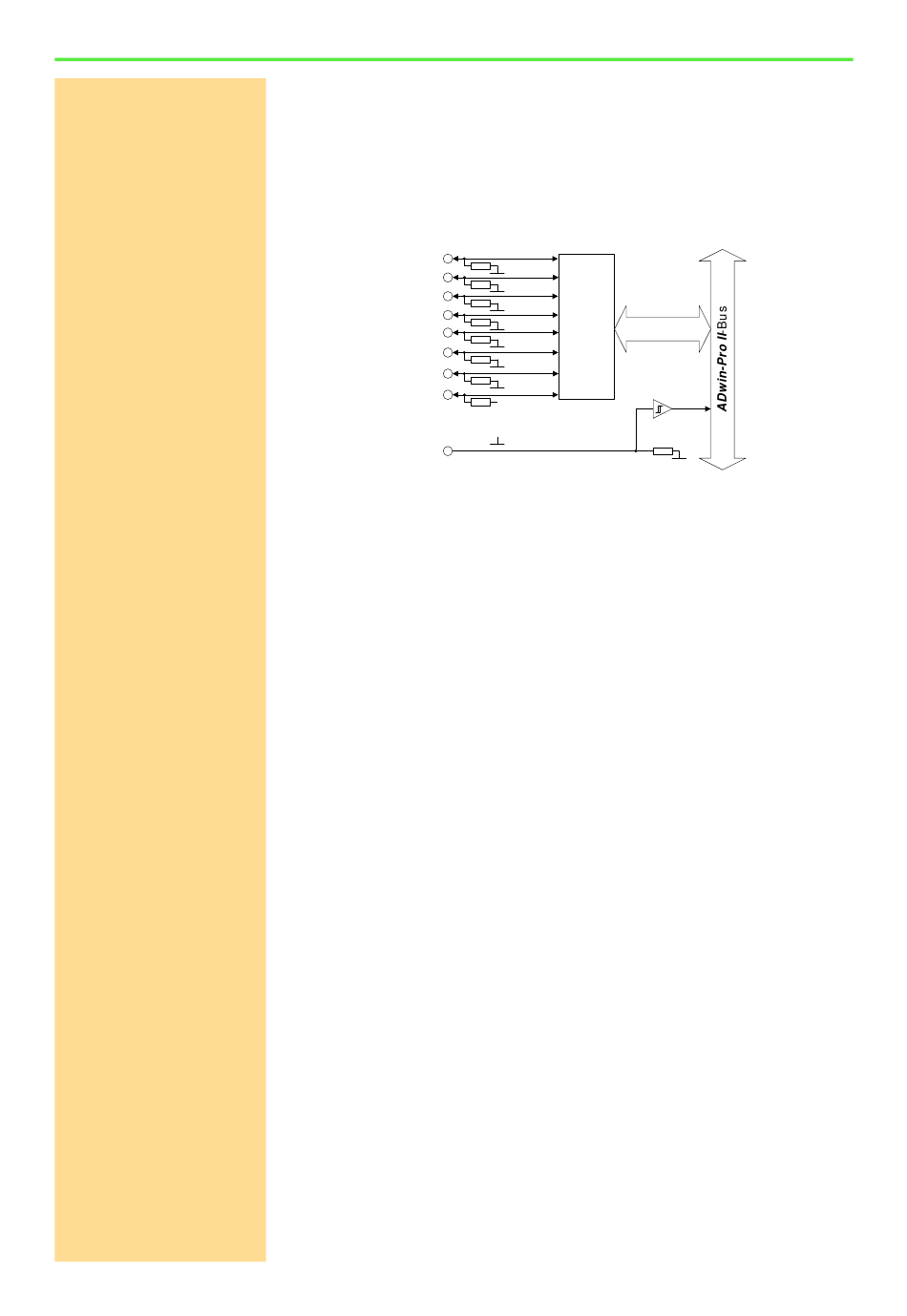

Abb. 18 – Pro II-MIO-4 Rev. E: Blockschaltbild
TiCo-Prozessor
Das Modul besitzt einen frei programmierbaren TiCo-Prozessor mit 128KiByte
internem Speicher und 4MiByte externem SRAM-Speicher. Der interne Spei-
cher dient je zur Hälfte als Daten- und als Programmspeicher. Den TiCo-Pro-
zessor programmieren Sie in TiCoBasic.
Der TiCo-Prozessor hat – wie auch die ADwin-CPU – Zugriff auf alle Ein- und
Ausgangskanäle, analog wie digital. Nähere Hinweise zur Anwendung und
Programmierung des TiCo-Prozessors entnehmen Sie bitte dem Handbuch
TiCoBasic.
Wenn Sie ein TiCoBasic-Programm im TiCo-Bootloader ablegen, wird das
Programm beim Einschalten der Stromversorgung in den TiCo-Prozessor
geladen und gestartet. Auf diese Weise kann das Modul eigenständig und
unabhängig vom CPU-Modul des ADwin-Pro II-Systems arbeiten.
