5.6.1 Pro II-DIO-32 Rev. E
Das digitale Ein-/Ausgangsmodul Pro II-DIO-32 Rev. E stellt 32 programmier-
bare Ein- und Ausgangskanäle mit TTL-Pegeln bereit. Die Kanäle können in
Blöcken zu jeweils 8 Bit mit ADbasic-Befehlen als Ein- oder Ausgänge konfi-
guriert werden. Nach dem Einschalten sind alle Kanäle als Eingänge konfigu-
riert.
Das Modul kann mit einer Frequenz von 100MHz die Flanken an Eingangska-
nälen überwachen. Bei einer Änderung wird der aktuelle Pegelstand gemein-
sam mit einem Zeitstempel in einem FIFO zwischengespeichert; es können bis
zu 511 solcher Wertepaare (Pegelstand und Zeitstempel) gespeichert werden.
Die FIFO-Daten können ausgelesen und weiter verarbeitet werden.
Außerdem kann abgefragt werden, an welchen Eingangskanälen eine positive
oder negative Flanke aufgetreten ist.
Die Variante Pro II-DIO-32-TiCo Rev. E besitzt zusätzlich einen frei program-
mierbaren TiCo-Prozessor und kann selbstständig Pegel zu bestimmten Zeit-
punkten auf Digitalausgängen ausgeben. Weiteres siehe Seite 77.
0
10k
1
10k
2
10k
3
10k
30
10k
31
10k
EVENT

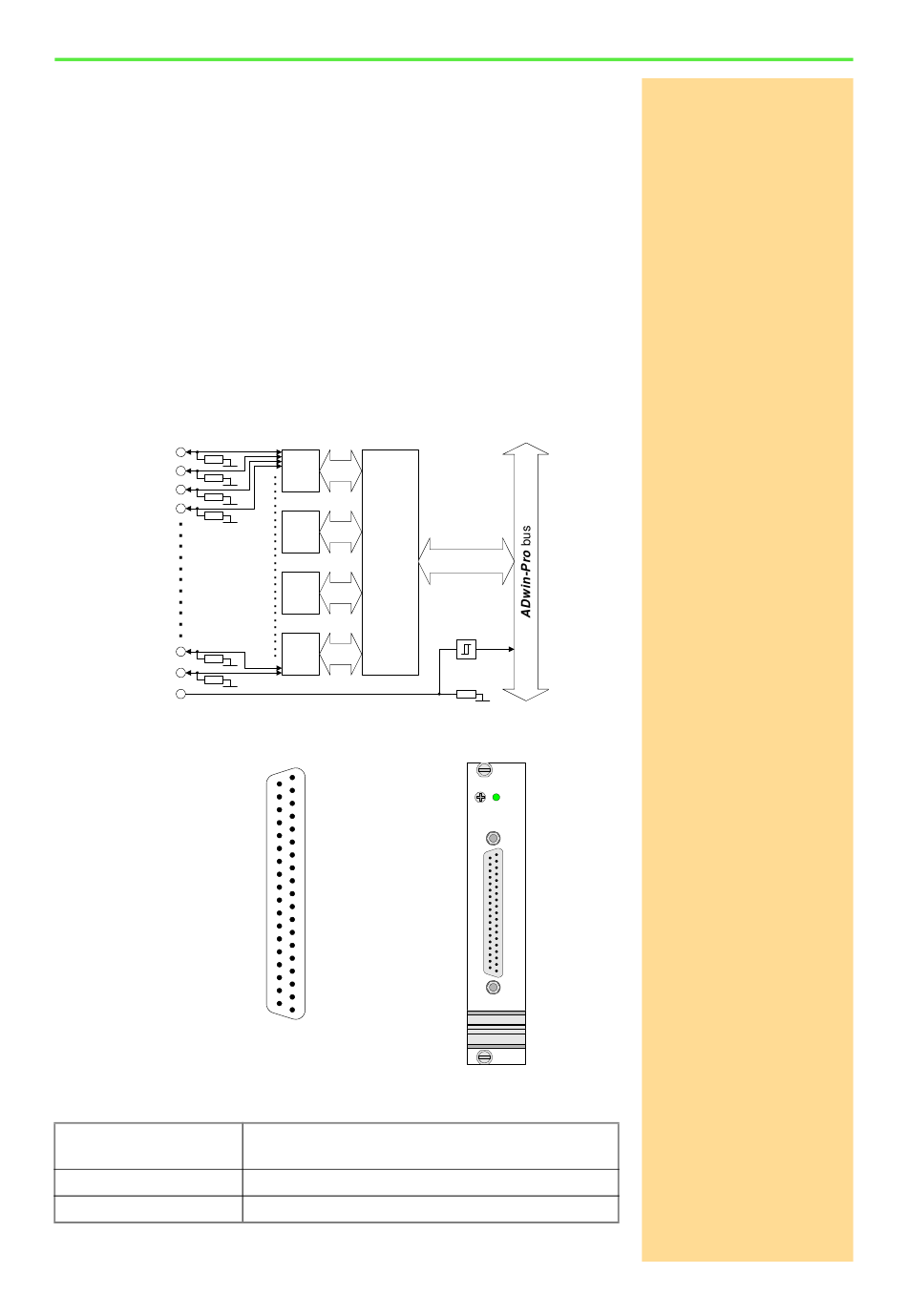

Abb. 72 – Pro II-DIO-32 Rev. E: Blockschaltbild
Dig. Ein-/Ausg., Bit 1
Dig. Ein-/Ausg., Bit 3
Dig. Ein-/Ausg., Bit 5
Dig. Ein-/Ausg., Bit 7
Dig. Ein-/Ausg., Bit 9
Dig. Ein-/Ausg., Bit 11
Dig. Ein-/Ausg., Bit 13
Dig. Ein-/Ausg., Bit 15
Dig. Ein-/Ausg., Bit 17
Dig. Ein-/Ausg., Bit 19
Dig. Ein-/Ausg., Bit 21
Dig. Ein-/Ausg., Bit 23
Dig. Ein-/Ausg., Bit 25
Dig. Ein-/Ausg., Bit 27
Dig. Ein-/Ausg., Bit 29
Dig. Ein-/Ausg., Bit 31
EVENT-Eingang
Abb. 73 – Pro II-DIO-32 Rev. E: Frontplatte und Pinbelegung
Ein-/Ausgangskanäle
Digitale Eingänge
Pull-Down-Widerstand
Abb. 74 – Pro II-DIO-32 Rev. E: Spezifikation
ADwin-Pro II Hardware, Handbuch Version 1.72, September 2010
Bus-
Trans- D00:07
ceiver
Bus-
Trans- D08:15
ceiver
Data
Register
Bus-
Trans- D16:23
ceiver
Bus-
Trans- D24:31
ceiver
Dig. Ein-/Ausg., Bit 0
19
37
Dig. Ein-/Ausg., Bit 2
18
36
Dig. Ein-/Ausg., Bit 4
17
35
Dig. Ein-/Ausg., Bit 6
16
34
Dig. Ein-/Ausg., Bit 8
15
33
Dig. Ein-/Ausg., Bit 10
14
32
Dig. Ein-/Ausg., Bit 12
13
31
Dig. Ein-/Ausg., Bit 14
12
30
Dig. Ein-/Ausg., Bit 16
11
29
Dig. Ein-/Ausg., Bit 18
10
28
Dig. Ein-/Ausg., Bit 20
9
27
Dig. Ein-/Ausg., Bit 22
8
26
Dig. Ein-/Ausg., Bit 24
7
25
Dig. Ein-/Ausg., Bit 26
6
24
Dig. Ein-/Ausg., Bit 28
5
23
Dig. Ein-/Ausg., Bit 30
4
22
DGND
3
DGND
21
+5V, <100mA (fused)
2
20
DGND
1
32; in Blöcken zu 8 Bit als Ein-/Ausgang
mittels Software einstellbar
TTL-Logik
10kΩ
Data
10k
DIO 32
DIGITAL I/O
TTL COMP.
Pro II: Digital-IO-Module
Pro II-DIO-32 Rev. E
