Prozessormodule
Eingang Event In
14
5.2.1 Pro-CPU-T11
Das Prozessormodul kann nur in einem Pro II-Gehäuse eingesetzt werden
und arbeitet sowohl mit Pro I- als auch mit Pro II-Modulen.
Die Ausgangsmodule Pro II-AOut-x arbeiten erst ab Rev. B mit dem T11.
Geeignet für Pro II-System
Prozessor
Taktrate
Rechenauflösung Float-Werte 40 Bit
Datenleitung
Interner Speicher
Externer Speicher
TTL-Signaleingänge

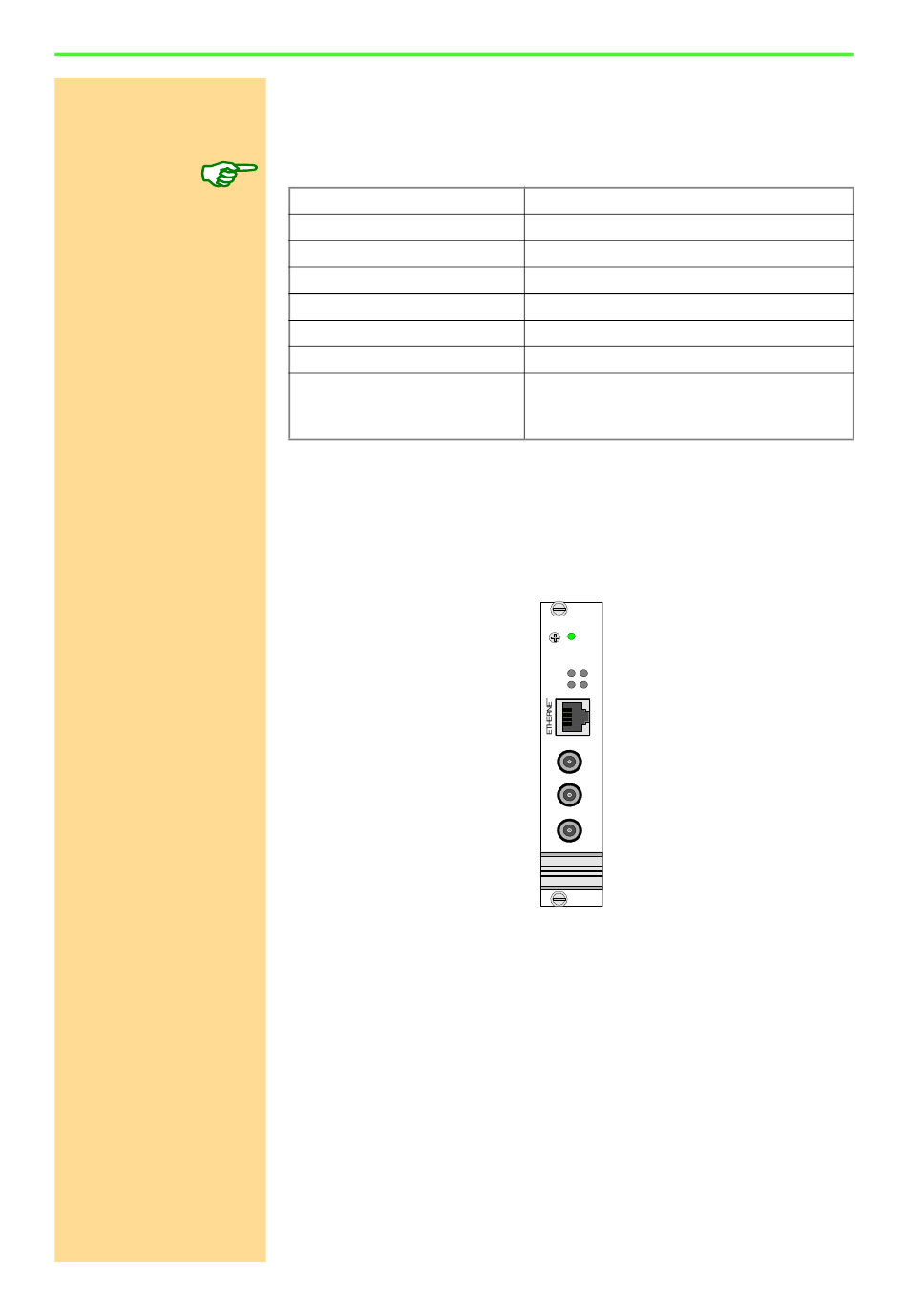

Abb. 13 – Pro-CPU-T11: Spezifikation
Das Prozessormodul hat im Gehäuse eine feste Position. Beachten Sie zum
Einstecken des Moduls auch die Hinweise auf Seite 4: Modul einstecken.
Der interne Speicher des Prozessors ist aufgeteilt in Programmspeicher (PM),
Datenspeicher (DM) und frei verwendbaren Zusatzspeicher (EM). Die Spei-
cherbereiche haben je eine Größe von 256 KiB.
Abb. 14 – Pro-CPU-T11: Frontplatte
Das Prozessormodul signalisiert seinen Betriebszustand durch LEDs am
Ethernet-Anschluss. Die Bedeutung der LEDs ist im Handbuch ADwin Instal-
lation, Kapitel 10.3 beschrieben.
Mit dem externen Trigger-Eingang (Event In) kann das Prozessormodul ein
externes Signal (Trigger) als Event-Signal erkennen und einen Prozess aus-
lösen, der sofort und vollständig abgearbeitet wird (siehe Handbuch ADbasic,
Kapitel: Struktur des ADbasic-Programms).
Das Event-Signal muss 50ns lang anstehen, um erkannt zu werden.
Alternativ kann ein Event-Eingang eines anderen Moduls verwendet werden.
Alle Event-Signale gelangen beim Prozessormodul auf die gleiche Signallei-
tung wie der Eingang Event In.
Pro II
ADSP TS101S
300MHz
Ethernet
768KiB
256MiB
Event In, mit 4,7 kΩ Pull-down-Widerstand
Dig I/O 0, mit 4,7 kΩ Pull-up-Widerstand
Dig I/O 1, mit 4,7 kΩ Pull-up-Widerstand
CPU-T11
ADwin-Pro
AC LI
ST BU
DIG I/O 1
DIG I/O 0
EVENT IN
