Pro II: Analoge Eingangsmodule
Pro II-AIn-8/18-L2 Rev. E
38
5.4.1 Pro II-AIn-8/18-L2 Rev. E
Analoges Eingangsmodul Pro II-AIn-8/18-L2 Rev. E mit einem 18 Bit-ADC, 8
differentiellen Eingängen und einem programmierbaren Verstärker (PGA).
Das Modul kann mit Verstärkern, Pro-TC und Pro-PT-Modulen kombiniert wer-
den.
Die Variante Pro II-AIn-8/18-L2-TiCo Rev. E besitzt zusätzlich einen frei pro-
grammierbaren TiCo-Prozessor, der Zugriff auf alle Eingänge des Moduls hat.
Nähere Hinweise zur Anwendung und Programmierung des TiCo-Prozessors
entnehmen Sie bitte dem Handbuch TiCoBasic.
Die Eingänge verfügen über geschirmte LEMO-Buchsen (2-polig, CAMAC
Europanorm, siehe Abb. 30).
Das Modul Pro II-AIn-8/18-L2 Rev. E hat einen Eingangs-Spannungsbereich
von ±10V und per Software programmierbare Verstärkung von 1, 2, 4 oder 8.
Der Abgleich der Verstärkung und des Offsets erfolgt per Software (siehe Kapi-
tel 6 "Kalibrierung").
Das Modul beinhaltet zusätzlich eine Ablaufsteuerung, die Messwerte an meh-
reren oder allen Eingangskanälen nacheinander einlesen kann.
1 330k
330k
2
330k
330k
8 330k
330k

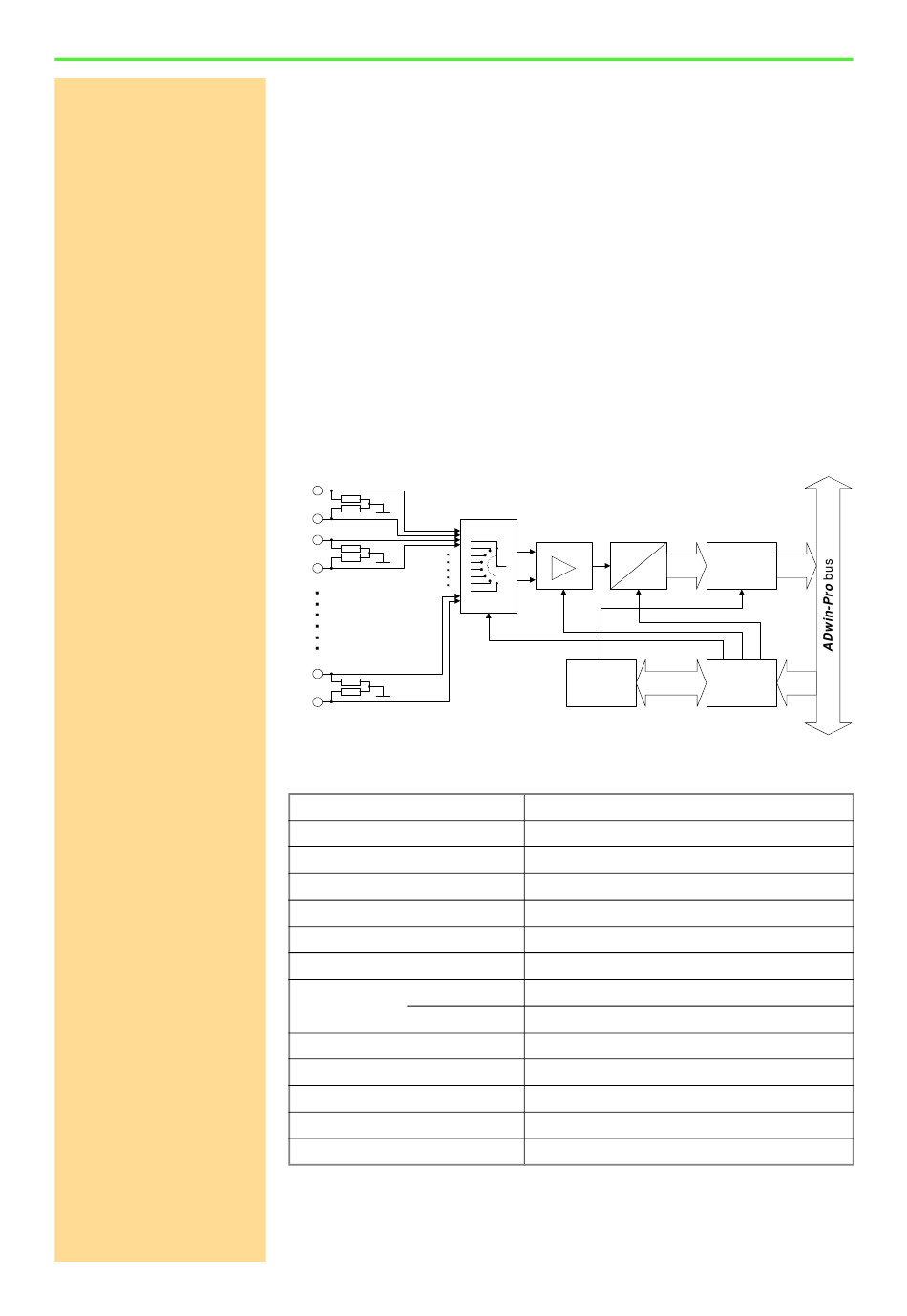

Abb. 28 – Pro II-AIn-8/18-L2 Rev. E: Blockschaltbild
Eingangskanäle
Auflösung
Wandlungszeit
Abtastrate
Multiplexer Einschwingzeit
Messbereich
Verstärkung
Genauigkeit INL
DNL
Eingangswiderstand
Spannungsfestigkeit
Offsetfehler
Offsetdrift
Steckverbindung
Abb. 29 – Pro II-AIn-8/18-L2 Rev. E: Spezifikation
MUX
PGA
A
Vu= 1, 2, 4, 8
Sequence
Control
8 differentiell über Multiplexer
18 Bit
max. 2µs
max. 500ksps
2,5µs
±10V
1, 2, 4, 8 per Software einstellbar
typisch ±4 LSB
max. ±1 LSB
330kΩ, ±2%
±35V
abgleichbar
±30ppm/ºC
8 LEMO-Buchsen, 2-polig
