Die Eingänge sind über einen Multiplexer mit dem ADC verbunden. Der ADC
hat eine Auflösung von 18 Bit und kann mit einer Abtastrate von bis zu
500kSamples/s arbeiten.
Das Modul besitzt einen Eingangs-Spannungsbereich von ±10V und eine pro-
grammierbare Verstärkung von 1, 2, 4 oder 8. Der Abgleich der Verstärkung
und des Offsets erfolgt per Software (siehe Kapitel 6 "Kalibrierung").
Das Modul beinhaltet eine Ablaufsteuerung, die Messwerte an mehreren oder
allen Eingangskanälen nacheinander einlesen kann.
Das Modul kann jeden Eingangskanal daraufhin überwachen, ob ein oberer
oder unterer Grenzwert – die Grenzwerte sind für jeden Eingangskanal sepa-
rat einstellbar – über- oder unterschritten wurde.
1 330k
330k
2 330k
330k
8 330k
330k

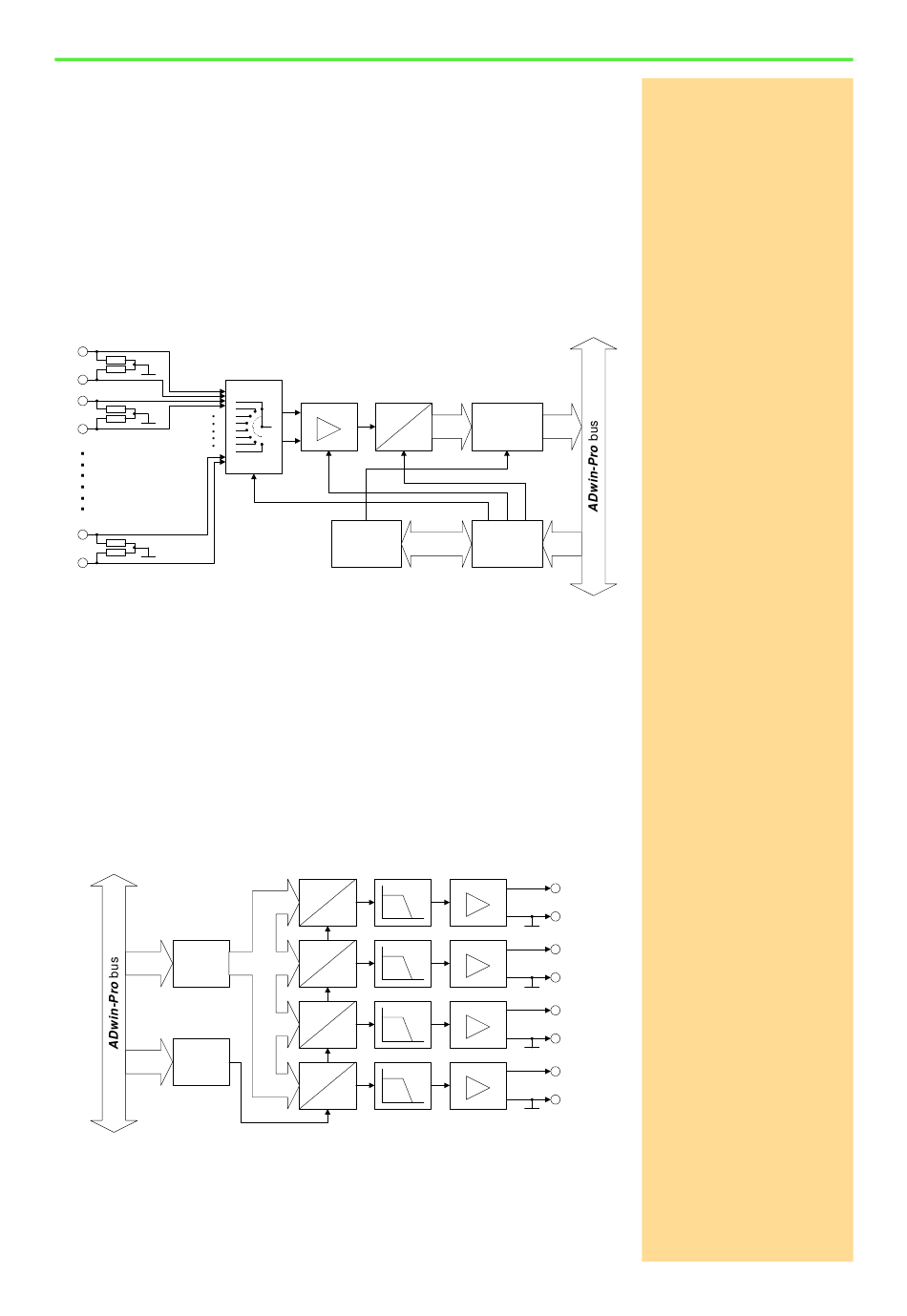

Abb. 16 – Pro II-MIO-4 Rev. E: Blockschaltbild der Analogeingänge
Analoge Ausgänge
Das Modul Pro II-MIO-4 Rev. E hat 4 analoge Ausgänge mit einem DAC zu
16 Bit. Jeder Ausgang hat einen festen Tiefpass 1. Ordnung, um Störungen zu
unterdrücken (f = 10MHz).
g
Der Ausgangs-Spannungsbereich der DAC ist fest auf ±10V bipolar eingestellt
und lässt sich nicht verändern. Der Abgleich des Offset erfolgt per Software
(siehe Kapitel 6 "Kalibrierung").
Die Ausgänge sind auf die 37-polige D-Sub-Buchse geführt; Pinbelegung
siehe Abb. 15.
Data
Data
Register
Address
Addr.
Decoder
Abb. 17 – Pro II-MIO-4 Rev. E: Blockschaltbild der Analogausgänge
Digitale Ein-/Ausgänge
Das Modul Pro II-MIO-4 Rev. E stellt 8 programmierbare Ein- und Ausgangs-
kanäle mit TTL-Pegeln bereit. Die Kanäle können in Blöcken zu jeweils 4 mit
