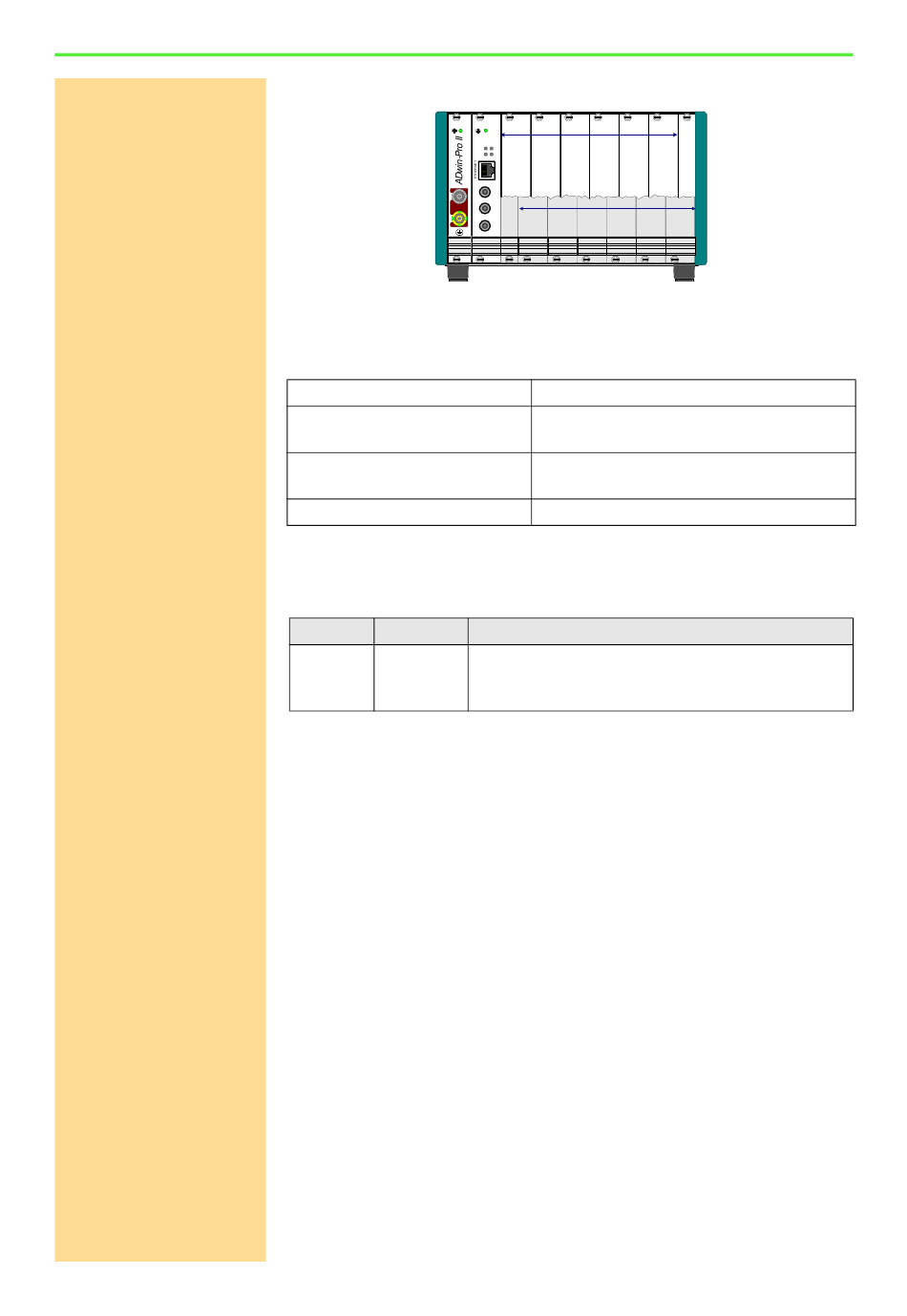

Gehäuse für das ADwin-Pro II-System
Pro II-light mit
7 Steckplätzen
8

4.4 ADwin-Pro II-light

POWER
Die Rückwand (Backplane) des Gehäuses verbindet das Prozessormodul mit
den Pro-Modulen.
Anzahl Steckplätze
Außenabmessungen (L × B × H)
Einschubbereich (B × H)
Netzteil
Sicherung
Abb. 7 – Gehäuse ADwin-Pro II-light: Spezifikation
Auf der Gehäuserückseite befindet sich über dem Netzstecker ein Aufkleber
mit der Revisionsbezeichnung des Gehäuses:
Revision Ausgabe
E1 Jun. 2005
CPU-T11
ADwin-Pro
AC LI
ST BU
DIG I/O 1
1 2 3 4 5
DIG I/O 0
EVENT IN
1 2 3 4
Gehäuse ADwin-Pro II-light
7
336mm × 234mm × 146mm
42 TE × 3 HE
min. 40W, 100...240VAC bei 50/60Hz
Schaltnetzteil
2A, träge
Änderung zur Vorgänger-Version
ADwin-Pro II: Neue Gehäusekonstruktion, schmaler
Netzteileinschub und neue Backplane mit Pro I- und
Pro II-Bus.
ADwin-Pro II Hardware, Handbuch Version 1.72, September 2010
