JÄGER ADwin-Pro II System- Und Hardware-Beschreibung Seite 43

ADwin
Detailansicht 2-polige
LEMO-Buchse;
Serie 00 Multikontakt,
Bauform EGG

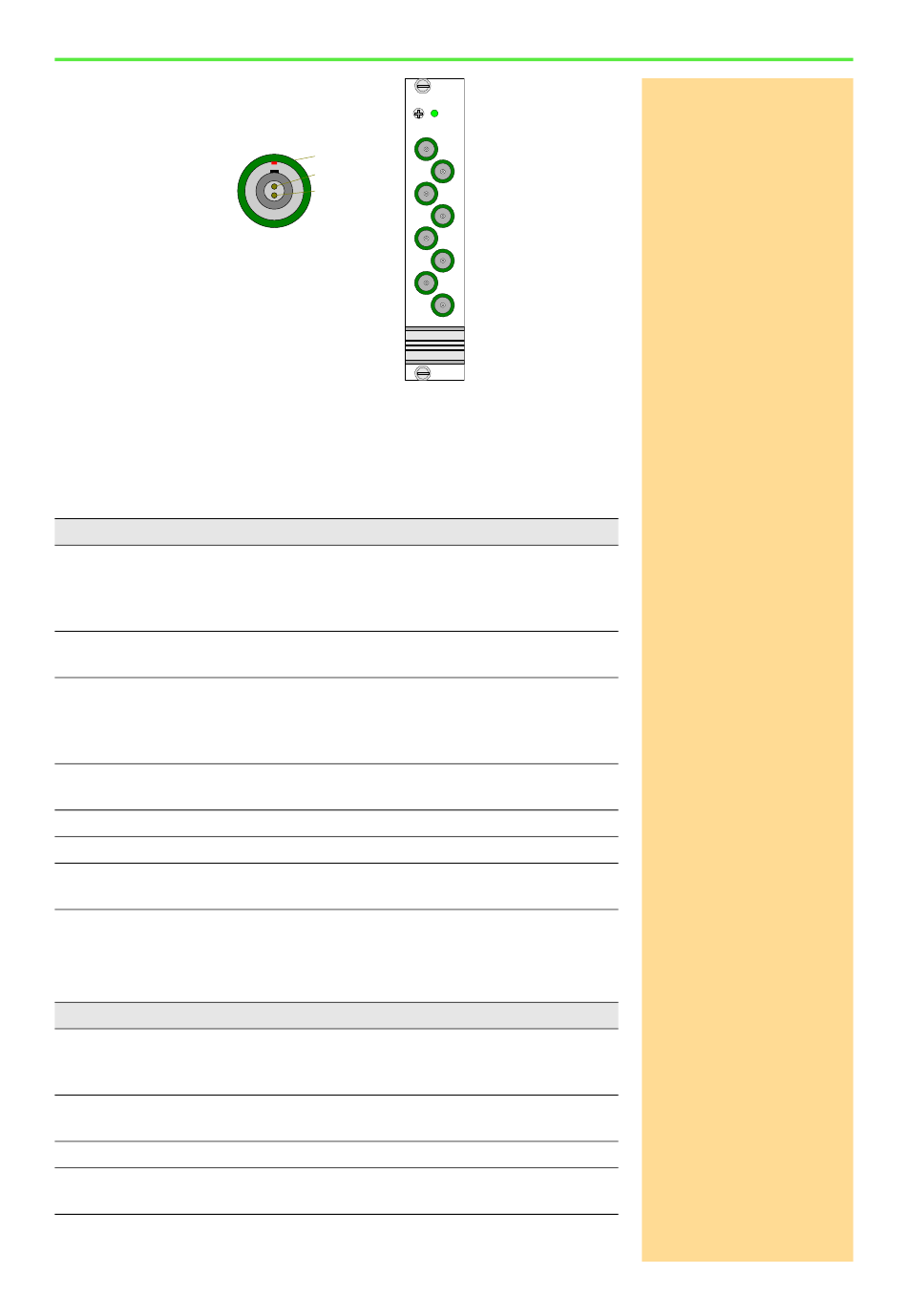

Abb. 30 – Pro II-AIn-8/18-L2 Rev. E: Frontplatte
Das Modul wird komfortabel mit ADbasic-Befehlen programmiert. Die Befehle
sind im Handbuch Pro II-Software und in der Online-Hilfe ADbasic erläutert.
Die Include-Datei ADwinPro_All.inc enthält Befehle für folgende Bereiche:
Bereich
Einzelmessung durchführen –
vollständig oder schrittweise
Messwert lesen und neue Mes-
sung starten
Ablaufsteuerung anwenden
Grenzwerte überwachen
Wandlung synchronisieren
LEDs einstellen
Interrupts und Event-Eingang
einstellen
Das Modul kann mit TiCoBasic-Befehlen programmiert werden. Die Befehle
sind in der Online-Hilfe TiCoBasic erläutert.
Die Include-Datei AInTiCo.inc enthält Befehle für folgende Bereiche:
Bereich
Einzelmessung durchführen –
vollständig oder schrittweise
Messwert lesen und neue Mes-
sung starten
LEDs einstellen
Interrupts und Event-Eingang
einstellen
ADwin-Pro II Hardware, Handbuch Version 1.72, September 2010
AIN8/16
ANALOG
INPUT
1
PE
+AIN
2
−AIN
3
4
5
6
7
8
Befehle
P2_ADC, P2_ADC24
P2_Set_Mux, P2_Start_Conv
P2_Wait_EOC
P2_Read_ADC, P2_Read_ADC24
P2_Read_ADC_SConv
P2_Read_ADC_SConv24
P2_Seq_Init, P2_Seq_Start
P2_Seq_Read, P2_Seq_Read24
P2_Seq_Read24_Packed
P2_Seq_Wait
P2_ADC_Read_Limit
P2_ADC_Set_Limit
P2_Sync_All
P2_Check_LED, P2_Set_LED
P2_Event_Enable, P2_Event_Read
P2_Event_Config, P2_Event2_Config
Befehle
ADC, ADC24
Set_Mux, Start_Conv,
Read_ADC, Read_ADC24
Read_ADC_SConv
Read_ADC_SConv24
Check_LED, Set_LED
Event_Enable, Event_Read
Event_Config, Trigger_Event
Pro II: Analoge Eingangsmodule
Pro II-AIn-8/18-L2 Rev. E
Programmierung in
ADbasic
Programmierung in
TiCoBasic
Wait_EOC
39
