Pro II: Digital-IO-Module
Pro II-OPT-32 Rev. E
82
5.6.4 Pro II-OPT-32 Rev. E
Das Eingangsmodul Pro II-OPT-32 Rev. E stellt 32 Kanäle mit optisch isolier-
ten digitalen Eingängen bereit.
Der Eingangs-Spannungsbereich ist fest eingestellt (Bestelloptionen: 5V, 12V,
24 V) und gilt auch für den Event-Eingang. Die Schaltzeit von nur 100 ns
erlaubt das Einlesen von schnellen digitalen Signalen.
Das Modul kann automatisch die Flanken an Eingangskanälen überwachen.
Bei einer Änderung wird der aktuelle Pegelstand gemeinsam mit einem Zeit-
stempel in einem FIFO zwischengespeichert. Die FIFO-Daten können ausge-
lesen und weiter verarbeitet werden.
Jeder Kanal ist vom Systemstromkreis und von den anderen Eingängen
optisch isoliert, wie auch der Event-Eingang.
Die Kanäle sind als single-ended ausgeführt und haben ein gemeinsames
Massepotenzial (ext. GND), das auf der D-SUB-Buchse bereitgestellt werden
muss.
0
31
EVENT
Ext. GND

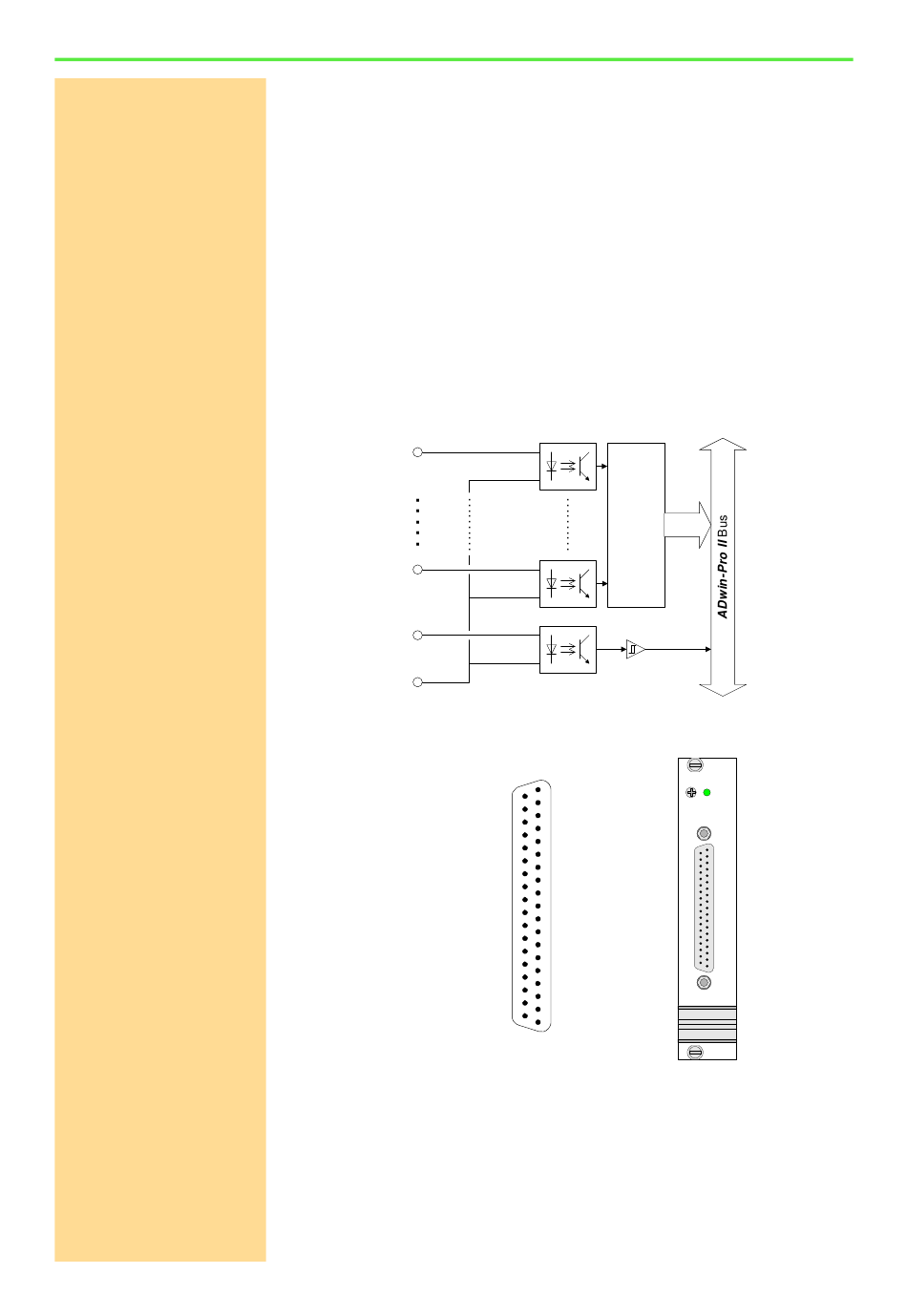

Abb. 82 – Pro II-OPT-32 Rev. E: Blockschaltbild
Dig. Ein-/Ausg., Bit 1
Dig. Ein-/Ausg., Bit 3
Dig. Ein-/Ausg., Bit 5
Dig. Ein-/Ausg., Bit 7
Dig. Ein-/Ausg., Bit 9
Dig. Ein-/Ausg., Bit 11
Dig. Ein-/Ausg., Bit 13
Dig. Ein-/Ausg., Bit 15
Dig. Ein-/Ausg., Bit 17
Dig. Ein-/Ausg., Bit 19
Dig. Ein-/Ausg., Bit 21
Dig. Ein-/Ausg., Bit 23
Dig. Ein-/Ausg., Bit 25
Dig. Ein-/Ausg., Bit 27
Dig. Ein-/Ausg., Bit 29
Dig. Ein-/Ausg., Bit 31
EVENT-Eingang
Abb. 83 – Pro II-OPT-32 Rev. E: Pinbelegung und Frontplatte
Daten-
register
Dig. Ein-/Ausg., Bit 0
19
37
Dig. Ein-/Ausg., Bit 2
18
36
Dig. Ein-/Ausg., Bit 4
17
35
Dig. Ein-/Ausg., Bit 6
16
34
Dig. Ein-/Ausg., Bit 8
15
33
Dig. Ein-/Ausg., Bit 10
14
32
Dig. Ein-/Ausg., Bit 12
13
31
Dig. Ein-/Ausg., Bit 14
12
30
Dig. Ein-/Ausg., Bit 16
11
29
Dig. Ein-/Ausg., Bit 18
10
28
Dig. Ein-/Ausg., Bit 20
9
27
Dig. Ein-/Ausg., Bit 22
8
26
Dig. Ein-/Ausg., Bit 24
7
25
Dig. Ein-/Ausg., Bit 26
6
24
Dig. Ein-/Ausg., Bit 28
5
23
Dig. Ein-/Ausg., Bit 30
4
22
Ext. GND
3
Ext. GND
21
reserviert
2
20
Ext. GND
1
