PVPC mit Rückschlagventil
Der externe PVPC-Steuerdruckadapter mit Rückschlagventil ist ein für PVP-Eingangsmodule mit
integriertem Steuerdruckminderventil (PPRV) erhältliches Zubehörteil im M-Anschluss.
Das PVPC mit Rückschlagventil ermöglicht eine externe Versorgung mit Steuerdruck über den PVPC-
Adapter und das PPRV, während die Hauptpumpe das PPRV gleichzeitig über den P-Kanal als Standard-
Open-Center-PVP mit PPVR versorgen kann.

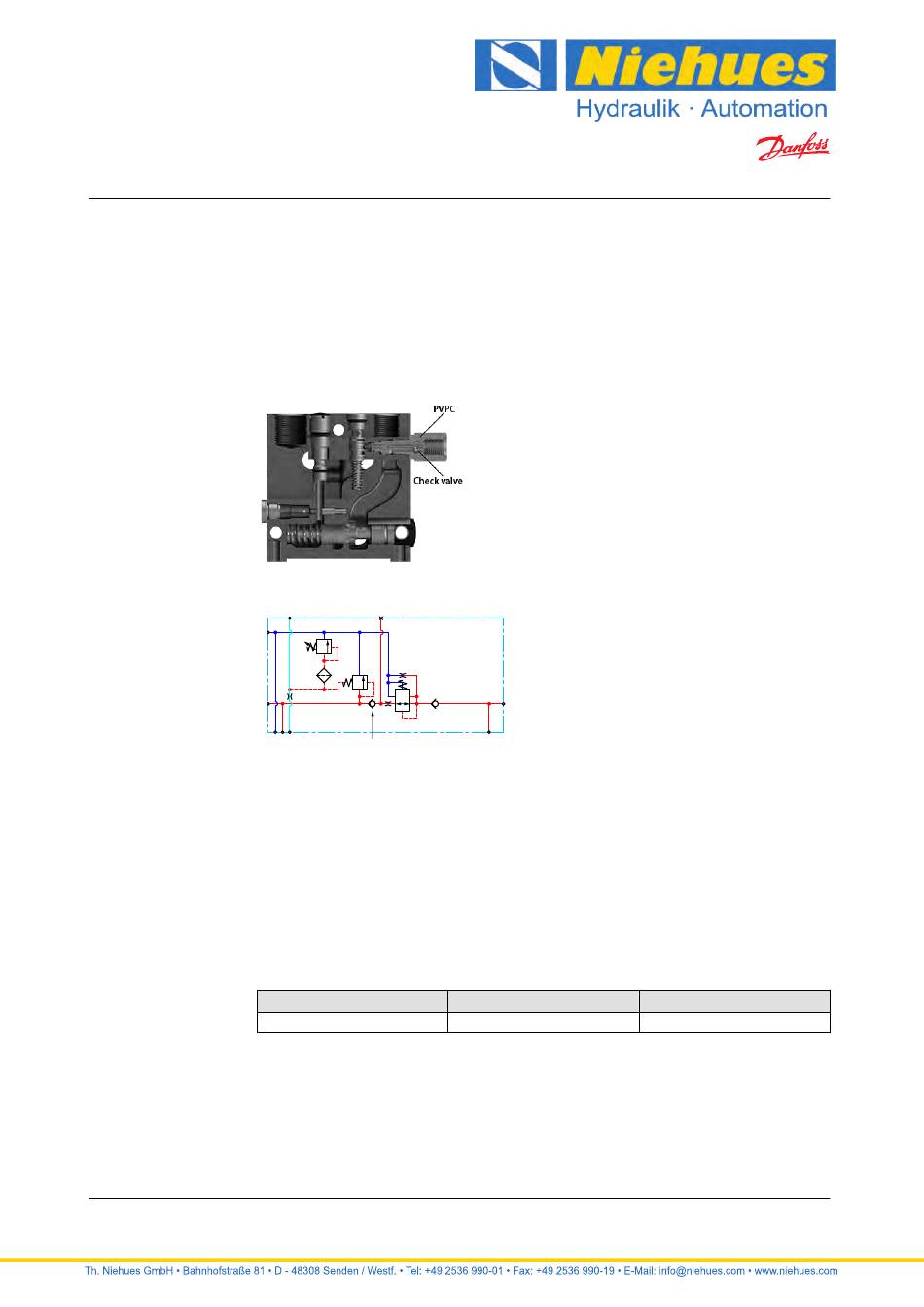

PVPC mit Rückschlagventil
Schaltplan PVP mit PVPC mit Rückschlagventil
T
P
Ein Anwendungsbeispiel des PVPC mit Rückschlagventil ist, wenn die Bedienung der Ventilgruppe über
elektrische PVE-Betätigungen ohne Pumpenförderstrom erwünscht ist.
Wenn das externe Magnetventil offen ist, wird Öl von der Druckseite des Zylinders über das PVPC durch
das PPRV gefördert, um als Steuerversorgung für die elektrischen PVE-Betätigungen genutzt zu werden.
Das bedeutet, dass eine Last über die elektrischen PVE-Betätigungen abgesenkt werden kann, ohne die
Pumpe zu starten.
Das eingebaute Rückschlagventil verhindert, dass kein Öl über die Druckwaage zum Tank läuft. Bei
normaler Pumpenfunktion wird das Magnetventil geschlossen, um sicherzustellen, dass die Last
aufgrund der Pilotölanforderung von ca. 1 l/min [0,25 US gal/min] nicht abgesenkt wird.
Bei Closed-Center-PVP kann die externe Steuerölversorgung ohne Verwendung eines PVPC-Stopfens an
den Manometeranschluss angeschlossen werden.
Teilenummern für Open-/Closed-Center-PVPM
Teilenummer
Gewinde
40 | © Danfoss | Dezember 2018
LS M
157B5600
G1/2"
Archivierung: 08/2020
P
p
157B5700
1/2-20 UNF
BC152886483664de-DE1101
