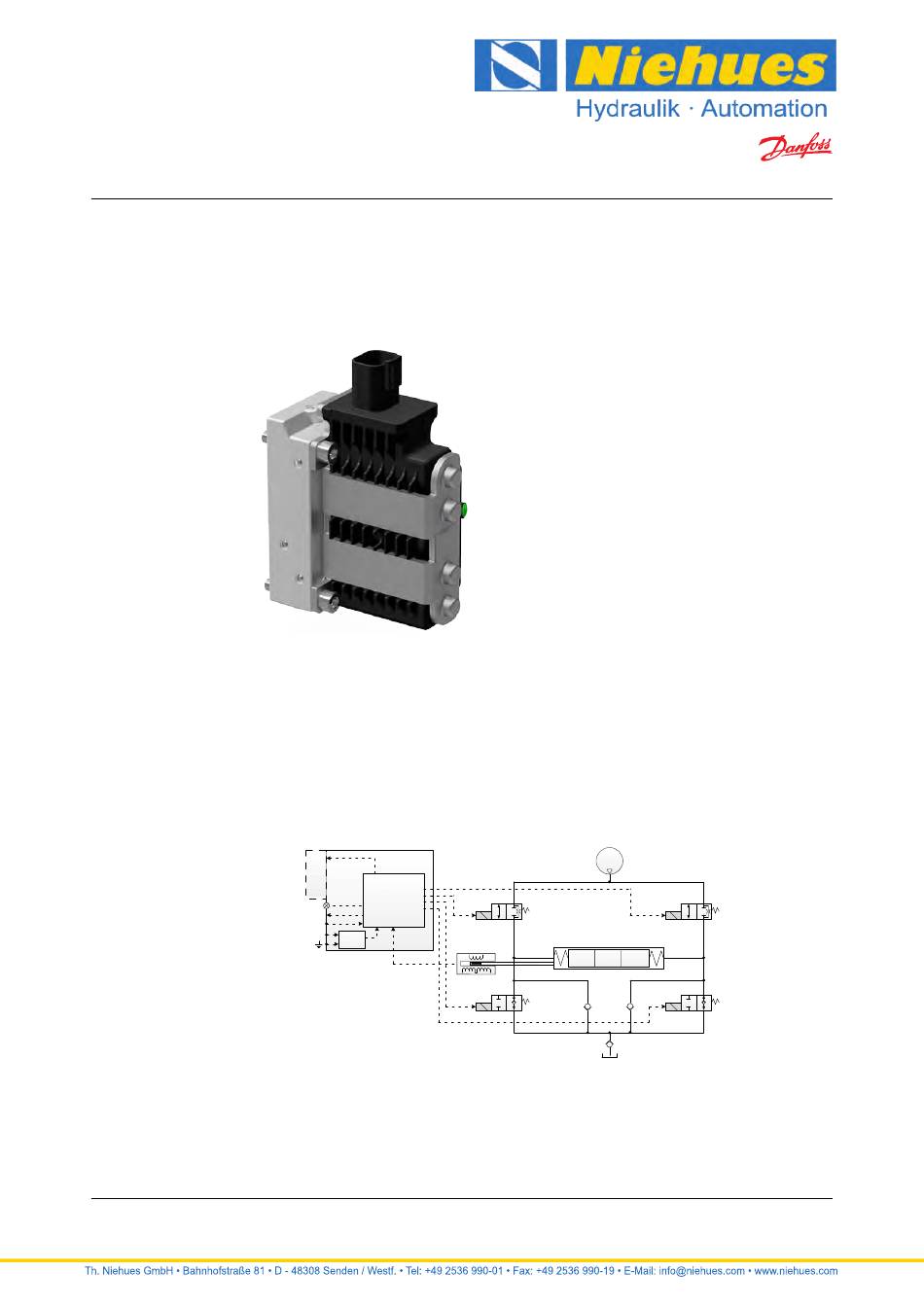

Pves - Danfoss PVG 32 Technische Informationen

Technische Informationen
Proportionalventilgruppe PVG 32
PVE, elektrohydraulische Betätigung

PVES

Die PVES-Betätigung ist eine proportionale Betätigung im geschlossenen Regelkreis, die vor allem für die
Steuerung von Arbeitsfunktionen mit sehr hohen Leistungsanforderungen verwendet wird.
PVES
•
•
•
•
•
•
PVES-Funktion
PVES-Funktion
Die PVE-Funktion umfasst einen Schaltungsaufbau mit geschlossenem Regelkreis (Closed-Loop Logic).
Ein eingebauter Mikrocontroller verarbeitet die Signalspannung und das LVDT-Rückmeldesignal und
reguliert die Magnetventile entsprechend.
Eine kontinuierliche Modulation der Magnetventile NC1 und NO4 sowie das gleichzeitige Einschalten von
NO2 und das Abschalten von NC3 verursachen eine Bewegung des Schiebers nach rechts und
umgekehrt. Wenn der Schieber ganz nach rechts geschoben ist, balanciert das gleichzeitige Einschalten
© Danfoss | Dezember 2018
9 V bis 32 V Versorgungsspannung
DC
Analoges Spannungssignal von 25 % bis 75 % der Versorgungsspannung
Standard PVE-Pilotöldruck von 13,5 bar [196 psi]
DEUTSCH, Stecker Typ AMP oder DIN/Hirschman
LED-Anzeige des Fehlerzustandes und aktive oder passive Fehlerüberwachung
Funktionen Ausgabe Schieberposition (-SP) oder Steuersignal 0–10 V
Special
SP
Features
Micro-
controller
LED
Error
Us
Udc
Power
Supply
Archivierung: 08/2020
Pp
NC1
LVDT
1 0 2
NO2
(-U)
DC
NC3
NO4
P109149
BC152886483664de-DE1101 | 183
