Technische Informationen
Proportionalventilgruppe PVG 32

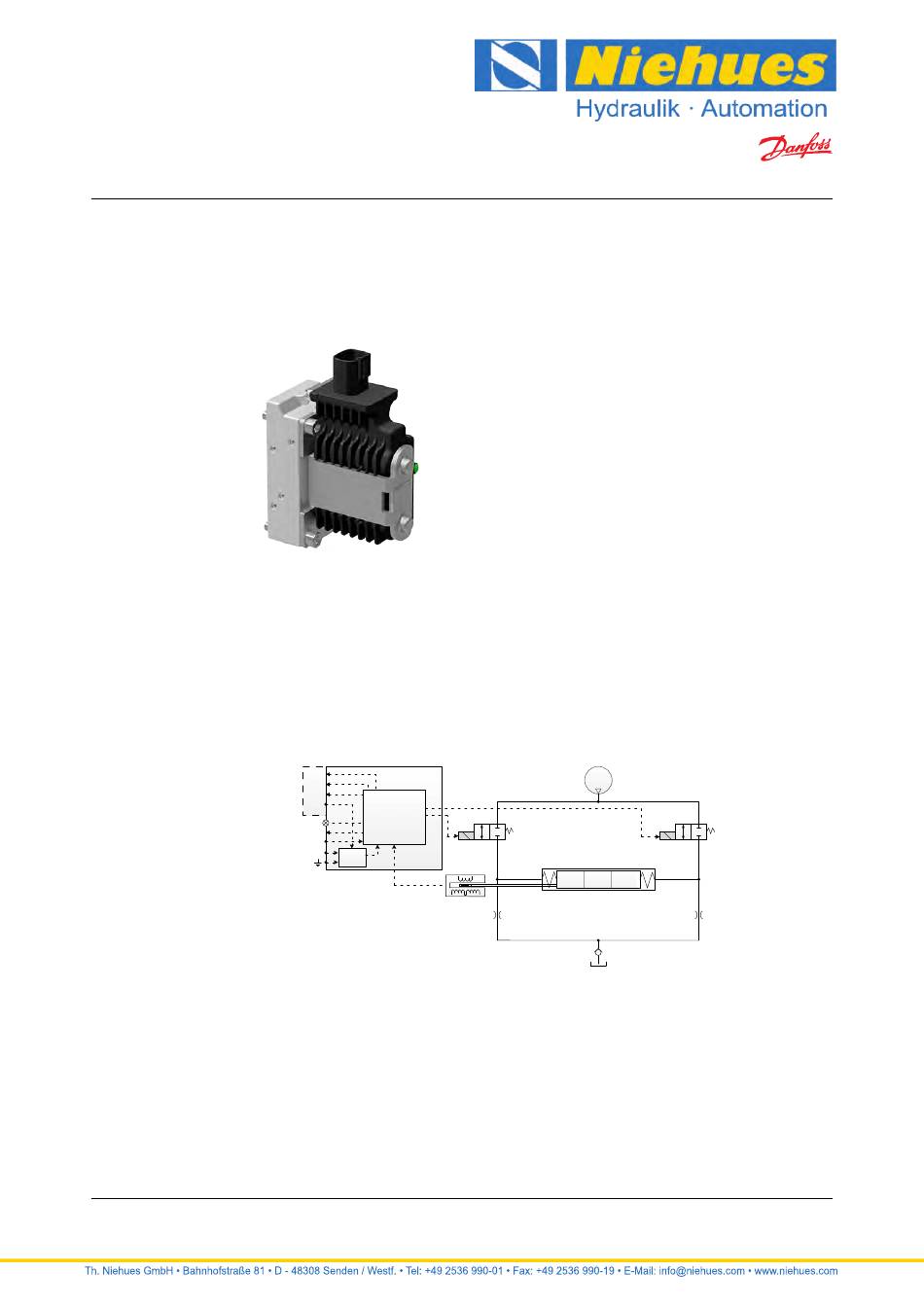

PVE, elektrohydraulische Betätigung

PVEA

Die PVEA-Betätigung ist eine proportionale Betätigung im geschlossenen Regelkreis, die vor allem für die
Steuerung von Arbeitsfunktionen mit mittleren Leistungsanforderungen verwendet wird.
PVEA
•
•
•
•
•
•
PVEA-DI-Funktion
PVEA-DI-Funktion
Die PVE-Funktion umfasst einen Schaltungsaufbau mit geschlossenem Regelkreis (Closed-Loop Logic).
Ein eingebauter Mikrocontroller verarbeitet die Signalspannung und das LVDT-Rückmeldesignal und
reguliert die Magnetventile entsprechend.
Eine kontinuierliche Modulation des Magnetventils NC1 und das gleichzeitige Ausschalten von NC3 führt
zu einer Bewegung des Hauptschiebers nach rechts und umgekehrt. Wenn der Hauptschieber ganz nach
rechts geschoben wird, hält eine gleichzeitige Modulation der Magnetventile NC1 und NC3 den
Hauptschieber in der Position. Der Hauptschieber oszilliert in der Position mit einer Frequenz, die der
Frequenz der Modulation entspricht. Wenn sowohl NC1 als auch NC3 ausgeschaltet werden, kehrt der
Hauptschieber aufgrund der Neutralstellungsfeder und des Hydraulikprinzips in seine Neutralstellung
zurück.
© Danfoss | Dezember 2018
9 V bis 32 V Versorgungsspannung
DC
Analoges Spannungssignal von 25 % bis 75 % der Versorgungsspannung
Standard PVE-Pilotöldruck von 13,5 bar [196 psi]
DEUTSCH, Stecker Typ AMP oder DIN/Hirschman
LED-Anzeige des Fehlerzustandes und aktive oder passive Fehlerüberwachung
Funktion für Richtungserkennung (-DI) oder Neutralstellung bei Deaktivierung (-NP)
NP
Special
DI_B
Features
DI_A
Udc
2
Micro-
controller
LED
Error
Us
Udc
Power
Supply
Archivierung: 08/2020
Pp
NC1
LVDT
1 0 2
NC3
P109147
