Technische Informationen
Proportionalventilgruppe PVG 32
PVE, elektrohydraulische Betätigung
Funktionalitätsprinzip
PVEO-DI Funktionsbeschreibung
Die Standardfunktion des PVEO/PVEO-HP umfasst den einfachsten Schaltungsaufbau des PVE-
Aktivierungsprogramms mit einer fixen 12 V
einfacher LED-Schaltkreis regelt die LED für die EIN/AUS-Zustandsanzeige.
Die Ausführung PVEO-DI umfasst einen LVDT-Sensor zur Messung der Schieberposition und einen
erweiterten Stromkreis mit eingebautem Mikrocontroller sowie eine getrennte Spannungsversorgung
zur Richtungserkennung.
Das Aktivieren des Magnetventils SV1 und das gleichzeitige Deaktivieren des SV2 sorgen dafür, dass sich
der Hauptschieber nach rechts bewegt und umgekehrt. Werden beide Magnetventile SV1 und SV2
gleichzeitig aktiviert oder deaktiviert, bleibt der Hauptschieber in seiner Neutralstellung.

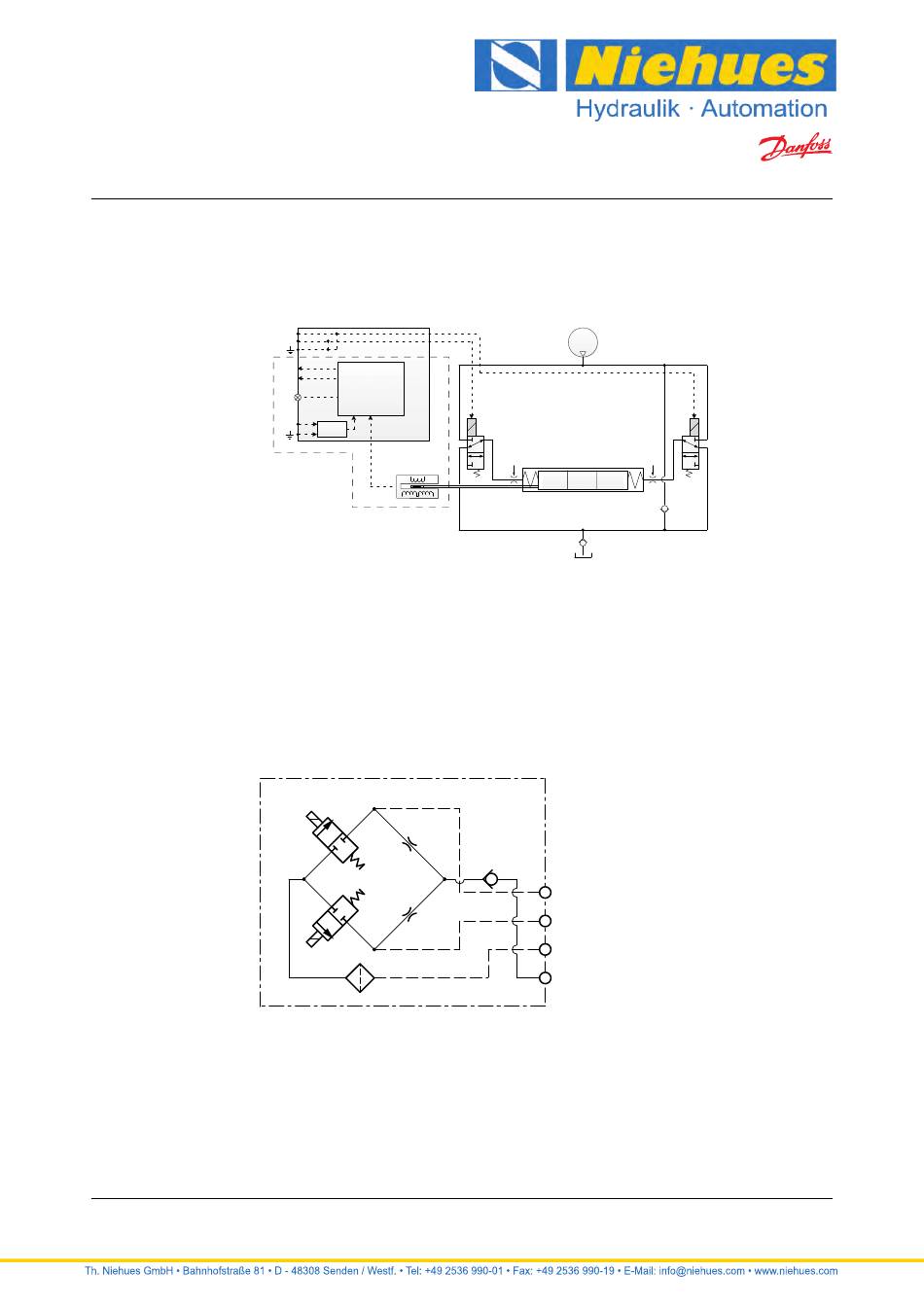

Schaltplan PVEO-Serie 6
© Danfoss | Dezember 2018
A
B
DI_B
DI_A
LED Circuit /
Microcontroller
LED
Udc
Power
Supply
PVEO-DI
LVDT
Archivierung: 08/2020
Pp
SV1
Ramp Ramp
1 0 2
oder 24 V Versorgungs- und Signalspannung. Ein
DC DC
BC152886483664de-DE1101 | 161
SV2
P109126
