Technische Informationen
Proportionalventilgruppe PVG 32
PVBS-Hauptschieber – Teilenummern

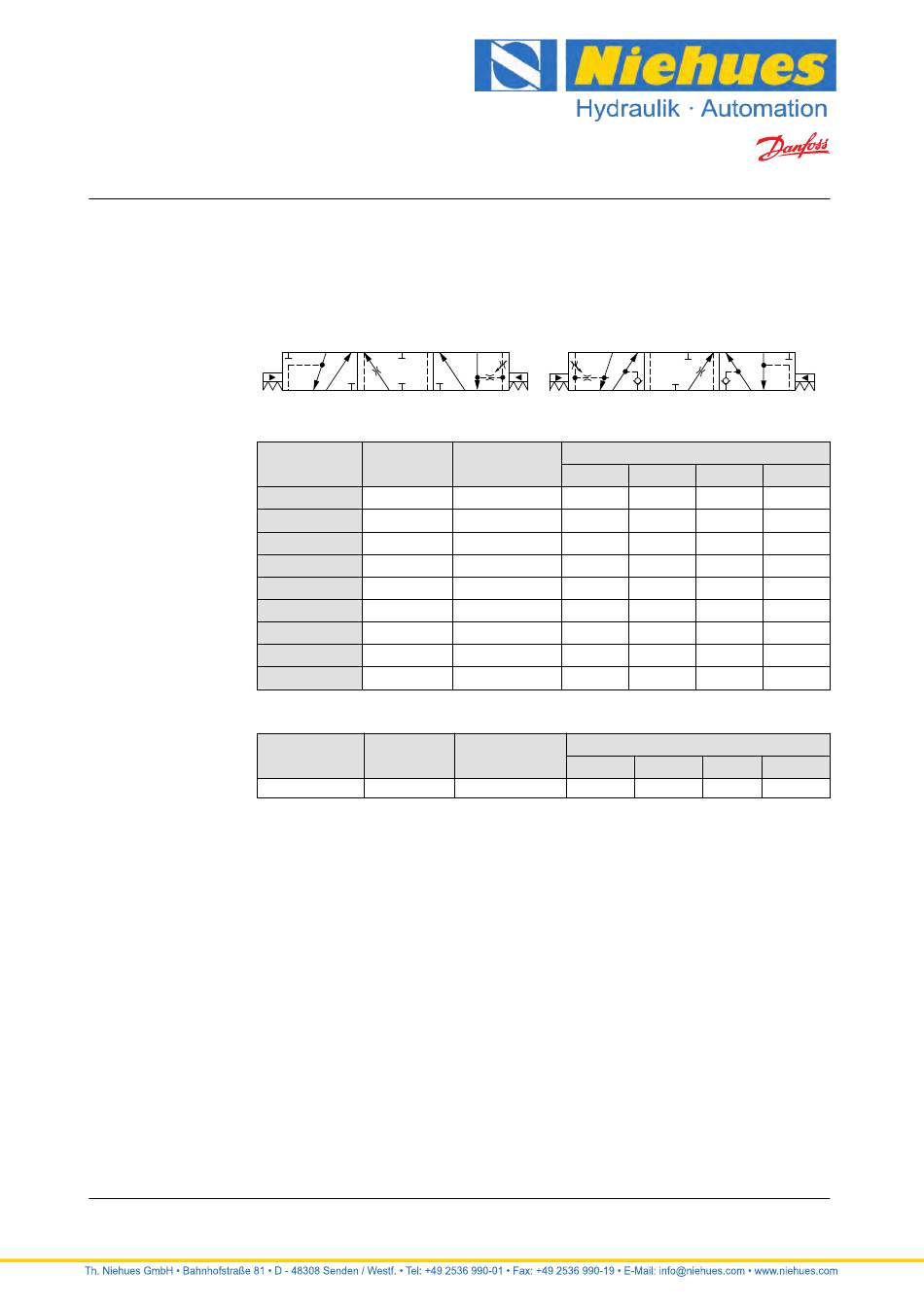

Durchflussregelschieber/Druckregelventile – A zu T gedrosselt offen in Neutralstellung
Alle Schieber verfügen über Durchflussregelung an Anschluss A, Druckregelung an Anschluss B und eine
Totzone bei 1,5 mm [0,06 Zoll].
Schaltplan für PVBS ohne Wechselventil
Teilenummern für symmetrische Steuerschieber
Teilenummer
157B7450
157B7451
157B7452
157B7453
157B7470
157B7471
157B7472
157B7473
157B9083
Teilenummern für asymmetrische Steuerschieber
Teilenummer
157B9660
122 | © Danfoss | Dezember 2018
Betätigung PVB mit
Wechselventil
PVE -
PVE -
PVE -
PVE -
PVE Ja
PVE Ja
PVE Ja
PVE Ja
PVH/PVHC Ja
Betätigung PVB mit
Wechselventil
PVE Ja
Archivierung: 08/2020
Schaltplan für PVBS mit Wechselventil
Förderstrom – l/min [US gal/min]
A → T P → A P → B
10 [2,6] 10 [2,6] 10 [2,6]
25 [6,6] 25 [6,6] 25 [6,6]
40 [10,6] 40 [10,6] 40 [10,6]
65 [17,2] 65 [17,2] 65 [17,2]
10 [2,6] 10 [2,6] 10 [2,6]
25 [6,6] 25 [6,6] 25 [6,6]
40 [10,6] 40 [10,6] 40 [10,6]
65 [17,2] 65 [17,2] 65 [17,2]
65 [17,2] 65 [17,2] 65 [17,2]
Förderstrom – l/min [US gal/min]
A → T P → A P → B
40 [10,6] 40 [10,6] 25 [6,6]
BC152886483664de-DE1101
B → T
10 [2,6]
25 [6,6]
40 [10,6]
65 [17,2]
10 [2,6]
25 [6,6]
40 [10,6]
65 [17,2]
65 [17,2]
B → T
40 [10,6]
