Technische Informationen
Proportionalventilgruppe PVG 32
PVE, elektrohydraulische Betätigung
Das analoge PVE der Serie 6 ist eine elektrohydraulische Betätigung; bei den Serien 4, 5 und 7 handelt es
sich um elektrohydraulische Betätigungen für die Steuerung einer einzelnen Arbeitssektion einer PVG-
Proportionalventilgruppe. Das Sortiment der PVE-Betätigungen für PVG 32 umfasst Ausführungen mit
unterschiedlichen Leistungsniveaus und Funktionen.
Die Aktivierung positioniert den Hauptschieber einer PVG-Arbeitssektion, um entweder den Förderstrom
oder den Druck des zu- oder rückgeführten Öls zu regeln. Das Steuersignal zur Aktivierung ist ein
analoges Spannungssignal, damit der Benutzer die Arbeitssektion aus der Ferne über einen Joystick,
einen Controller oder Ähnliches steuern kann.
Die elektrohydraulische Magnetventilbrücke der Aktivierung ist in verschiedenen Designs erhältlich, bei
denen je nach Leistungsanforderung unterschiedliche Steuerungsprinzipien zum Einsatz kommen. Die
Aktivierung positioniert den Hauptschieber, indem der Pilotöldruck auf beide Seiten verteilt wird. Dabei
wird eine Seite durch das Pilotöl unter Druck gesetzt, während die entgegengesetzte Seite mit dem Tank
verbunden wird und umgekehrt. Alle proportionalen Aktivierungen verfügen über einen geschlossenen
Regelkreis zur Positionierung des Schiebers sowie für eine kontinuierliche Fehlerüberwachung.
Das Programm für Betätigungen der PVE-Serie 6 für PVG 16 umfasst zwei verschiedene hydraulische
Hauptausführungen (PVEO und PVEA).
Die unterschiedlichen Hydraulikprinzipien bestimmen durch verschiedene Magnetventilsteuerungen, ob
die Betätigung den Schieber proportional über einen Sollwert oder EIN/AUS über ein Spannungssignal
steuert. Die Kennlinie der Spannungskontrolle für die PVE-Betätigungen wird in der Abbildung unten
links gezeigt.

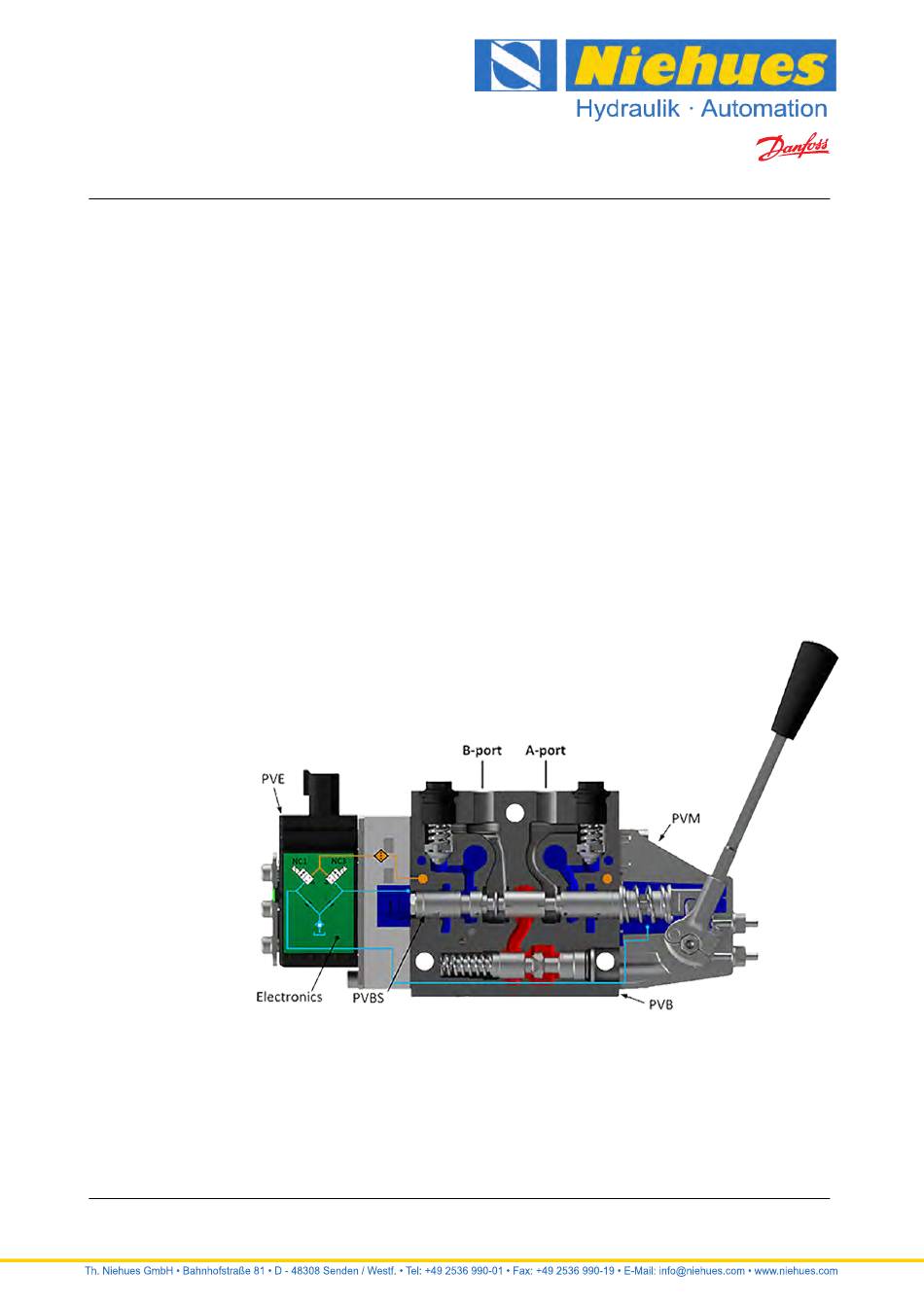

Schnittzeichnung PVG 16 mit PVEO
