Fig. 1
PMC 1 + CVC
Fig. 5
PMC 1 + CVC
Fig. 6
PMC 1 + CVC
Fig. 13
© Danfoss A/S
Fig. 2
PMC 3 + CVC + EVM
Fig. 7
PMC 3 + A + CVC + EVM
Fig. 8
PMC 3 + A + CVC + EVM
INSTRUCTIONS
PMC 1/PMC 3
Fig. 9
PMC 3 + EVM + CVC + A + B
Fig. 10
PMC 3 + EVM + CVC + A +B
377
Fig. 3
A + B
Fig. 4
A
Fig. 11
PMC 3 + EVM + CVC + EVM
Fig. 12
PMC 3 + EVM + CVC + EVM
RI.09.S1.52 ® RI.4E.C1.52 08-1999
Werbung
Verwandte Anleitungen für Danfoss PMC 1
Inhaltszusammenfassung für Danfoss PMC 1

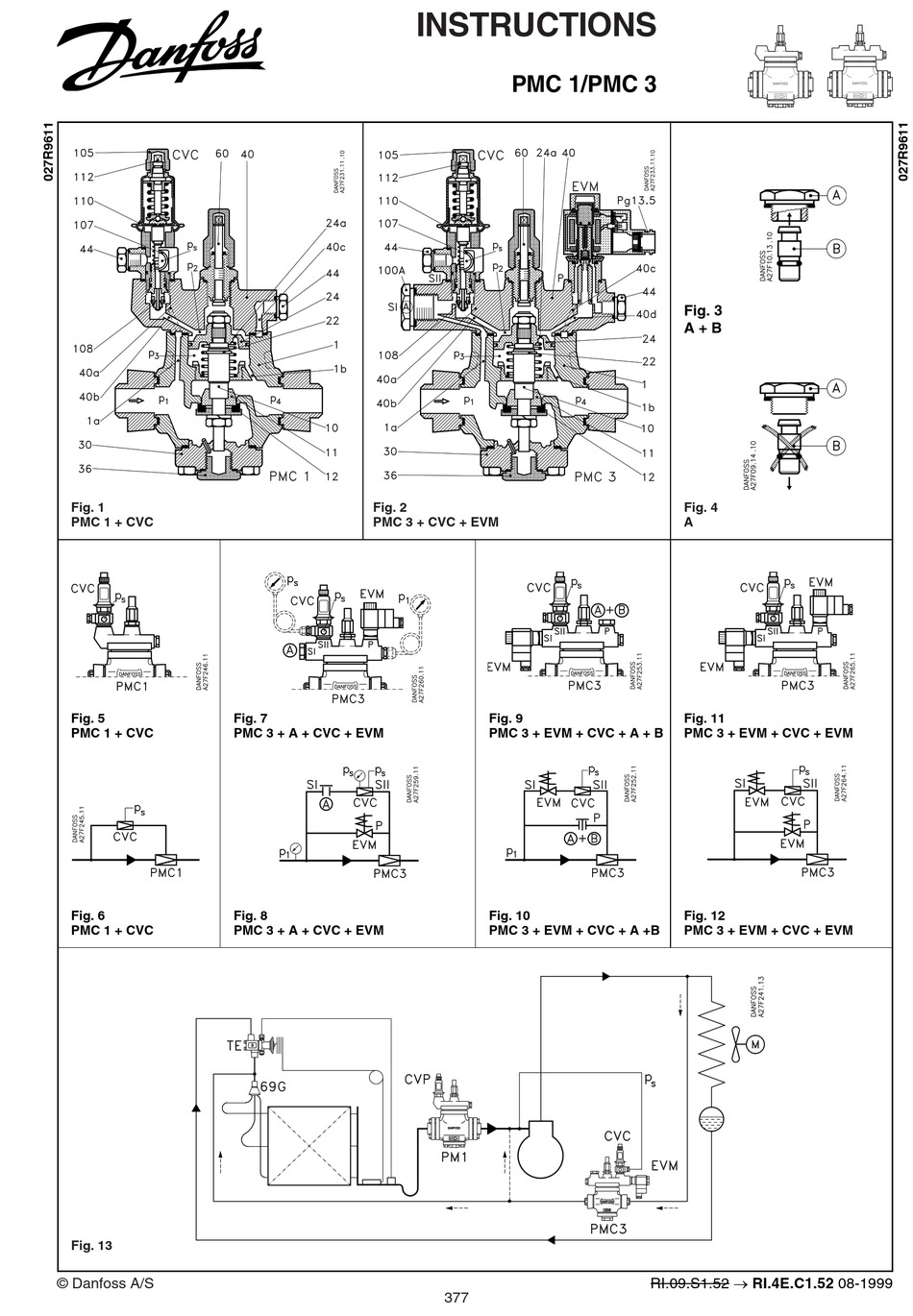

- Seite 1 INSTRUCTIONS PMC 1/PMC 3 Fig. 3 A + B Fig. 1 Fig. 2 Fig. 4 PMC 1 + CVC PMC 3 + CVC + EVM Fig. 5 Fig. 7 Fig. 9 Fig. 11 PMC 1 + CVC PMC 3 + A + CVC + EVM...
- Seite 2 Tightening torque in Nm (1 Nm = 0.74 lb force ft) Gewinde Anzugsmoment in Nm (10 Nm = 1 kpm) Filetage Couple de serrage en Nm (10 Nm = 1 kgf.m) PMC 1 /PMC 3 Størrelse Size Grösse Dimension M 24 ´ 1.5 M 20 ´...
- Seite 3 Function Funktion ningen mellem regulatoren og kompressoren. PMC 1 and PMC 3 are used in hot-gas lines. PMC 1 og PMC 3 anvendes i varmgasledninger. Vælges det at lede varmgassen ind i sugeled- PMC 1 controls the capacity with modulation...
- Seite 4 107. Signalleitungsanschluß Montage Fitting 108. Pilotdüse Flanschensätze für PMC 1 und PMC 3 sind The flange set for PMC 1 and PMC 3 is supplied 110. Membrane separat lieferbar. Siehe Tabelle II. separately. See table 11. 112. Einstellspindel Die beigefügten Dichtungen für CVC sind vor The accompanying gaskets for CVC must be der Montage in Sll aufzusetzen.
- Seite 5 Fonctionnement commande entre le régulateur et le com- Les PMC 1 et PMC 3 sont prévus pou r montage presseur. Si l’on désire introduire les gaz chauds sur les conduites de gaz chauds. dans la conduite d’aspiration entre l’évaporateur Le PMC 1 règle la capacité...
- Seite 6 Tightening torque in Nm (1 Nm = 0.74 lb force ft) Gewinde Anzugsmoment in Nm (10 Nm = 1 kpm) Filetage Couple de serrage en Nm (10 Nm = 1 kgf.m) PMC 1 /PMC 3 Størrelse Size Grösse Dimension M 24 ´ 1.5 M 20 ´...
