Technische Informationen
Proportionalventilgruppe PVG 32
PVE, elektrohydraulische Betätigung
Erweiterungsplatten für PVE-Serie 7
Die Erweiterungsplatten der PVE-Serie 7 sind zum Einsatz bei Konflikten mit externen Leitungen
vorgesehen, wobei PVE-Serie 4 durch PVE-Serie 7 ersetzt wird.
Die Erweiterungsplatten sind mit allen Ausführungen der PVE-Serie 7 kompatibel und sind in zwei
Größen für zwei unterschiedliche Verwendungszwecke erhältlich:
•
•
Wenn Sie die PVE-Serie 7 mit dem Stecker 2x4 DEUTSCH verwenden, beträgt der Abstand zwischen dem
PVB-Modul und dem Stecker 12,9 mm weniger als bei Verwendung der PVE-Serie 4.

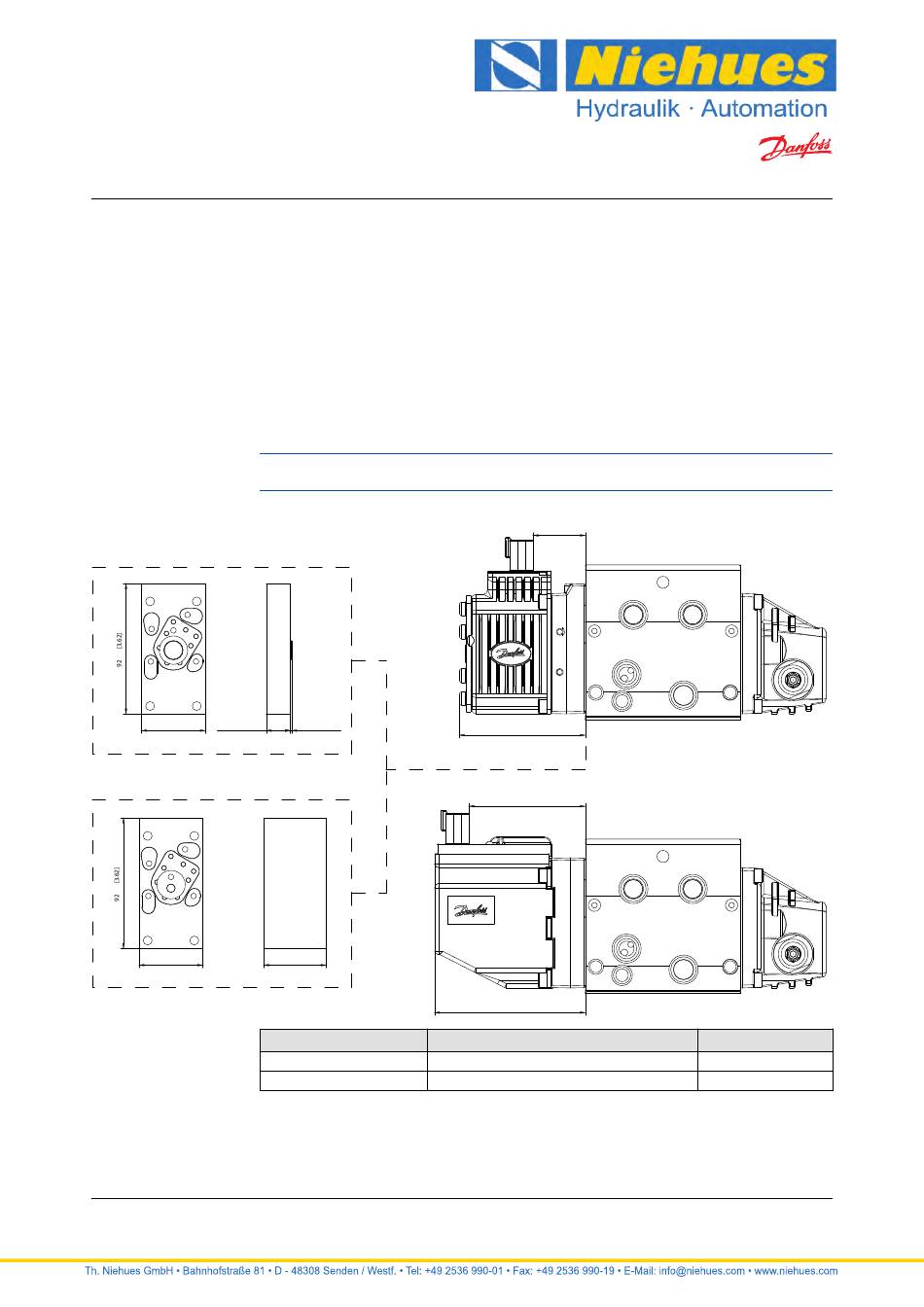

Erweiterungsplatten PVE-Serie 7
A
45 [1.77] 17 [0.67]
B
45 [1.77]
Teilenummer
11188891
11188902
© Danfoss | Dezember 2018
A) 17 mm [0,67] – bewegt die PVE-Serie 7 weiter weg vom PVB-Modul, sodass die Gesamtlänge der
Platte und der PVE-Serie 7 ähnlich ist wie die Länge der PVE-Serie 4
A) 44 mm [1,73] – bewegt die PVE-Serie 7 weiter weg vom PVB-Modul, sodass der Abstand zwischen
dem Stecker der PVE-Serie 7 und dem PVB-Modul ähnlich ist wie der Abstand zwischen dem Stecker
und dem PVB-Modul bei Verwendung der PVE-Serie 4
1 [0.03]
44 [1.73]
Beschreibung
Aluminiumblock 17 mm
Aluminiumblock 44 mm
Archivierung: 08/2020
36,8 [14.49]
89,1 [35.10]
82,2 [32.36]
106,5 [41.93]
BC152886483664de-DE1101 | 189
Buchstabe
A
B
