Schwimmstellungs-Pin (Uf) - Danfoss PVG 32 Technische Informationen

Technische Informationen
Proportionalventilgruppe PVG 32
Sonderfunktionen
Die Richtungserkennung verfügt über eine zusätzliche Stromversorgung über die 2x4 Pin AMP und
DEUTSCH, Stecker wie in Kapitel
Wenn beide Signale (DI_A und DI_B) „high" sind, befindet sich der Hauptschieber in der Neutralstellung.
Wenn das DI_A Signal „low" wird und das DI_B Signal „high" bleibt, bewegt sich der Hauptschieber in die
Richtung des A-Anschlusses und umgekehrt. Das Verhältnis zwischen der Rückmeldung der

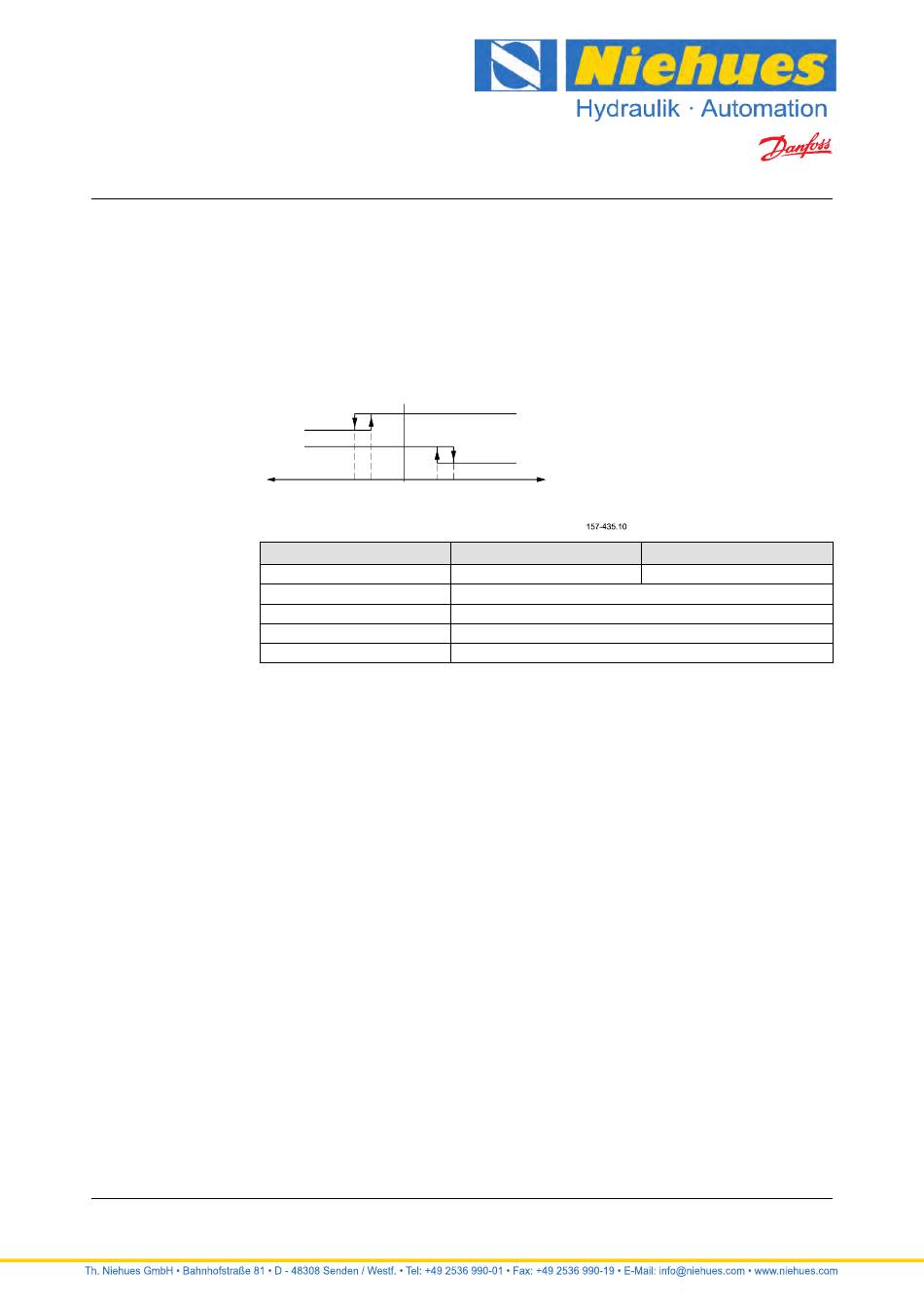

Richtungserkennung und dem Ausgangssignal ist unten dargestellt.
Richtungsrückmeldung (DI)
DI-A low
DI-B high
DI Signale a1, a2
Max. Last DI
DI „High"-Pegel bei 20 mA
DI „High"-Pegel bei 100 mA
DI „Low"-Pegel

Schwimmstellungs-Pin (UF)

Der Schwimmstellungs-Pin (UF) ist eine Option der Aktivierungsausführung PVEH-FLA, mit deren Hilfe
der Benutzer den Hauptschieber in eine Schwimmstellung bringen kann. Das PVEH-FLA verwendet 1x6
Pin AMP oder DEUTSCH Stecker.
•
•
•
•
© Danfoss | Dezember 2018
Übersicht Stecker
-0.8 -0.4 0 0.4 0.8
A-port
PVBS towards PVE
Normalbetrieb: „Low" oder nicht angeschlossen
Schwimmstellung „High‟
Eingangssignalbereich: U
DC
Max. Spannung: 32 V
DC
Archivierung: 08/2020
auf Seite 187 dargestellt.
DI-A high
DI-B low
Spool position 'x'
mm [in]
B-port
PVBS away from PVE
Anschluss A
–0,8 mm ± 0,4 mm
200 mA
> U – 1,5 V
DC DC
> U – 2,0 V
DC DC
< 0,2 V
DC
Anschluss B
0,8 mm ± 0,4 mm
BC152886483664de-DE1101 | 199
