Technische Informationen
Proportionalventilgruppe PVG 32
PVE, elektrohydraulische Betätigung

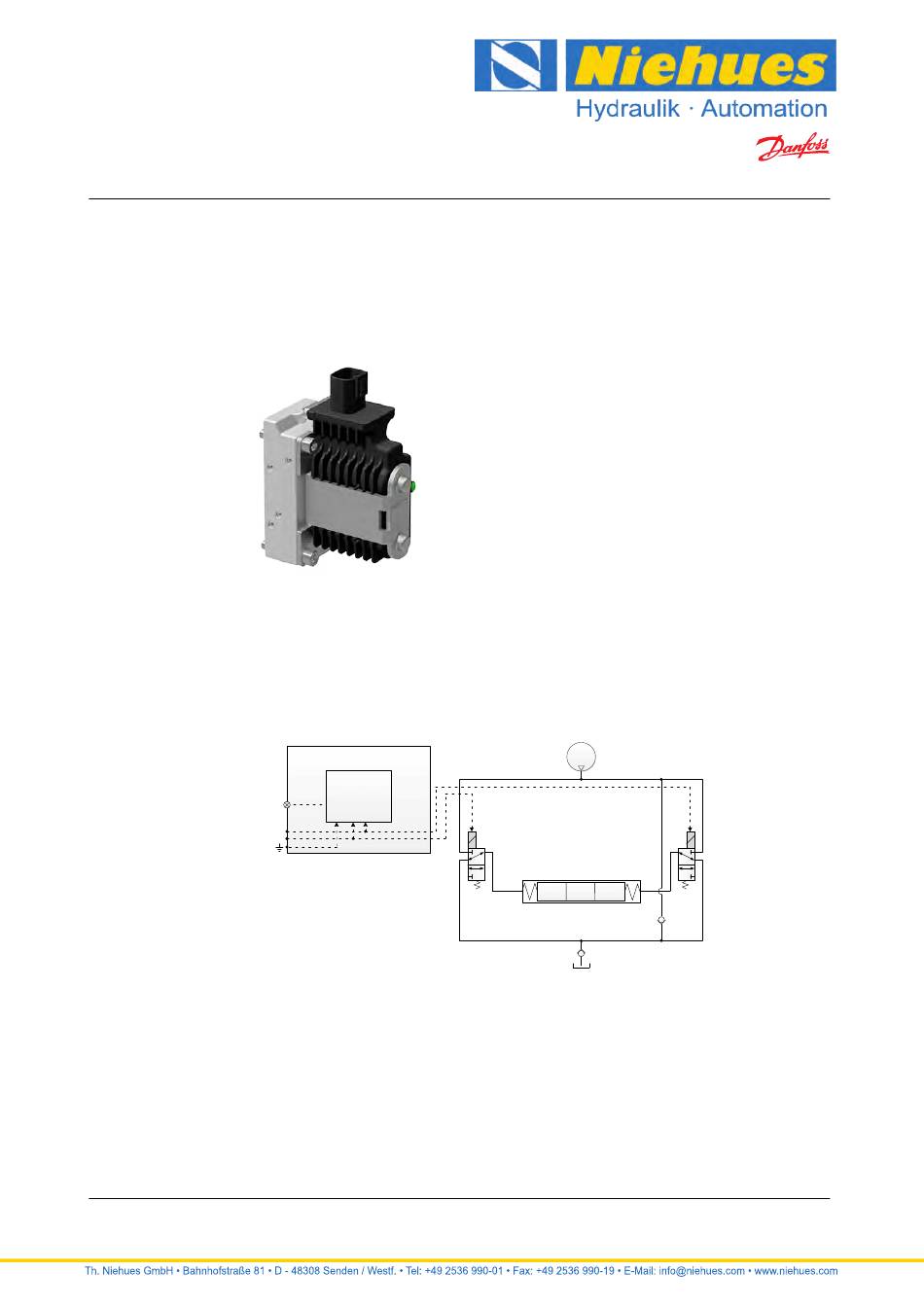

PVEO-HP

Die PVEO-HP-Betätigung ist eine nicht proportionale Betätigung für die EIN-AUS-Betätigung ohne
Rückführung, die vor allem für die Steuerung von einfachen EIN-AUS-Arbeitsfunktionen verwendet wird,
bei denen keine proportionale Geschwindigkeits- oder Ölflusskontrolle erforderlich ist.
PVEO-HP
Alle Ausführungen sind mit den folgenden Funktionen erhältlich:
•
•
•
•
•
PVEO-HP-Funktionsdiagramm
Die Standardfunktion des PVEO/PVEO-HP umfasst den einfachsten Schaltungsaufbau des PVE-
Aktivierungsprogramms mit einer fixen 12 V
einfacher LED-Schaltkreis regelt die LED für die EIN/AUS-Zustandsanzeige.
Das Aktivieren des Magnetventils SV1 und das gleichzeitige Deaktivieren des SV2 sorgen dafür, dass sich
der Hauptschieber nach rechts bewegt und umgekehrt. Werden beide Magnetventile SV1 und SV2
gleichzeitig aktiviert oder deaktiviert, bleibt der Hauptschieber in seiner Neutralstellung.
166 | © Danfoss | Dezember 2018
Neutralstellung oder maximaler Schieberweg je nach Steuersignal
12 V oder 24 V Versorgungsspannung
DC DC
DEUTSCH, Stecker Typ AMP oder DIN/Hirschman
PVH/PVHC Steueröldruck von 25 bar [362,6 psi]
LED zeigt nur Spannung EIN oder Spannung AUS an
LED Circuit
LED
A
B
Archivierung: 08/2020
Pp
SV1
1 0 2
oder 24 V Versorgungs- und Signalspannung. Ein
DC DC
SV2
P109130
