Pvem - Danfoss PVG 32 Technische Informationen

Technische Informationen
Proportionalventilgruppe PVG 32
PVE, elektrohydraulische Betätigung

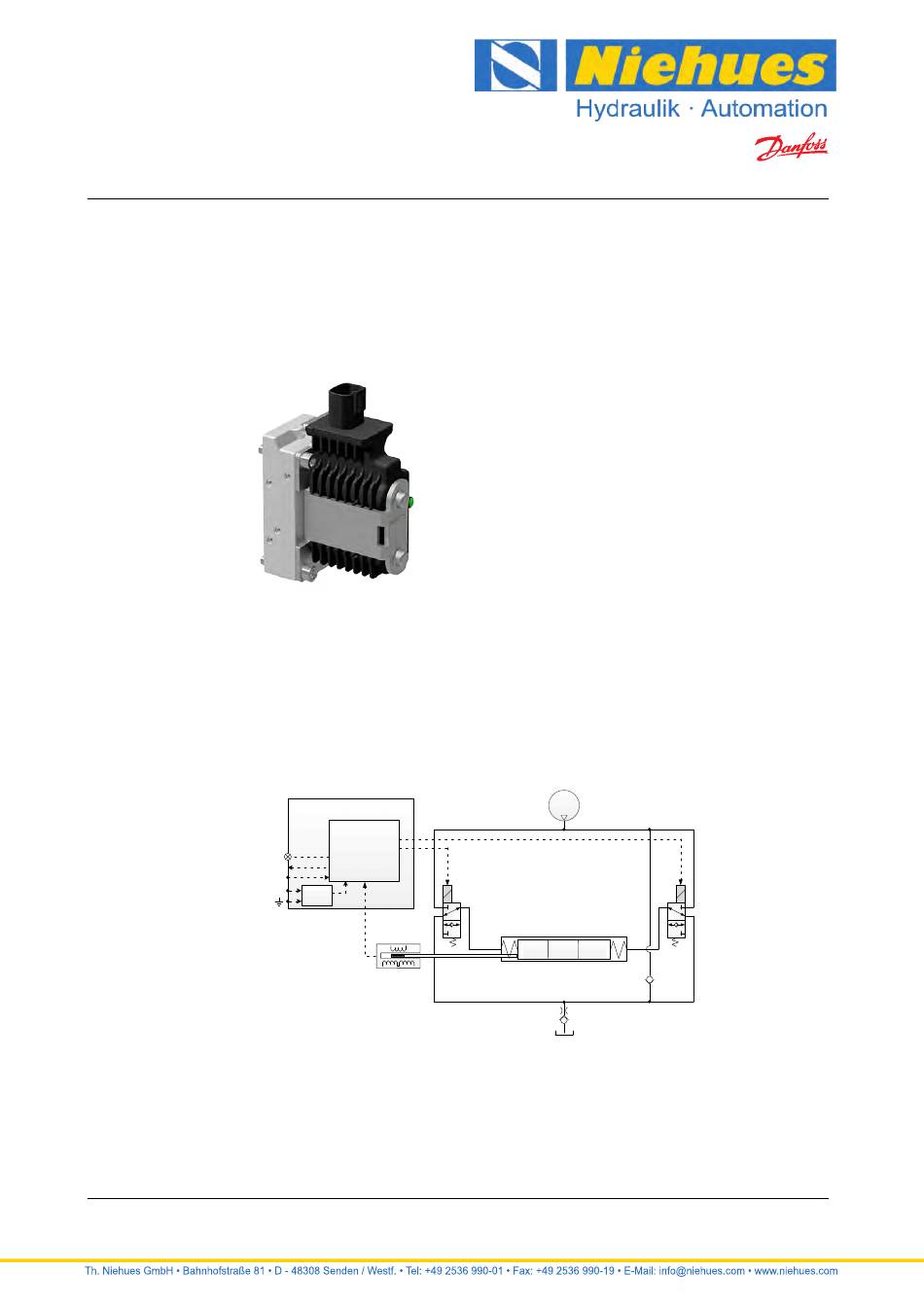

PVEM

Die PVEM-Betätigung ist eine proportionale Betätigung im geschlossenen Regelkreis, die vor allem für die
Steuerung von Arbeitsfunktionen mit mittleren Leistungsanforderungen verwendet wird. PVEM ist in drei
unterschiedlichen Leistungsausführungen erhältlich: als Standard-PVEM, als PVEM-R mit Rampe und als
PVEM-Q mit optimierter Reaktionszeit.
PVEM
Ausführungen sind mit den folgenden Funktionen erhältlich:
•
•
•
•
•
•
PVEM-Funktionen
Die PVE-Funktion umfasst einen Schaltungsaufbau mit geschlossenem Regelkreis (Closed-Loop Logic).
Ein eingebauter Mikrocontroller verarbeitet die Signalspannung und das LVDT-Rückmeldesignal und
reguliert die Magnetventile entsprechend.
Das Aktivieren des Magnetventils SV1 und das gleichzeitige Deaktivieren des SV2 sorgen dafür, dass sich
der Hauptschieber nach rechts bewegt und umgekehrt. Werden beide Magnetventile SV1 und SV2
gleichzeitig aktiviert oder deaktiviert, bleibt der Hauptschieber in seiner Neutralstellung.
170 | © Danfoss | Dezember 2018
9 V bis 32 V Versorgungsspannung
DC
Analoges Spannungssignal von 25 % bis 75 % der Versorgungsspannung
Stecker von DIN oder Hirschman
Standard PVE-Pilotöldruck von 13,5 bar [196 psi]
LED-Anzeige des Fehlerzustandes und passive Fehlerüberwachung
Funktion für Schwimmstellung (-F), Rampe (-R) oder der dynamischen Variante (-Q)
Micro-
controller
LED
Error
U
S
Power
U
DC
Supply
LVDT
Archivierung: 08/2020
Pp
SV1
1 0 2
SV2
P109132
