Technische Informationen
Proportionalventilgruppe PVG 32
Sonderfunktionen

Versorgungsabschaltung in Neutralstellung (NP)

Die Funktion „Versorgungsabschaltung in Neutralstellung" (NP) ist bei den Betätigungs-Ausführungen
PVEA-NP und PVEH-NP erhältlich und gibt dem Benutzer über den dafür vorgesehenen Pin (NP) die
Möglichkeit zu erkennen, ob die Magnetventile der Betätigung eingeschaltet oder ausgeschaltet sind.

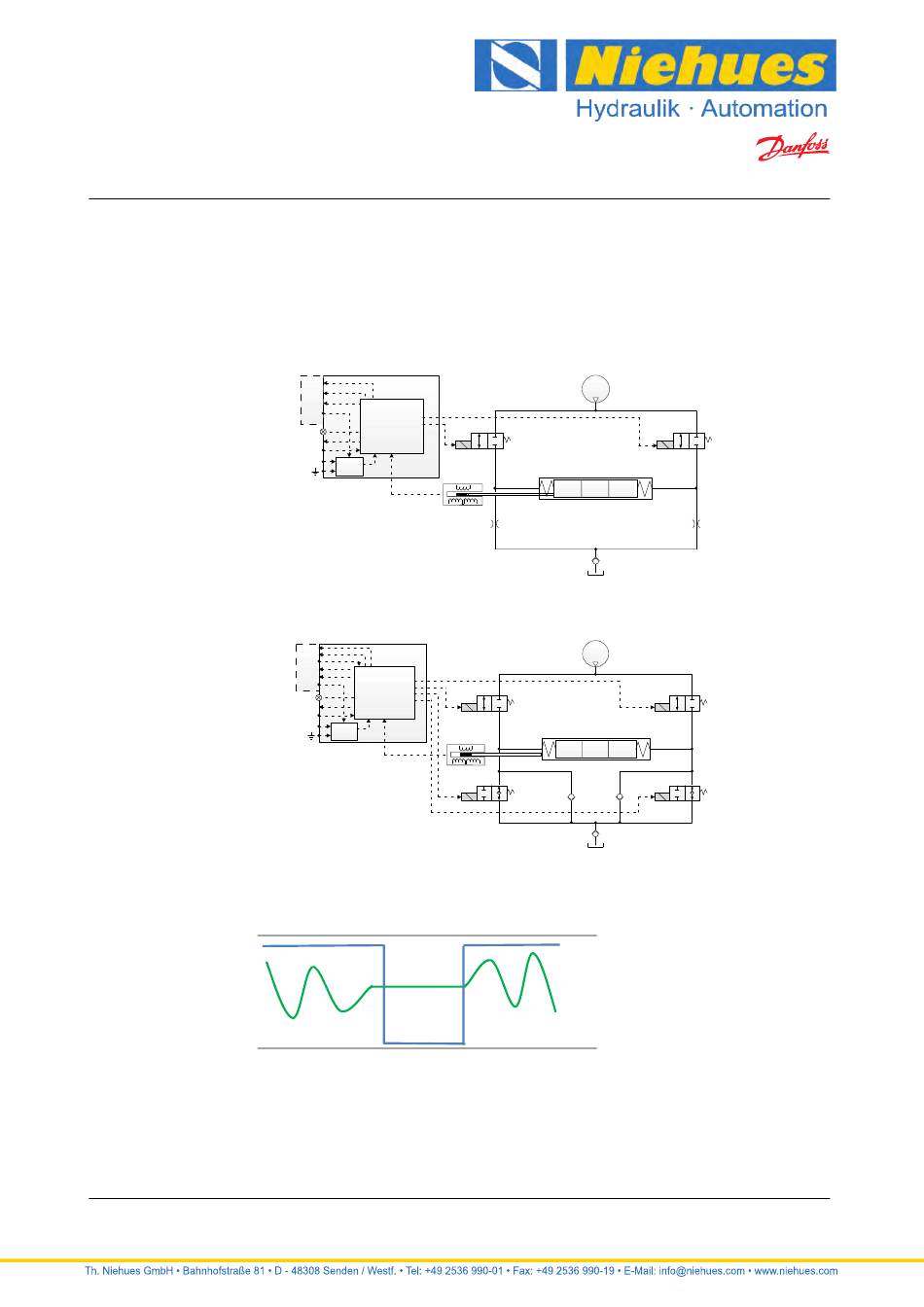

PVEA-NP-Funktionsdiagramm
PVEH-NP-Funktionsdiagramm
Special
Features
Das Signal für die Versorgungsabschaltung in Neutralstellung (NP) ist wie unten angezeigt definiert:
Magnetventil-Abschaltung in Diagramm-Darstellung (-NP)
Das PVEA-NP/PVEH-NP benutzt einen 1x6 DEUTSCH Stecker. Detaillierte Informationen finden Sie unter
Übersicht Stecker
202 | © Danfoss | Dezember 2018
NP
Special
DI_B
Features
DI_A
Udc
2
Micro-
controller
LED
Error
Us
Udc
Power
Supply
SP
NP
Uf
DI_B
DI_A
Udc
Micro-
2
LED controller
Error
US
Udc
Power
Supply
Normaler Betrieb von > U bis 2 V
DC
Stromsparbetrieb < 1 V (Magnetventile ausgeschaltet)
DC
Maximale NP-Last beträgt 50 mA
auf Seite 187.
Archivierung: 08/2020
Pp
NC1
LVDT
1 0 2
Pp
NC1
LVDT
1 0 2
NO2
U
DC
S
fb
U
S
Ground
DC
NC3
P109147
NC3
NO4
P109148
