PVG 32-Kombinationen, Ventilblockabmessungen
PVG 120/32 – Abmessungen
Tabelle von PVB 120- und PVB 32-Kombinationen, Übersichtstabelle Ventilblockabmessungen mit
dazugehöriger Zeichnung.
Es gibt einen horizontalen Unterschied von 62,5 mm [2,46 Zoll] in der Montageplatte des PVG 120/
PVG 16. Aufgrund der Größe des Schnittstellenmoduls PVG 120 ist es notwendig, mindestens ein PVG 32-
Modul zwischen PVGI und der ersten PVG 32-Scheibe zu haben.

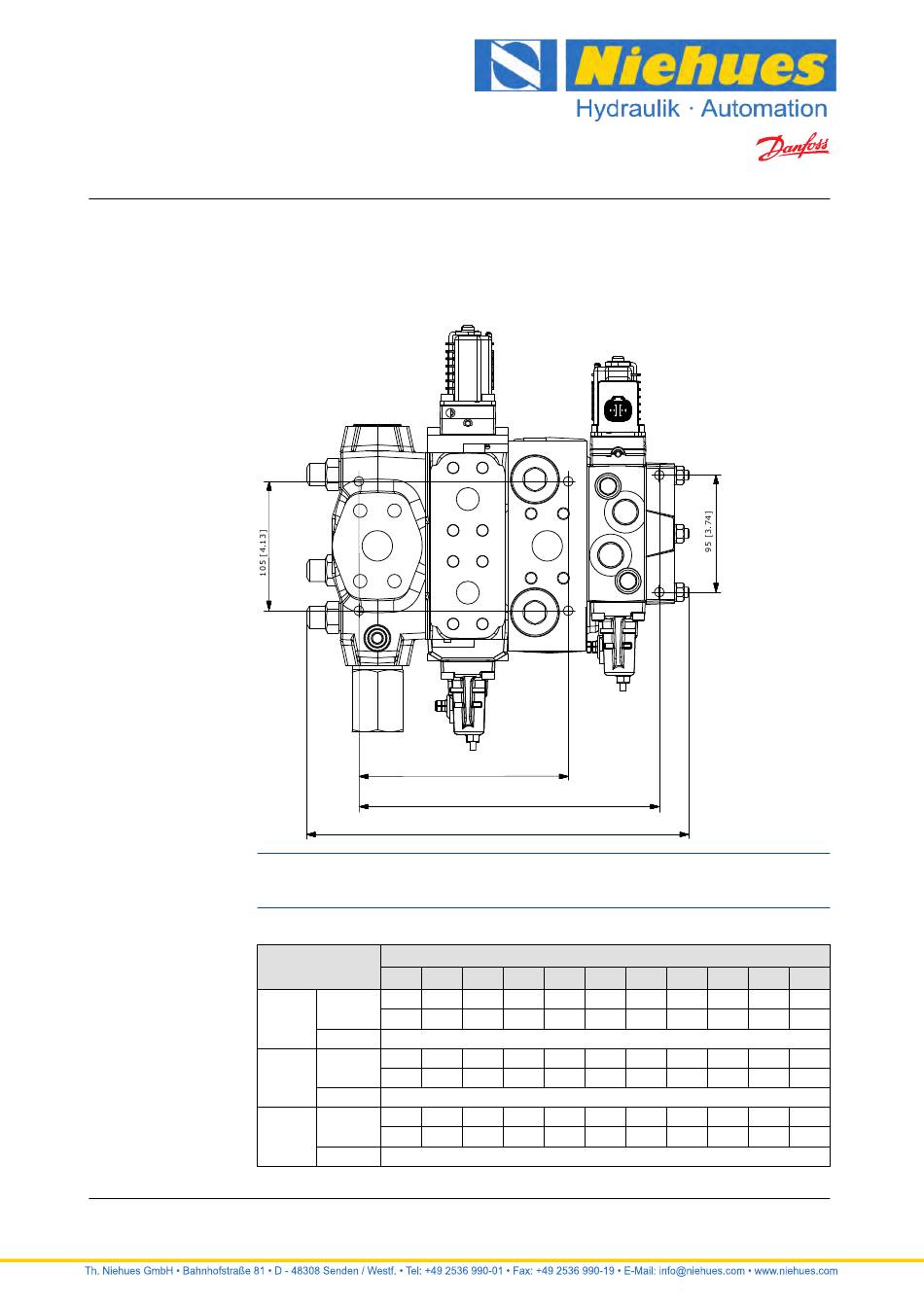

PVB 120/32-Kombination, Ventilblockabmessungen, mm [Zoll]
Anzahl von PVB 120
(vertikal)
1
2
3
236 | © Danfoss | Dezember 2018
L3
L2
1 2 3
292 340 388
L1
[11,50] [13,39] [15,28] [17,17] [19,06] [20,94] [22,83] [24,72] [26,61] [28,50] [30,39]
L3
359 407 455
L1
[14,13] [16,02] [17,91] [19,80] [21,69] [23,58] [25,47] [27,36] [29,25] [31,14] [33,03]
L3
426 474 522
L1
[16,77] [18,66] [20,55] [22,44] [24,33] [26,22] [28,11] [30,00] [31,89] [33,78] [35,67]
L3
Archivierung: 08/2020
L1
Anzahl PVB 32-Module
4 5 6 7 8
436 484 532 580 628
170 mm [6,69 Zoll]
503 551 599 647 695
237 mm [9,33 Zoll]
570 618 666 714 762
304 mm [11,91 Zoll]
BC152886483664de-DE1101
9 10 11
676 724 772
743 791 839
810 858 906
