Anschlüsse - Danfoss PVG 32 Technische Informationen

Technische Informationen
Proportionalventilgruppe PVG 32
PVE, elektrohydraulische Betätigung
Anschlüsse

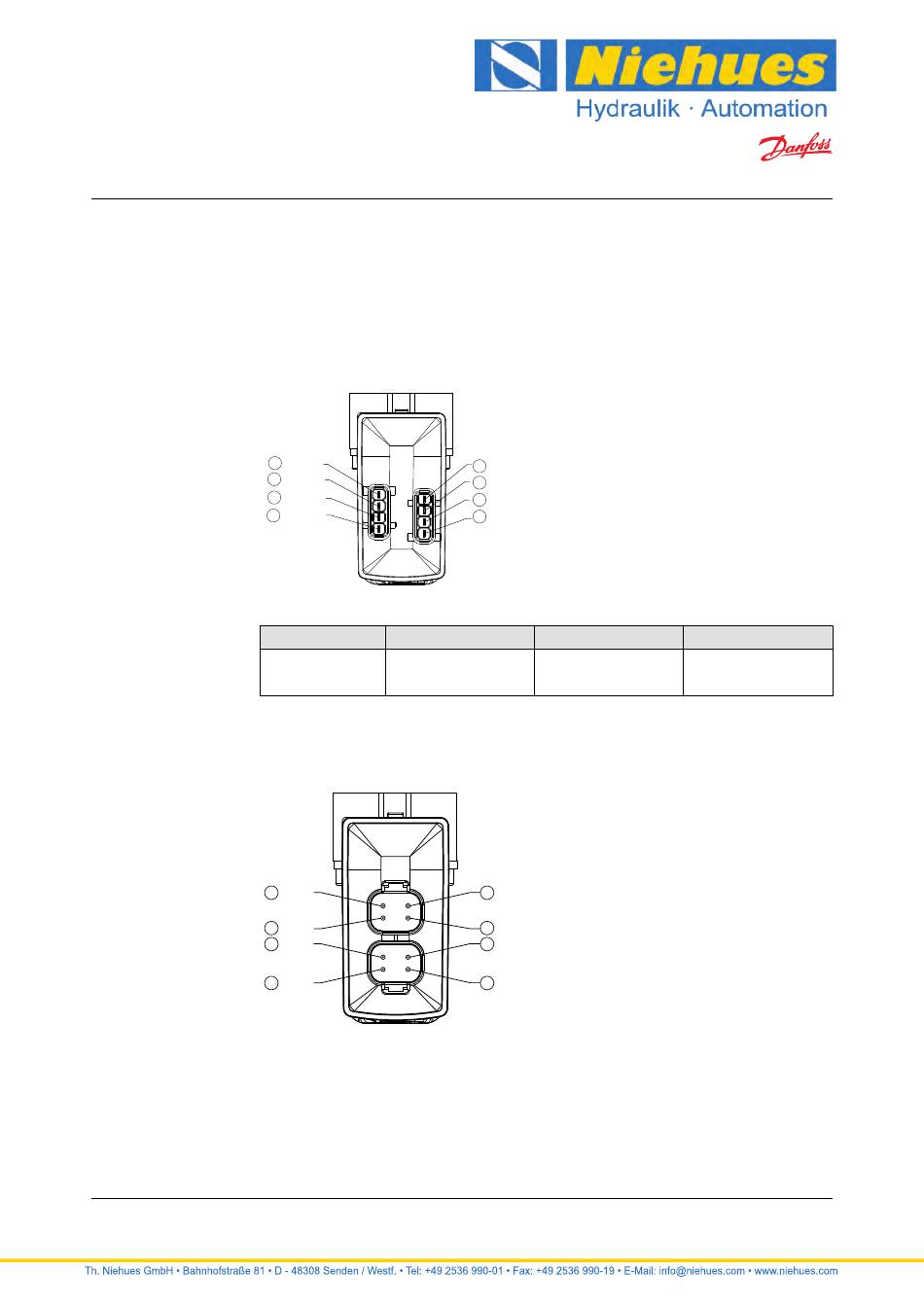

Erhältliche 2x4-Pin-Stecker: AMP Junior Power Timer undDEUTSCH DT06-4S-E003. Pins sind zwischen
Steckern intern in Paaren verbunden. Gegenstecker werden von Danfoss nicht bereitgestellt.
AMP-Stecker
AMP Junior Power Timer (2x4-Pin)
Klemme
929930-1
(4 Stk.)
*
DEUTSCH-Stecker
DT06-4S-E003 (2x4-Pin)
© Danfoss | Dezember 2018
4 CAN-H
3
GND
2 Vbat+
1 CAN-L
Dichtung
828901-1
(4 Stk.)
Ohne Schwarz-Grau-Kodierung des Steckers
4 GND
3 Vbat+
2 CAN-L
1 CAN-H
V310451.A
Archivierung: 08/2020
Anschlusszahl:
1. CAN niedrig
2. Vbat+
3. GND
4. CAN hoch
1 CAN-L
2 Vbat+
3 GND
4 CAN-H
Gehäuse
2-967059-1 (grau) oder
1-967059-1 (schwarz)
*
Anschlusszahl:
1. CAN hoch
2. CAN niedrig
3. Vbat+
4. GND
Schutzklasse: IP 67; IP 69K ohne Stecker
1 CAN-H
2 CAN-L
3 Vbat+
4 GND
BC152886483664de-DE1101 | 157
IP-Schutzart
IP66
