Ausgangsskalierung Mit Der Taste Select - MICRO-EPSILON optoNCDT 1320 Betriebsanleitung

Sensor-Parameter einstellen
7.5.3.2

Ausgangsskalierung mit der Taste Select

Messung Taste
Select
LED State
Grün, rot, gelb, je rot
nach Messobjekt-
position
5 min
t 0 t 1 2 s

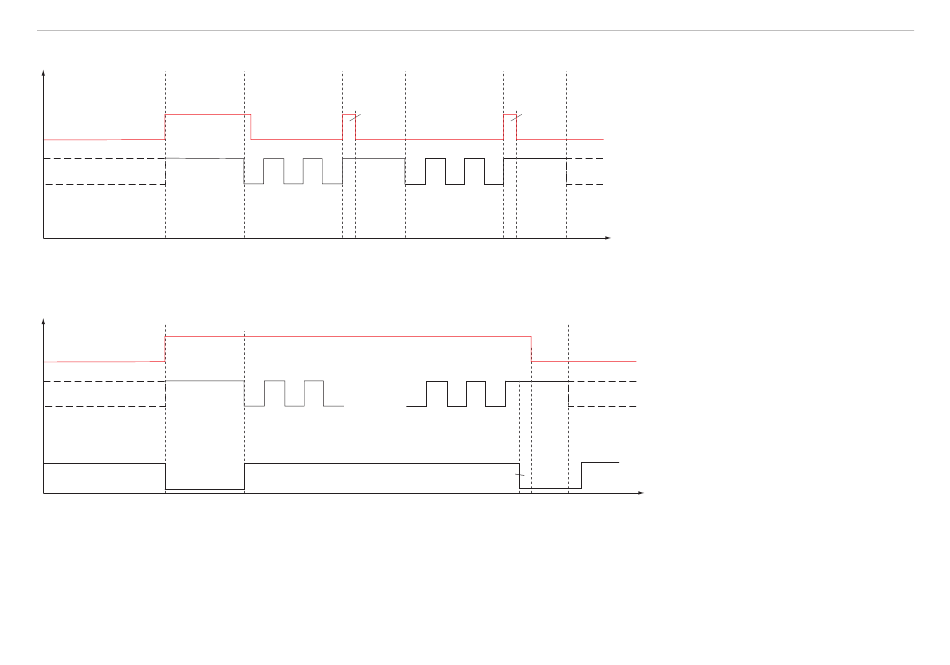

Abb. 33 Ablaufdiagramm für die Ausgangsskalierung
Messung Taste Select gedrückt halten
LED State
Grün, rot, gelb, je rot
nach Messobjekt-
position
Fehler
t 0 5 min t 1 2 s
Abb. 34 Ablaufdiagramm für die Rücknahme der Ausgangsskalierung
Wird bei der Rücknahme der Ausgangsskalierung die Select-Taste länger als 10 s oder nicht innerhalb des Zeitfensters gedrückt,
wird dies als Fehler über die State-LED angezeigt. Die State LED blinkt dann rot mit 8 Hz zwei Sekunden lang.
optoNCDT 1320
Messobjekt Taste Messobjekt
Select
positionieren positionieren
(4mA-Punkt) (20mA-Punkt)
min.
30 ms
rot blinkend gelb grün blinkend
ca. 1 Hz ca. 1 Hz
30 s
t 2 t 3 t 4 t 5
rot blinkend ca. 1 Hz
t 2 5 ... <10 s
Taste
Select
min.
30 ms
gelb Farbe nach
Messobjekt-
position
30 s
t 6 t 7 t 8
gelb Farbe nach
Messobjekt-
position
200 ms t 5 - t 3 = 2 s
t 3 t 4 t 5
