Fehlerausgang - MICRO-EPSILON optoNCDT 1320 Betriebsanleitung

Sensor-Parameter einstellen
7.5.4

Fehlerausgang

Der Schaltausgang kann für eine Fehler- bzw. Grenzwertüberwachung an dem Ausgabewert eingesetzt werden.
Fehlerausgang Inaktiv
(Schaltausgang)
Analogbereich /
Messbereich
Grenzwert
Der Fehlerausgang wird abhängig vom eingestellten Schaltverhalten aktiviert, siehe
MBE
GW
MBA
+
GND

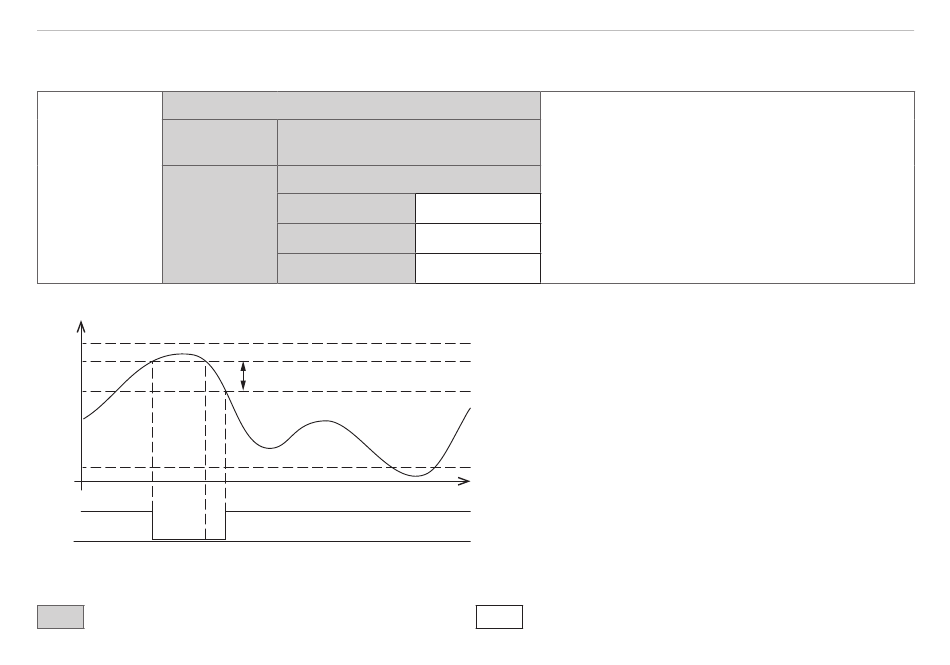

Abb. 39 Fehlerausgang mit Funktion Grenzwert, Schaltverhalten (NPN)
Grau hinterlegte Felder erfordern eine Auswahl.
optoNCDT 1320
NPN / PNP / PushPull / PushPullNeg
NPN / PNP / PushPull / PushPullNeg
Grenzwert
Hysterese
Mindesthaltezeit
HW
Schaltausgang
Regelt das Schaltverhalten des Schaltausgangs
Analogbereich: Der Schaltausgang schaltet bei Über-
schreitung des skalierten Analogbereiches.
Messbereich: Schaltausgang schaltet, wenn sich der
Peak nicht (vollständig) im Auswertebereich (ROI) be-
findet, z. B. Messobjekt außerhalb des Messbereiches
Wert
oder kein Messobjekt vorhanden.
Grenzwert: Der Schaltausgang schaltet bei Überschrei-
Wert
tung des Grenzwertes.
Wert
Kap. 5.4.8.
Beim Überschreiten des Grenzwertes wird der Schalt-
ausgang aktiviert (leitend), bei der nachfolgenden Unter-
schreitung des Hysteresewertes wieder deaktiviert.
Der Schaltausgang mit Funktion Messbereich oder
Grenzwert arbeitet unabhängig vom Analogausgang.
MBE = Messbereichsende
GW = Grenzwert
HW = Hysteresewert
MBA = Messbereichsanfang
Wert
Dunkel umrandete Felder erfordern die Angabe eines Wertes.
