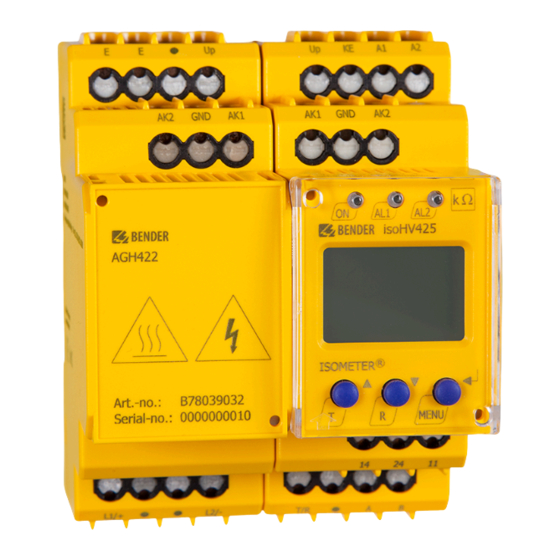

Bender ISOMETER isoHV425 mit AGH422 Handbuch
Isolationsüberwachungsgerät mit ankoppelgerät
Vorschau ausblenden
Andere Handbücher für ISOMETER isoHV425 mit AGH422:
- Handbuch (54 Seiten) ,
- Kurzanleitung (12 Seiten) ,
- Bedienungsanleitung (8 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bender ISOMETER isoHV425 mit AGH422
Inhaltszusammenfassung für Bender ISOMETER isoHV425 mit AGH422
- Seite 1 Handbuch DE ISOMETER® isoHV425 mit AGH422 Isolationsüberwachungsgerät mit Ankoppelgerät für ungeerdete AC-, AC/DC- und DC-Netze bis 3(N)AC, AC 1000 V, DC 1000 V Software-Version: D0453 V1.xx (isoHV425-D4-4) / D0500 V1.xx (isoHV425-D4M-4) isoHV425_D00082_06_M_XXDE/07.2023...
- Seite 2 isoHV425_D00082_06_M_XXDE/07.2023...
-
Seite 3: Inhaltsverzeichnis
Allgemeine Hinweise..................5 Kennzeichnung wichtiger Hinweise und Informationen..............5 Zeichen und Symbole............................5 Service und Support............................5 Schulungen und Seminare...........................5 Lieferbedingungen............................5 Kontrolle, Transport und Lagerung......................6 Gewährleistung und Haftung........................6 Entsorgung von Bender-Geräten.......................6 Sicherheit................................7 Funktion......................8 Bestimmungsgemäße Verwendung......................8 Gerätemerkmale...............................8 Funktionsbeschreibung..........................9 2.3.1 Überwachung des Isolationswiderstands....................9 2.3.2... - Seite 4 Inhaltsverzeichnis Messwerte anzeigen.............................22 Ansprechwerte einstellen (AL)......................... 23 4.4.1 Ansprechwerte für Isolationsüberwachung einstellen..............23 4.4.2 Ansprechwerte für Unterspannung und Überspannung einstellen.......... 24 4.4.3 Übersicht Ansprechwerte...........................24 Fehlerspeicher, Alarmrelais und Schnittstellen konfigurieren (out)...........24 4.5.1 Relais konfigurieren............................24 4.5.2 Meldungen den Relais zuordnen......................24 4.5.3 Fehlerspeicher aktivieren oder deaktivieren..................25 4.5.4 Schnittstelle konfigurieren (isoHV425-D4-4)..................26 4.5.5...
-
Seite 5: Allgemeine Hinweise
Regelmäßig stattfindende Präsenz- oder Onlineseminare für Kunden und Interessenten: www.bender.de > Fachwissen > Seminare. Lieferbedingungen Es gelten die Liefer- und Zahlungsbedingungen der Firma Bender GmbH & Co. KG. Sie sind gedruckt oder als Datei erhältlich. Für Softwareprodukte gilt: „Softwareklausel zur Überlassung von Standard-Software als Teil von Lieferungen, Ergänzung und Änderung der Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der... -
Seite 6: Kontrolle, Transport Und Lagerung
Allgemeine Hinweise Kontrolle, Transport und Lagerung Kontrolle der Versand- und Geräteverpackung auf Transportschäden und Lieferumfang. Bei Beanstandungen ist die Firma umgehend zu benachrichtigen, siehe "www.bender.de > Service & Support". Bei Lagerung der Geräte ist auf Folgendes zu achten: Gewährleistung und Haftung Gewährleistungs- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen bei:... -
Seite 7: Sicherheit
ISOMETER® isoHV425 mit AGH422 Sicherheit Die Verwendung des Geräts außerhalb der Bundesrepublik Deutschland unterliegt den am Einsatzort geltenden Normen und Regeln. Innerhalb Europas gilt die europäische Norm EN 50110. GEFAHR Lebensgefahr durch Stromschlag! Bei Berühren von unter Spannung stehenden Anlageteilen besteht Gefahr •... -
Seite 8: Funktion
150 F • Zwei getrennt einstellbare Ansprechwert-Bereiche von 10…500 k (Vorwarnung, Alarm) • isoHV425-D4-4: RS-485 (galvanisch getrennt) mit folgenden Protokollen: – BMS (Bender-Messgeräte-Schnittstelle) zum Datenaustausch mit anderen Bender-Komponenten – Modbus RTU – IsoData (für kontinuierliche Datenausgabe) • isoHV425-D4M-4: Analogausgang (galvanisch getrennt) •... -
Seite 9: Funktionsbeschreibung
ISOMETER® isoHV425 mit AGH422 Funktionsbeschreibung Das ISOMETER® misst den Isolationswiderstand R sowie die Netzableitkapazität C zwischen dem zu überwachenden Netz (L1/+, L2/–) und Erde (PE). Der Effektivwert der Netznennspannung U zwischen L1/+ und L2/– sowie die DC-Verlagerungsspannungen U (zwischen L1/+ und Erde) und U (zwischen L2/–... -
Seite 10: Überwachung Auf Unter- Bzw. Überspannung
Funktion 2.3.2 Überwachung auf Unter- bzw. Überspannung können die beiden Parameter 'U ˂' und 'U ˃' aktiviert Zur Überwachung der Netznennspannung U werden; siehe Ansprechwert-Menü 'AL', Kapitel 4.4. Der maximale Unterspannungswert ist durch den Überspannungswert begrenzt. Der Effektivwert der Netznennspannung U wird überwacht. -
Seite 11: Kontinuierliche Pe-Anschlussüberwachung
ISOMETER® isoHV425 mit AGH422 Fehlercodes Bei einem Gerätefehler erscheinen Fehlercodes im Display: Übersicht einiger Fehlercodes Fehlercode Bedeutung Anschlussfehler PE Die Verbindung der Anschlüsse 'E' oder 'KE' zu Erde ist unterbrochen. E.01 Maßnahme: Anschluss prüfen, Fehler beseitigen. Der Fehlercode löscht sich nach Beseitigung des Fehlers selbsttätig. -
Seite 12: Anwendergesteuerte Testfunktionen
Funktion Anwendergesteuerte Testfunktionen Die anwendergesteuerten Testfunktionen unterbrechen die Messfunktion des Geräts. Sie beinhalten immer den Test der Messtechnik (Fehlercode 'E.05'). Zusätzlich kann im Menü 'SEt'/'nEt' der Netzanschlusstest ergänzt werden. Dieser prüft die Verbindung zwischen den Klemmen L1/+ und L2/– über das zu überwachende Netz (Fehlercode 'E.02'). -
Seite 13: Rückfallverzögerung T Off
ISOMETER® isoHV425 mit AGH422 Gesamtansprechzeit t Die Gesamtansprechzeit t ist die Summe der Ansprecheigenzeit t und der Ansprechverzögerung t Rückfallverzögerung t Die Rückfallverzögerung t kann im Menü 't' mit dem Parameter 'toff' einheitlich für alle Meldungen eingestellt werden, wobei jede in der Meldezuordnung aufgeführte Alarmmeldung einen eigenen Timer für t hat. -
Seite 14: Funktion
2.3.10 Digitale Schnittstelle (isoHV425-D4-4) Das ISOMETER® benutzt die serielle Hardware-Schnittstelle RS-485 mit folgenden Protokollen: • BMS Das BMS-Protokoll ist wesentlicher Bestandteil der Bender-Messgeräte-Schnittstelle (BMS-Bus-Protokoll). Die Datenübertragung erfolgt mit ASCII-Zeichen. • Modbus RTU Modbus RTU ist ein Anwendungsschicht-Messaging-Protokoll und bietet Master/Slave-Kommunikation zwischen Geräten, die zusammen über Bussysteme und Netzwerke verbunden sind. -
Seite 15: Montage, Anschluss Und Inbetriebnahme
ISOMETER® isoHV425 mit AGH422 Montage, Anschluss und Inbetriebnahme Abmessungen 45 70,5 31,1 47,5 74,5 Abbildung: Maßbild (in mm) Montage Anwendung in Schienenfahrzeugen/DIN EN 45545-2:2016 Beträgt der Abstand zu benachbarten Komponenten, die nicht die Anforderung der Norm DIN EN 45545-2 Tabelle 2 erfüllen, horizontal <20 mm oder vertikal <200 mm, sind diese als gruppiert zu betrachten. Siehe DIN EN 45545-2 Kapitel 4.3 Gruppierungsregeln. -
Seite 16: Anschluss
Montage, Anschluss und Inbetriebnahme Anschluss VORSICHT Verletzungsgefahr durch Berühren heißer Oberflächen! Bei Betrieb an Netzspannungen > 800 V kann das Gehäuse des AGH über 60 °C heiß sein. • Geräteflächen nach Zuschalten der Netzspannung nicht berühren. Die für die Verdrahtung erforderlichen Leiterquerschnitte sind im Kapitel 'Technische Daten' angegeben. Legende zu Anschlussbild Klemme Anschlüsse... -
Seite 17: Anschlussbild Für Isohv425(W)-D4
ISOMETER® isoHV425 mit AGH422 Anschlussbild für isoHV425(W)-D4-4 Abbildung: Anschlussbild mit RS-485-Schnittstelle isoHV425_D00082_06_M_XXDE/07.2023... - Seite 18 Montage, Anschluss und Inbetriebnahme Anschlussbild für isoHV425(W)-D4M-4 Abbildung: Anschlussbild mit Analogschnittstelle isoHV425_D00082_06_M_XXDE/07.2023...
-
Seite 19: Inbetriebnahme
ISOMETER® isoHV425 mit AGH422 Inbetriebnahme Korrekten Anschluss des ISOMETER®s an das zu überwachende Netz prüfen. Versorgungsspannung U für das ISOMETER® zuschalten. Das Gerät führt eine Kalibrierung, einen Selbsttest und eine Justierung auf das zu überwachende IT-Netz durch. Dieser Ablauf kann bei großen Netzableitkapazitäten bis zu 4 min dauern. Danach wird der aktuelle Isolationswiderstand als Standardanzeige eingeblendet, z. -
Seite 20: Bedienung
Bedienung Bedienung Bedien- und Display-Elemente Gerätefront Bedienelemente Funktion In Betrieb Vorwarnung Überspannung Alarm Unterspannung Aufwärts-Taste / Abwärts-Taste – Im Menü aufwärts oder abwärts bewegen. – Wert erhöhen oder verringern. Test-Taste (> 1,5 s drücken) Reset-Taste (> 1,5 s drücken) Eingabe-Taste –... - Seite 21 ISOMETER® isoHV425 mit AGH422 Display Display-Elemente Funktion Netznennspannung U Isolationswiderstand R Netzableitkapazität C Überwachte Leiter L1 L2 Spannungsart DC Pulssymbol: Störungsfreie Messwertaktualisierung Spannungsart AC °C Messwerte und Einheiten μ n F Hz k M Ω % m V A s Passwortschutz aktiv Im Menübetrieb wird die Arbeitsweise des jeweiligen Alarmrelais angezeigt.
-
Seite 22: Menü-Übersicht
Bedienung Menü-Übersicht Messwertanzeige Menüauswahl Parametereingabe Menüpunkt Parameter Ansprechwerte abfragen und einstellen Fehlerspeicher, Alarmrelais und Schnittstelle konfigurieren Verzögerungszeiten und Selbsttestzyklus einstellen Gerätesteuerung parametrieren Software-Version abfragen Historienspeicher abfragen und löschen Zur nächsthöheren Menüebene bewegen Messwerte anzeigen Übersicht Display Beschreibung Isolationswiderstand ✓ ± R k 1 k …... -
Seite 23: Aktuelle Messwerte Anzeigen
ISOMETER® isoHV425 mit AGH422 Display Beschreibung Netznennspannung L1 - L2 ✓ ~ ± U L1 L2 V …1,15 kV Auflösung: 1 V ; ab 1 kV: 0,01 kV Verlagerungsspannung L1/+ - PE ✓ ± U L1 DC 0 ±1,15 kV Auflösung: 1 V;... -
Seite 24: Ansprechwerte Für Unterspannung Und Überspannung Einstellen
Bedienung 4.4.2 Ansprechwerte für Unterspannung und Überspannung einstellen Anleitung Menü 'AL' öffnen. Parameter 'U <' für Unterspannung oder Parameter 'U >' für Überspannung wählen. Wert einstellen und mit Enter bestätigen. 4.4.3 Übersicht Ansprechwerte Display Aktivierung Einstellwert Beschreibung Bereich Vorwarnungswert R R1 <... -
Seite 25: Fehlerspeicher Aktivieren Oder Deaktivieren
ISOMETER® isoHV425 mit AGH422 K1 'r1' K2 'r2' LEDs Meldungsbeschreibung Display Display Gerätefehler E.xx 1 Err 2 Err Vorwarnung R1 +R1 < +R1 < Fehler R an L1/+ Vorwarnung R1 –R1 < –R1 < Fehler R an L2/– Alarm R2 +R2 <... -
Seite 26: Schnittstelle Konfigurieren (Isohv425-D4-4)
Bedienung 4.5.4 Schnittstelle konfigurieren (isoHV425-D4-4) Display Einstellwert Beschreibung Bereich Adr = 0 aktiviert isoData mit kontinuierlicher 0/3…90 Bus-Adr. Datenausgabe (115k2, 8E1) ---/ '---': BMS-Bus (9k6, 7E1) Adr 1 '---' ) Baudrate 1,2k…115k '1,2k' … '115k': Modbus (variabel) Adr 2 8E1 - 8 Daten-Bit, even Parity, 1 Stop-Bit Modbus 8o1 - 8 Daten-Bit, odd Parity, 1 Stop-Bit 8n1 - 8 Daten-Bit, no Parity, 1 Stop-Bit... -
Seite 27: Verzögerungen Und Selbsttestzyklus Einstellen (T)
0. . .999 Passwort für Parametereinstellung Netzanschlusstest S.Ct Gerätetest bei Gerätestart Auf Werkseinstellung zurücksetzen Nur für Bender-Service FAC Werkseinstellung Kundeneinstellung Werkseinstellungen wiederherstellen Alle Einstellungen, mit Ausnahme der Schnittstellen-Parameter, werden auf Werkseinstellung zurückgesetzt. MENU-Taste drücken (> 1,5 s). Zu 'SEt' navigieren und mit Enter bestätigen. -
Seite 28: Historienspeicher Anzeigen
Bedienung Historienspeicher anzeigen Menü 'HiS' aufrufen und aufwärts oder abwärts bewegen. Historienspeicher löschen Menü 'HiS' aufrufen, zu 'Clr' navigieren und bestätigen. 4.10 Software-Version abfragen (InF) Die Software-Version wird in Laufschrift ausgegeben. Sie kann danach schrittweise mit der Aufwärts- oder Abwärts-Taste ausgegeben werden. Anleitung MENU-Taste drücken (>... -
Seite 29: Datenzugriff Mittels Rs-485-Schnittstelle
ISOMETER® isoHV425 mit AGH422 Datenzugriff mittels RS-485-Schnittstelle Datenzugriff mittels BMS-Protokoll Das BMS-Protokoll ist wesentlicher Bestandteil der Bender-Messgeräte-Schnittstelle (BMS-Bus-Protokoll). Die Datenübertragung erfolgt mit ASCII-Zeichen. BMS Kanal Nr. Betriebswert Alarm Vorwarnung R1 Alarm R2 Unterspannung Überspannung Anschlussfehler Erde (E.01) Anschlussfehler Netz (E.02) Alle anderen Gerätefehler (E.xx) -
Seite 30: Modbus-Register Schreiben (Parametrierung)
Datenzugriff mittels RS-485-Schnittstelle Befehl des Masters an das ISOMETER® Im nachfolgenden Beispiel fragt der Master vom ISOMETER® mit der Adresse 3 den Inhalt des Registers 1003 an. Das Register enthält die Kanalbeschreibung von Messkanal 1. Byte Name Beispiel Byte 0 ISOMETER®... -
Seite 31: Exception-Code
ISOMETER® isoHV425 mit AGH422 Antwort des ISOMETER®s an den Master Byte Name Beispiel Byte 0 ISOMETER® Modbus-Adresse 0x03 Byte 1 Funktionscode 0x10 Byte 2, 3 Startregister 0x0BBB Byte 4, 5 Anzahl der Register 0x0001 Byte 6, 7 CRC16 Checksumme 0x722A 5.2.3 Exception-Code Kann das ISOMETER®... -
Seite 32: Belegung Modbus-Register
Datenzugriff mittels RS-485-Schnittstelle Belegung Modbus-Register 5.3.1 Modbus-Messwertregister Die Information in den Registern ist je nach Gerätezustand entweder der Messwert ohne Alarm, der Messwert mit Alarm 1, der Messwert mit Alarm 2 oder der Gerätefehler. Für weitere Informationen siehe , Seite 33. Messwert Register Gerätefehler... -
Seite 33: Float = Gleitkommawerte Der Kanäle
ISOMETER® isoHV425 mit AGH422 5.3.1.2 Float = Gleitkommawerte der Kanäle Darstellung der Bitfolge für die Verarbeitung analoger Messwerte nach IEEE 754 Word 0x00 0x01 Byte HiByte LoByte HiByte LoByte 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 Exponent Mantisse Vorzeichen... -
Seite 34: R&U = Bereich Und Einheit
Datenzugriff mittels RS-485-Schnittstelle 5.3.1.4 R&U = Bereich und Einheit Bedeutung Einheit Ungültig (init) Keine Einheit Baud °C °F Sekunde Minute Stunde Monat Gültigkeitsbereich Wahrer Wert Wahrer Wert ist kleiner Wahrer Wert ist größer Ungültiger Wert • Bits 0 bis 4: Codierung der Einheit •... -
Seite 35: Modbus-Parameterregister
ISOMETER® isoHV425 mit AGH422 5.3.1.5 Kanalbeschreibungen Wert Messwertbeschreibung / Meldung Bemerkung 1 (0x01) Isolationsfehler 71 (0x47) Isolationsfehler Isolationswiderstand R 76 (0x4C) Spannung Messwert in V 77 (0x4D) Unterspannung 78 (0x4E) Überspannung 82 (0x52) Kapazität Messwert in F 86 (0x56) Isolationsfehler Impedanz Z 101 (0x65) Anschluss Netz... - Seite 36 Datenzugriff mittels RS-485-Schnittstelle Register Eigenschaft Beschreibung Format Einheit Wertebereich Aktivierung Alarmwert Überspannung 'U >' 0 = off 3010 UINT 16 1 = on 3011 Alarmwert Überspannung 'U >' UINT 16 U < … 1100 Memoryfunktion für 0 = off 3012 UINT 16 Alarmmeldungen (Fehlerspeicher) 'M' 1 = on...
-
Seite 37: Meldezuordnung Der Relais
ISOMETER® isoHV425 mit AGH422 Register Eigenschaft Beschreibung Format Einheit Wertebereich 0 = Stopp Stopp-Modus anfordern 3026 UINT 16 (0 = Geräte deaktivieren) 1 = --- 3027 Meldezuordnung Relais 1 'r1' UINT 16 Bit 9 … Bit 1 3028 Meldezuordnung Relais 2 'r2' UINT 16 Bit 9 …... - Seite 38 Datenzugriff mittels RS-485-Schnittstelle Displayanzeige Bedeutung Alarmmeldung U - Unterspannung rx U < V Alarmmeldung U - Überspannung rx U > V rx test Manuell gestarteter Selbsttest rx S.AL Gerätestart mit Alarm Beim Lesen: 0 Reserviert Beim Schreiben: beliebiger Wert Beim Lesen: 0 Reserviert Beim Schreiben: beliebiger Wert Beim Lesen: 0...
-
Seite 39: Isodata-Datenstring
ISOMETER® isoHV425 mit AGH422 IsoData-Datenstring Im IsoData-Modus sendet das ISOMETER® etwa sekündlich den gesamten Datenstring. Eine Kommunikation mit dem ISOMETER® ist in diesem Modus nicht möglich und es dürfen keine weiteren Sender an der RS-485- Busleitung angeschlossen sein. IsoData ist im Menü 'out', Menüpunkt 'Adr' aktiviert, wenn Adr = 0 eingestellt ist. In diesem Fall blinkt in der Messwertanzeige das Symbol 'Adr'. -
Seite 40: Technische Daten
Technische Daten Technische Daten Technische Daten isoHV425 ( )* = Werkseinstellung Isolationskoordination nach IEC 60664-1/-3 Definitionen Versorgungskreis (IC2) A1, A2 Ausgangskreis (IC3) 11, 14, 24 Steuerkreis (IC4) Up, KE, T/R, A, B, AK1, GND, AK2; M+, M– Bemessungsspannung 240 V Überspannungskategorie Bemessungs-Stoßspannung IC2/(IC3-4) -
Seite 41: Überwachtes It-System
ISOMETER® isoHV425 mit AGH422 Überwachtes IT-System Netznennspannung U mit AGH422 AC 0…1000 V / DC 0…1000 V Toleranz von U AC +10 %, DC +10 % Netznennspannungsbereich U mit AGH422 (UL508) AC/DC 0…600 V Frequenzbereich von U DC, 15…460 Hz Messkreis Zulässige Netzableitkapazität C ≤... - Seite 42 Technische Daten Betriebsmessunsicherheit ±5 %, mindestens ±5 V Anzeigebereich Messwert Netzableitkapazität bei R > 20 k 0…200 F Betriebsmessunsicherheit ±15 %, mindestens ±2 F Passwort off / 0…999 (0, off)* Fehlerspeicher Alarmmeldungen on/(off)* Schnittstelle (nur isoHV425-D4-4) Schnittstelle / Protokoll RS-485 / (BMS)*, Modbus RTU, isoData Baudrate BMS (9,6 kBit/s), Modbus RTU (einstellbar), isoData (115,2 kBits/s)
- Seite 43 ISOMETER® isoHV425 mit AGH422 Schaltglieder Schaltglieder 2 x 1 Schließer, gemeinsame Klemme 11 Arbeitsweise Ruhestrom/Arbeitsstrom (Ruhestrom)* Elektrische Lebensdauer bei Bemessungsbedingungen 10.000 Schaltspiele Kontaktdaten nach IEC 60947-5-1 Gebrauchskategorie AC-12 / AC-14 / DC-12 / DC-12 / DC-12 Bemessungsbetriebsspannung 230 V / 230 V / 24 V / 110 V / 220 V Bemessungsbetriebsstrom 5 A / 2 A / 1 A / 0,2 A / 0,1 A Minimale Kontaktbelastbarkeit...
-
Seite 44: Technische Daten Agh422
Technische Daten Sonstiges Betriebsart Dauerbetrieb Einbaulage Kühlschlitze müssen senkrecht durchlüftet werden Schutzart Einbauten (DIN EN 60529) IP30 Schutzart Klemmen (DIN EN 60529) IP20 Gehäusematerial Polycarbonat Schnellbefestigung auf Hutprofilschiene IEC 60715 Schraubbefestigung 2 x M4 mit Montageclip Gewicht ≤ 150 g Technische Daten AGH422 Isolationskoordination nach IEC 60664-1/-3 Definitionen... - Seite 45 ISOMETER® isoHV425 mit AGH422 Messkreis Messspannung U ±45 V Messstrom I bei R ≤ 120 A Innenwiderstand DC R ≥ 390 k Umwelt/EMV IEC 61326-2-4; DIN EN 50121-3-2 Umgebungstemperaturen Betrieb U < 700 V –40…+70 °C Betrieb U > 700 V –40…+55 ºC Transport –40…+85 °C...
-
Seite 46: Anschluss (Für Isometer® Und Agh)
Technische Daten Schraubbefestigung 2 x M4 mit Montageclip Gewicht ≤ 150 g Anschluss (für ISOMETER® und AGH) Schraubklemmen Nennstrom ≤ 10 A Anzugsmoment 0,5…0,6 Nm (5…7 lb-in) Querschnitt AWG 24…12 Abisolierlänge 8 mm Starr/flexibel 0,2…2,5 mm Flexibel mit Aderendhülse mit/ohne Kunststoffhülse 0,25…2,5 mm Mehrleiter starr 0,2…1,5 mm... -
Seite 47: Normen Und Zulassungen
Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://www.bender.de/fileadmin/content/Products/CE/CEKO_isoXX425.pdf UKCA-Konformitätserklärung Hiermit erklärt die Bender GmbH & Co. KG, dass das unter die Funkrichtlinie fallende Gerät der RED-Richtlinie 2017 (S.I. 2017/1206). entspricht. Der vollständige Text der UKCA-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://www.bender.de/fileadmin/content/Products/UKCA/UKCA_isoXX425.pdf Bestelldaten ISOMETER®... -
Seite 48: Änderungshistorie
Technische Daten Änderungshistorie Datum Dokumenten- Gültig ab Zustand/Änderungen version Software 09.2021 Redaktionelle Überarbeitung S. 21 Hinweis Schienenfahrzeuge S. 51 Normen und Zertifikate „Bahnnorm“, Änderungshistorie 02.2022 S.51 Korrektur Bestelldaten, Änderungshistorie 07.2023 Redaktionelle Überarbeitung • Übernahme ins SMC inkl. neues CI • Bessere Trennung von beschreibenden und anleitenden Texten (Funktion/Betrieb) •... - Seite 49 Alle Rechte vorbehalten. 35305 Grünberg Nachdruck und Vervielfältigung nur mit Germany Genehmigung des Herausgebers. © Bender GmbH & Co. KG, Germany Subject to change! The specified Tel.: +49 6401 807-0 All rights reserved. standards take into account the edition info@bender.de Reprinting and duplicating only with valid until 07.2023 unless otherwise...
