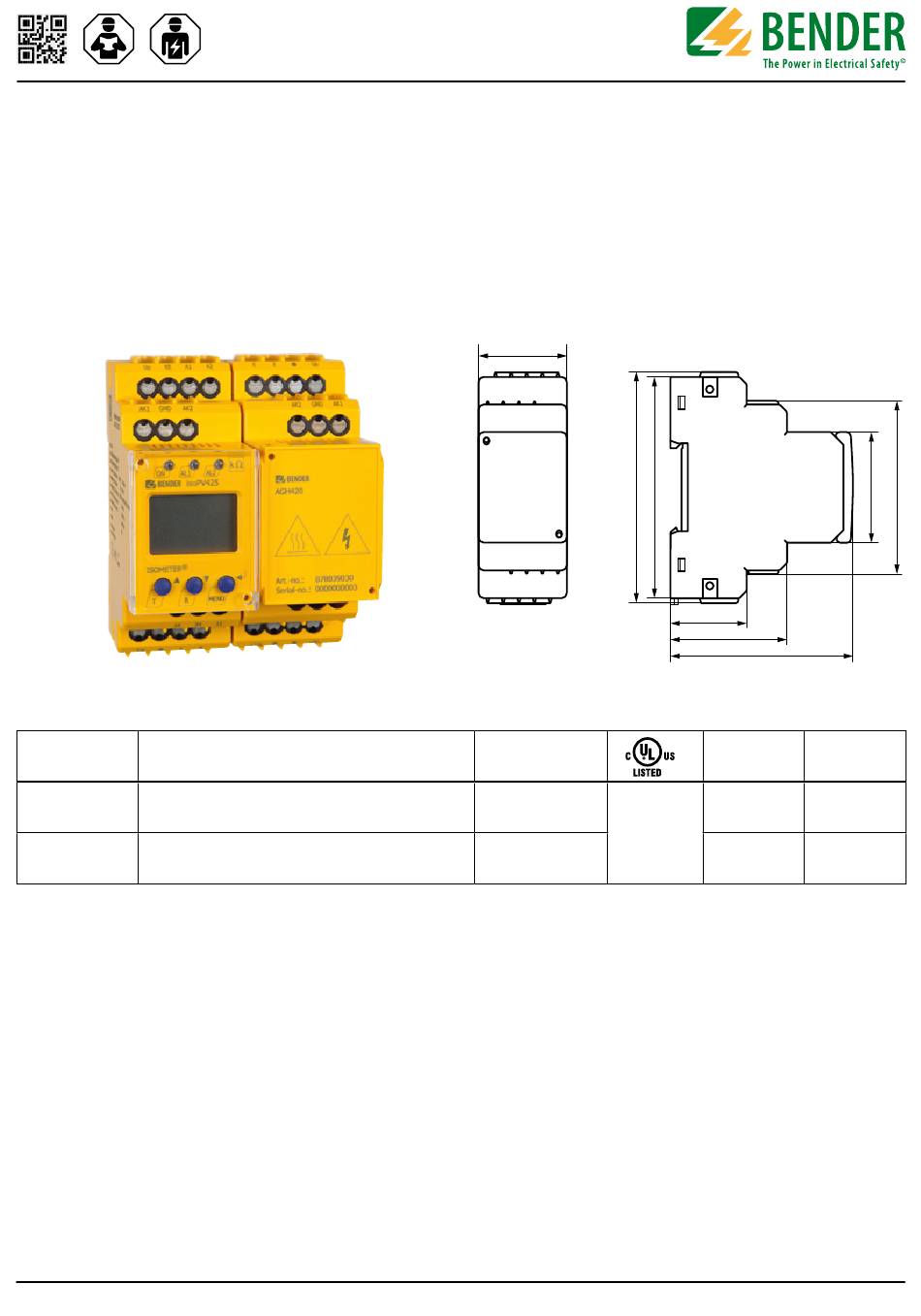

ISOMETER® isoPV425
mit Ankoppelgerät AGH420 / with coupling device AGH420
Kurzanleitung
Isolationsüberwachungsgerät für ungeerdete DC-Strom-
kreise (IT-Systeme) für Photovoltaik-Anlagen bis 3(N)AC,
AC 690 V/DC 1000 V
Diese Kurzanleitung gilt für folgende Geräte:
Gerätetyp
Device type
isoPV425-D4-4
R
: 2...500 kΩ (Werkseinstellung/Factory setting: 10 kΩ)
an1
+ AGH420
R
: 1...490 kΩ (Werkseinstellung/Factory setting: 5 kΩ)
an2
isoPV425-D4-4
R
: 2...500 kΩ (Werkseinstellung/Factory setting: 10 kΩ)
an1
+ AGH420
R
: 1...490 kΩ (Werkseinstellung/Factory setting: 5 kΩ)
an2
i
Die Kurzanleitung ersetzt nicht das Handbuch. Das
Handbuch finden Sie auf unserer Homepage:
Lieferumfang
• isoPV425
• AGH420
• Montage-Clip
• Kurzanleitung DE/EN
• Sicherheitshinweise
isoPV425_D00028_04_Q_DEEN/ 11.2022
Kurzanleitung / Quickstart-guide
Ansprechwerte
Response values
https://www.bender.de/service-support/downloadbereich
Insulation monitoring device for unearthed DC circuits
(IT systems) for photovoltaic systems up to 3(N)AC,
AC 690 V/DC 1000 V
36
93
90
This guide applies to the following devices:
Klemme
Terminal
Federklemme
Push-wire terminal
yes
Schraubklemme
Screw-type terminal
i
This quickstart-guide does not replace the operating
manual. You can find the operating manual on our
homepage:
• isoPV425
• AGH420
• Mounting clip
• Quickstart-guide DE/EN
• Safety instructions
Quick-start guide
31,1
47,5
74,5
Software
Version
D0xxx Vx.xx
B71036303
ja
D0xxx Vx.xx
D0xxx Vx.xx
B91036303
D0xxx Vx.xx
Scope of delivery
Quickstart-guide DE/EN
45 70,5
Art.-Nr.
Art. No.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bender ISOMETER isoPV425

Inhaltszusammenfassung für Bender ISOMETER isoPV425

  • Seite 1 Die Kurzanleitung ersetzt nicht das Handbuch. Das This quickstart-guide does not replace the operating Handbuch finden Sie auf unserer Homepage: manual. You can find the operating manual on our homepage: https://www.bender.de/service-support/downloadbereich Lieferumfang Scope of delivery • isoPV425 • isoPV425 • AGH420 •...

  • Seite 2: Bestimmungsgemäße Verwendung

    ISOMETER® isoPV425 Bestimmungsgemäße Verwendung Intended use Das ISOMETER® der Serie isoPV425 überwacht den Isola- The ISOMETER® of the isoPV425 series monitors the in- tionswiderstand R von ungeerdeten AC/DC-Haupt- sulation resistance R of unearthed AC/DC main circuits stromkreisen (IT-Systemen) mit Netznennspannungen (IT systems) with nominal system voltages of 3(N)AC, von 3(N)AC, AC/DC 0…690 V oder DC 0…1000 V.

  • Seite 3: Wiring Diagram

    ISOMETER® isoPV425 Anschlussbild Wiring diagram DC + DC - Test / Reset GND AK2 30 mm 30 mm AGHxxx MENU COM465IP L1/+ L2/- RS-485 J-Y(St)Y 2x0,6 Legende zum Anschlussbild Wiring diagram legend Anschlüsse Klemme/ Terminal Connections Anschluss an die Versorgungsspannung U über Connection to the supply voltage U via a fuse:...

  • Seite 4: Menü-Übersicht

    ISOMETER® isoPV425 Menu overview Menü-Übersicht Messwertanzeige Menüauswahl Parametereingabe Measurement display Menu selection Parameter selection > < 1.5 s > > 1.5 s 1.5 s . . . < t > 5 Min. < > 1.5 s R [k ] C [µF] U L1 L2 [V ] UL1 [V ] <...

  • Seite 5: Display Elements

    ISOMETER® isoPV425 Display-Elemente Display elements Funktion Display Function Netznennspannung U Nominal system voltage U Isolationswiderstand R Insulation resistance R Netzableitkapazität C System leakage capacitance C L1,L2, Überwachter Leiter L1,L2, Monitored conductor Spannungsart DC Voltage type DC Störungsfreie Messwertaktuali- Disturbance-free measurement sierung value update Spannungsart AC...
  • Seite 6 ISOMETER® isoPV425 Ansprechwerte Response values Ansprechwert R ........... 2…500 kΩ (10 kΩ)* Response value R ......... 2…500 kΩ (10 kΩ)* Ansprechwert R ..........1…490 kΩ (5 kΩ)* Response value R ........... 1…490 kΩ (5 kΩ)* Ansprechunsicherheit R ...... ±15 %, mindestens ±1 kΩ Relative uncertainty R .......

  • Seite 7: Normen, Zulassungen Und Zertifizierungen

    ISOMETER® isoPV425 Federklemmen: Push-wire terminals: Nennstrom ................≤ 10 A Nominal current ..............≤ 10 A Leitergrößen ..............AWG 24-14 Conductor sizes ............AWG 24-14 Abisolierlänge ..............10 mm Stripping length ..............10 mm Starr ................0,2…2,5 mm² Rigid ................0.2…2.5 mm² Flexibel ohne Aderendhülse ........0,75…2,5 mm² Flexible without ferrules ........0.75…2.5 mm²...
  • Seite 8 Nachdruck und Vervielfältigung Reprinting and duplicating nur mit Genehmigung des Herausgebers. only with permission of the publisher. Bender GmbH & Co. KG Bender GmbH & Co. KG Postfach 1161 • 35301 Grünberg • Deutschland PO Box 1161 • 35301 Grünberg • Germany Londorfer Str.
