Funktion
Bei jedem Gerätestart wird eine neue Log-Datei erzeugt. Wenn im Betrieb die aktuelle Da-
teigröße den Wert von 10 MByte überschreitet, wird eine neue Datei erzeugt. Der Dateina-
me enthält die Uhrzeit und das Datum des Erstellungszeitpunkts. Die typische Zeit bis zum
Erreichen der maximalen Dateigröße beträgt etwa 2 Tage. Somit können auf einer 2 GByte-
µSD-Karte für etwa 400 Tage Daten aufgezeichnet werden.
Falls die Karte ihre maximale Datengrenze erreicht hat, wird jeweils die älteste Datei über-
schrieben. Der ebenfalls auf die µSD-Karte kopierte Historienspeicher enthält alle Alarme
im csv.-Format.
3.3.3 Isolationsüberwachung
Zur Isolationsüberwachung wird dem IT-Netz eine pulsförmige Messwechselspannung
überlagert. Der Messpuls besteht aus positiven und negativen Rechteck-Pulsen gleicher
Amplitude. Deren Periodendauer ist abhängig von den jeweiligen Ableitkapazitäten und
den Isolationswiderständen des überwachten IT-Systems.
Ein Isolationsfehler zwischen IT-System und Erde schließt den Messkreis. Unterschreitet der
Isolationswiderstand zwischen Netz und Erde die eingestellten Ansprechwerte R
(Ansprechwert R
R
an2
zugehörige Alarmrelais „K1" (11, 12, 14) bzw. „K2" (21, 22, 24). Erfasste Isolationsfehler wer-
den über den BMS-Bus weiteren Busteilnehmern signalisiert. Außerdem leuchten die
Alarm-LEDs ALARM 1 bzw. ALARM 2 auf.
3.3.4

Isolationsfehlersuche (isoPV1685P)

Zur Isolationsfehlersuche wird dem fehlerbehafteten IT-Netz ein Prüfstrom überlagert, mit
dessen Hilfe Isolationsfehlersuchgeräte der Serie EDS... den Isolationsfehler lokalisieren
können. Das ISOMETER® verfügt über einen internen Prüfstromgenerator mit I
isoPV1685xxx_D00007_08_M_XXDE/03.2023
U
m

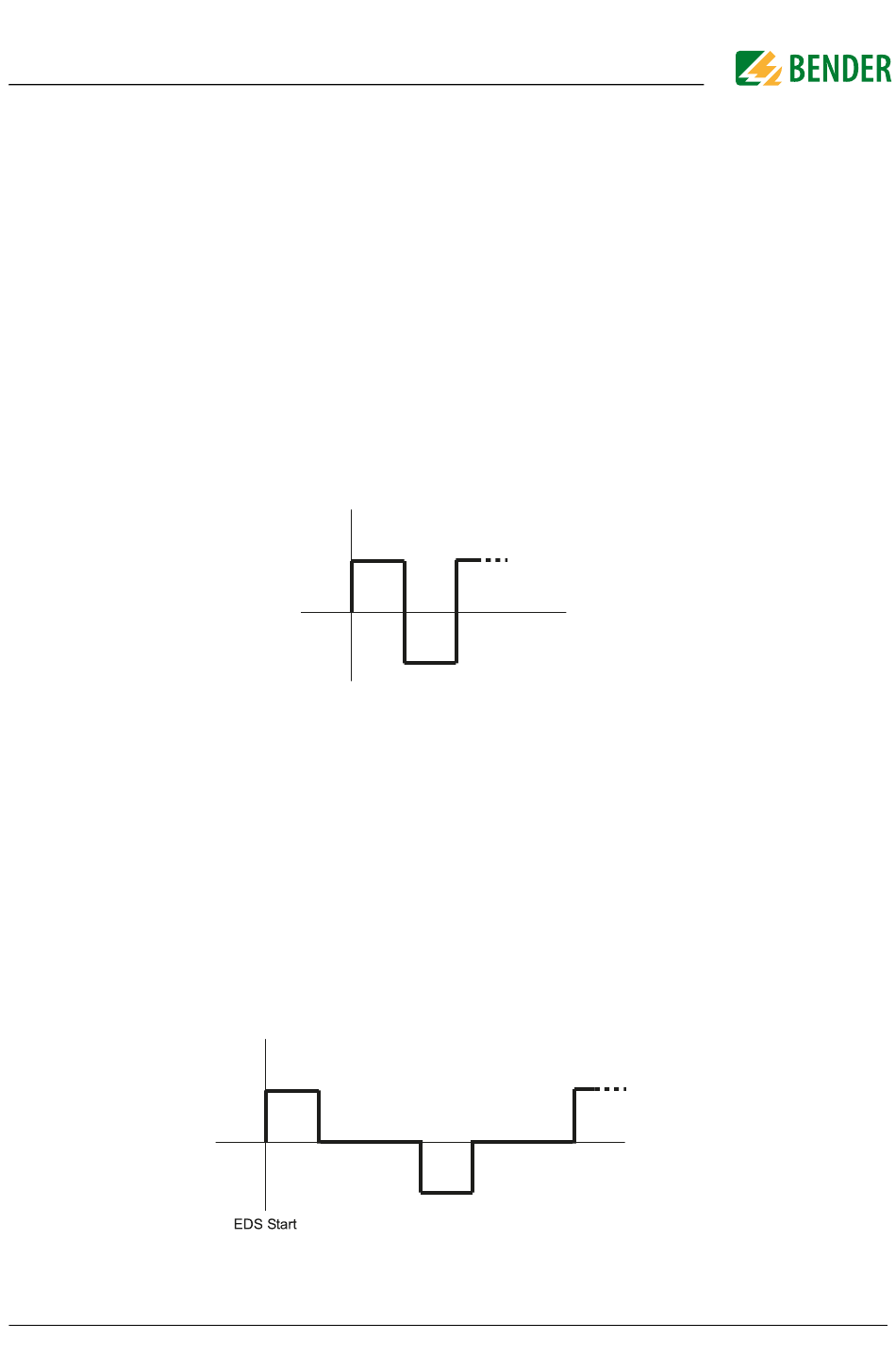

Pulsfolge der Messspannung für die Isolationsfehler-Überwachung
kann gleich oder höher als R
an1
I
L
2 s
Pulsfolge des internen Prüfstromgenerators für die Isolationsfehlersuche
an2
4 s 2 s 4 s
t
eingestellt werden), schalten die
t
und
an1
DC 50 mA.
L
15
