6. Inbetriebnahme

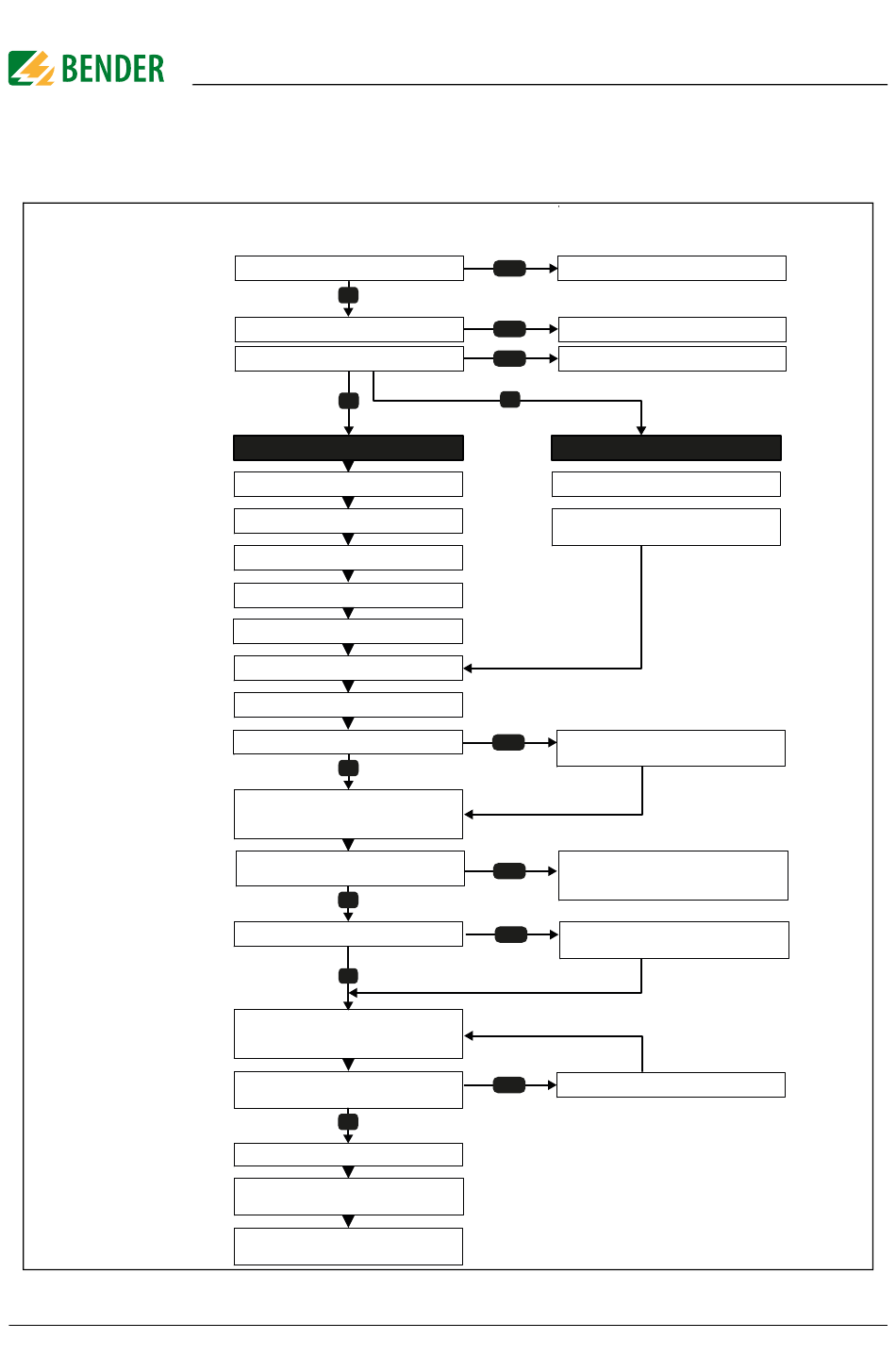

6.1 Inbetriebnahmeschema Isolationsfehlerüberwachung
Vor dem Geräteanschluss Anlage
spannungsfrei schalten
28
Netz = IT-System ?
ja
U n ≥ DC1500 V ?
U n ≥ AC1000 V ?
ja
Geräteanschluss
E und KE an PE
Netz an L+/ L-
Messstromwandler an k, l, kT, lT
CAN-Bus an CAN-Buchse
Speisespannung an A1/A2
Speisespannung zuschalten
Netzspannung zuschalten
Selbsttest
ja
Optional: Uhr einstellen
isoPV1685P: CAN
isoPV1685RTU: BMS, Modbus
Soll Werkseinstellung
beibehalten werden?
ja
Sind alle Alarm-LEDs ausgeschaltet?
ja
Funktionsprüfung mit geeignetem
Widerstand von Netz nach Erde,
50% des Ansprechwertes R
Alarm-LEDs leuchten?
Alarmrelais schalten?
ja
Widerstand entfernen
Alarm-LEDs erlöschen?
Alarmrelais umgeschaltet?
Das isoPV1685... ist funktions-
tüchtig und richtig angeschlossen
nein
isoPV1685... nicht geeignet
nein
isoPV1685... nicht geeignet
nein
isoPV1685RTU nicht geeignet
ja
Optionaler Geräteanschluss
BMS-Bus bzw. Modbus an A, B, S
Melde-Peripherie an K1, K2, K3
11-12-14, 21-22-24, 31-32-34
Anschluss- oder Gerätefehler:
nein
Einstellungen vornehmen über
nein
Schalter SS8103, CAN, BMS
oder Modbus (isoPV1685RTU)
Eingestellter Ansprechwert ist
nein
unterschritten, evtl. anpassen
an2
nein
Anschlüsse kontrollieren
