Bender ISOMETER isoPV425 Kurzanleitung

Isolationsüberwachungsgerät für ungeerdete dc-stromkreise (it-systeme) für photovoltaik-anlagen bis 3(n)ac, ac 690 v / dc 1000 v/mit ankoppelgerät agh420
Vorschau ausblenden Andere Handbücher für ISOMETER isoPV425:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

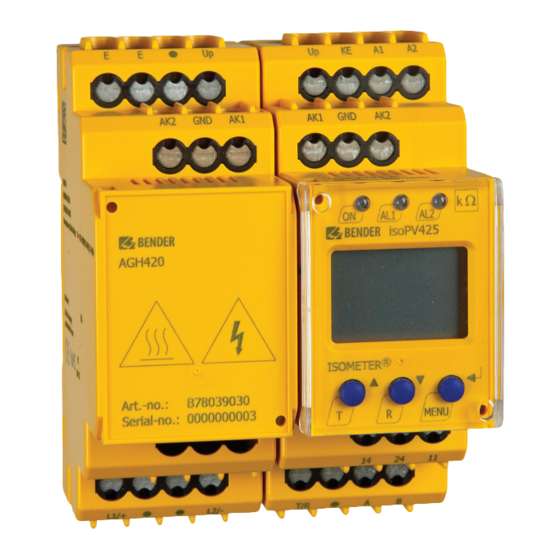

ISOMETER® isoPV425
mit Ankoppelgerät AGH420
Isolationsüberwachungsgerät für ungeerdete
DC-Stromkreise (IT-Systeme)
für Photovoltaik-Anlagen bis
3(N)AC, AC 690 V / DC 1000 V. Software-Version: D404 V2.xx
Diese Kurzanleitung richtet sich an Fachpersonal der Elektrotechnik und Elek-
tronik. Sie ersetzt nicht das Handbuch. Stellen Sie sicher, dass das Personal das
Handbuch gelesen und alle Hinweise, die die Sicherheit betreffen, verstanden
hat. Das Handbuch finden Sie unter:
www.bender.de/service-support/downloadbereich
1. Bestimmungsgemäße Verwendung
Das ISOMETER® der Serie isoPV425 überwacht den Isolationswiderstand R
von ungeerdeten AC/DC-Haupstromkreisen (IT-Systemen) mit Netznenn-
spannungen von 3(N)AC, AC/DC 0 ... 690 V oder DC 0 ... 1000 V. Die in
3(N)AC-, AC/DC-Systemen vorhandenen gleichstromgespeisten Komponen-
ten haben keinen Einfluss auf das Ansprechverhalten, wenn mindestens ein
Laststrom von DC 10 mA fließt. Durch die separate Versorgungsspannung U
ist auch die Überwachung eines spannungslosen Systems möglich. Die maxi-
mal zulässige Netzableitkapazität C
stets mit dem Ankoppelgerät AGH420 betrieben.
isoPV425_D00028_03_Q_DEEN/05.2018
Zwischen L1/+ und L2/- muss, für die korrekte Funktion des
ISOMETERS®, ein Netzinnenwiderstand
Quelle (z. B. Transformator) oder die Last vorhanden sein.
Kurzanleitung/
Quickstart guide
beträgt 1000 μF. Das ISOMETER® wird
e
F
≤
1 kΩ über die
s
1
