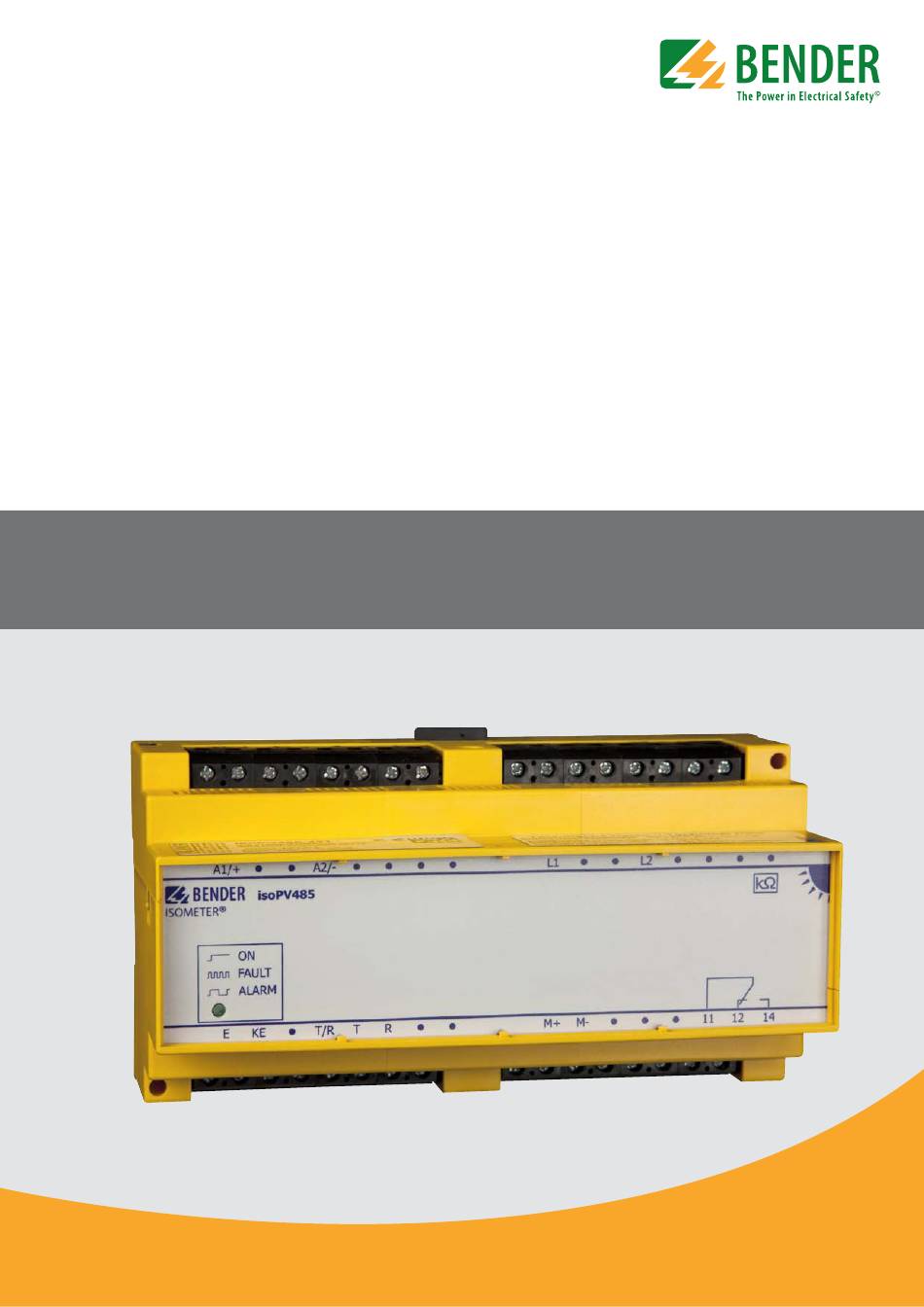

- Seite 1 ISOMETER® isoPV485 Isolationsüberwachungsgerät für ungeerdete AC/DC IT-Systeme in kleinen bis mittleren Photovoltaikanlagen Mit Sicherheit Spannung TDB106032de/04.2013...
- Seite 2 ISOMETER® isoPV485 Isolationsüberwachungsgerät für ungeerdete AC/DC IT-Systeme in kleinen bis mittleren Photovoltaikanlagen Produktbeschreibung Die ISOMETER® isoPV485 werden zur Isolationsüberwachung in Solarkraftwerken einge- setzt. Es wird der Isolationswiderstand zwischen den Solarpanels und des Wechselrichters gegen Erde überwacht. Durch das patentierte AMP Messverfahren werden Isolations fehler an allen Punkten des Netzes mit gleicher Empfindlichkeit gemessen.
- Seite 3 ISOMETER® isoPV485 Bedienelemente Betriebs- und Melde-LED: leuchtet bei Betrieb, blinkt bei Alarm- (0,3 Hz) oder Systemfehlern (2 Hz) Anschlussschaltbild Versorgungsspannung U (siehe Bestell- angaben) über Schmelzsicherung Getrennter Anschluss von E, KE an PE Anschluss des zu überwachenden AC- Systems, DC: Klemmen L1, L2 mit Leiter L+, L- verbinden Sicherung als Leitungsschutz gemäß...
- Seite 4 AC 14 DC-12 DC-12 DC-12 Bemessungsbetriebsspannung 230 V 230 V 24 V 110 V 220 V Bemessungsbetriebsstrom 0,2 A 0,1 A Minimale Kontaktbelastbarkeit 1 mA bei AC/DC ≥ 10 V Bender GmbH & Co. KG Postfach 1161 • 35301 Grünberg • Germany Londorfer Straße 65 • 35305 Grünberg • Germany Tel.: +49 6401 807-0 • Fax: +49 6401 807-259 BENDER Group E-Mail: info@bender-de.com • www.bender-de.com...
