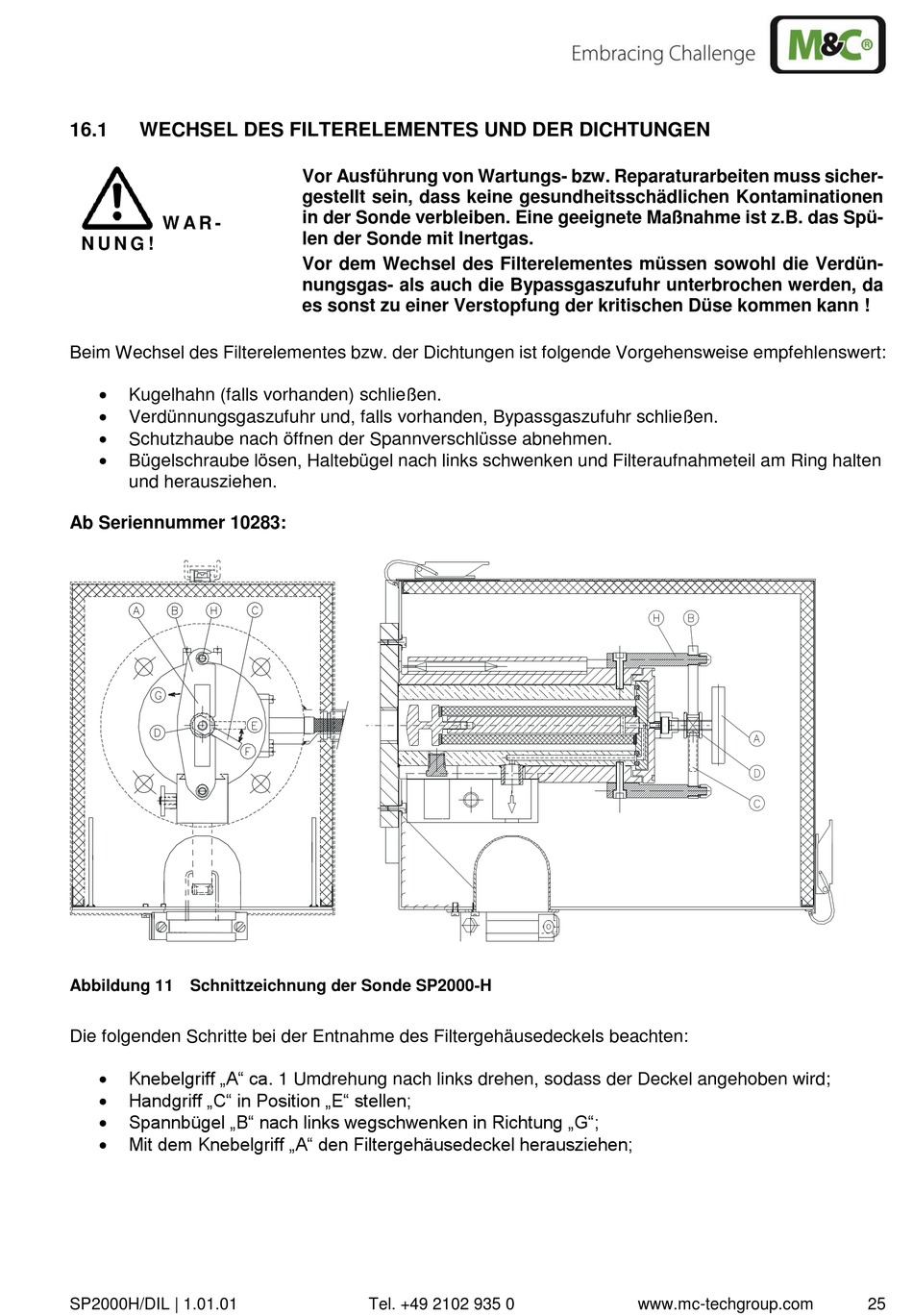

Wechsel Des Filterelementes Und Der Dichtungen; Abbildung 11 Schnittzeichnung Der Sonde Sp2000-H - M&C SP Serie Betriebsanleitung

16.1

WECHSEL DES FILTERELEMENTES UND DER DICHTUNGEN

W A R -
N U N G !
Beim Wechsel des Filterelementes bzw. der Dichtungen ist folgende Vorgehensweise empfehlenswert:

Kugelhahn (falls vorhanden) schließen.

Verdünnungsgaszufuhr und, falls vorhanden, Bypassgaszufuhr schließen.

Schutzhaube nach öffnen der Spannverschlüsse abnehmen.

Bügelschraube lösen, Haltebügel nach links schwenken und Filteraufnahmeteil am Ring halten
und herausziehen.
Ab Seriennummer 10283:

Abbildung 11 Schnittzeichnung der Sonde SP2000-H

Die folgenden Schritte bei der Entnahme des Filtergehäusedeckels beachten:

Knebelgriff „A" ca. 1 Umdrehung nach links drehen, sodass der Deckel angehoben wird;

Handgriff „C" in Position „E" stellen;

Spannbügel „B" nach links wegschwenken in Richtung „G";

Mit dem Knebelgriff „A" den Filtergehäusedeckel herausziehen;
SP2000H/DIL | 1.01.01
Vor Ausführung von Wartungs- bzw. Reparaturarbeiten muss sicher-
gestellt sein, dass keine gesundheitsschädlichen Kontaminationen
in der Sonde verbleiben. Eine geeignete Maßnahme ist z.B. das Spü-
len der Sonde mit Inertgas.
Vor dem Wechsel des Filterelementes müssen sowohl die Verdün-
nungsgas- als auch die Bypassgaszufuhr unterbrochen werden, da
es sonst zu einer Verstopfung der kritischen Düse kommen kann !
Tel. +49 2102 935 0 www.mc-techgroup.com 25
