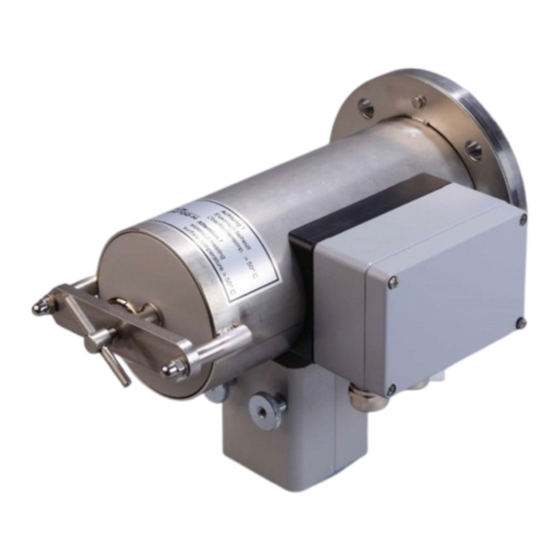

Gasentnahmesonden Serie SP
SP2100-H
Betriebsanleitung
Version 1.00.01

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für M&C SP Serie

Inhaltszusammenfassung für M&C SP Serie

  • Seite 1 ® Gasentnahmesonden Serie SP SP2100-H Betriebsanleitung Version 1.00.01...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Allgemeine Hinweise ........................4 Konformitätserklärung ....................... 4 Sicherheitshinweise ........................5 Garantie ............................5 Verwendete Begriffsbestimmungen und Signalzeichen ............6 Einführung ........................... 7 Seriennummer ........................7 Spannungsversorgung ......................7 Technische Daten ........................8 Anwendung ..........................8 Beschreibung ..........................8 10 Warenempfang ..........................9 11 Vorbereitung zur Installation ....................
  • Seite 3 Sehr geehrter Kunde, wir haben diese Bedienungsanleitung so aufgebaut, dass alle für das Produkt notwendigen Informationen schnell und einfach zu finden und zu verstehen sind. Sollten trotzdem Fragen zu dem Produkt oder dessen Anwendung auftreten, zögern Sie nicht und wenden Sie sich direkt an M&C oder den für Sie zuständigen Vertragshändler. Entsprechende Kontaktadressen finden Sie im Anhang dieser Bedienungsanleitung.

  • Seite 4: Allgemeine Hinweise

    Firmenzentrale M&C TechGroup Germany GmbH  Rehhecke 79  40885 Ratingen  Deutschland Telefon: 02102 / 935 - 0 Fax: 02102 / 935 - 111 E - mail: info@mc-techgroup.com www.mc-techgroup.com ALLGEMEINE HINWEISE Das in dieser Bedienungsanleitung beschriebene Produkt wurde in einem sicherheitstechnisch einwandfreien und geprüften Zustand ausgeliefert.

  • Seite 5: Sicherheitshinweise

    SICHERHEITSHINWEISE Bitte nachfolgende grundlegende Sicherheitsvorkehrungen bei Montage, Inbetriebnahme und Betrieb des Gerätes beachten: Vor Inbetriebnahme und Gebrauch des Gerätes die Bedienungsanleitung lesen. Die in der Betriebsanleitung aufgeführten Hinweise und Warnungen sind zu befolgen. Arbeiten an elektrotechnischen Geräten dürfen nur von Fachpersonal nach den zur Zeit gültigen Vorschriften ausgeführt werden.

  • Seite 6: Verwendete Begriffsbestimmungen Und Signalzeichen

    VERWENDETE BEGRIFFSBESTIMMUNGEN UND SIGNALZEICHEN bedeutet, dass Tod, schwere Körperverletzung und/oder erheblicher Sachschaden eintreten werden, wenn entsprechenden Vorsichtsmaßnahmen nicht getroffen werden. G E F AH R ! bedeutet, dass Tod, schwere Körperverletzung und/oder erheblicher Sachschaden eintreten können, wenn entsprechenden Vorsichtsmaßnahmen nicht getroffen werden. W A R N U N G ! bedeutet, das eine leichte Körperverletzung eintreten kann, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden.

  • Seite 7: Einführung

    EINFÜHRUNG Bei der kontinuierlichen Gasentnahme für analytische Messungen erfolgt bereits mit M&C Entnahmesonden unmittelbar am Entnahmepunkt eine Feinstaubfiltration. Hierdurch wird ein Teil der notwendigen Wartung eines Systems auf einen Punkt konzentriert. Diese Filtertechnologie hat den großen Vorteil, dass Staubgemische aus Feinst- und Grobstäuben optimaler zurück gehalten werden, verbunden mit geringstem Wartungsaufwand.

  • Seite 8: Technische Daten

    TECHNISCHE DATEN  Kompakte Version SP2100-H Gasentnahmesonde Serie SP Artikel-Nr. 10S1000 Entnahmerohr Typ SS, rostfreier Stahl 1.4571, Länge 1 m* Entnahmetemperatur max.600 °C* Entnahmedruck 0,4 bis 2 bar abs. Umgebungstemperatur -20 °C bis +60 °C Staubbeladung max. 2 g/m Filterraumvolumen 120 ml S-2K 150, Filterporosität 2 μm, Keramik Filterelement...

  • Seite 9: Warenempfang

    Die Beheizung erfolgt mit selbstregulierenden Heizelementen auf +180°C. Ein Temperaturregler bzw. eine Temperaturbegrenzung ist nicht erforderlich. Die Untertemperaturüberwachung erfolgt über einen Thermoschalter (<160°C, NO). Sondenaufbau: Der Filteraufnahmeteil mit dem allseitigen wärmeisolierten Heizungsmantel bildet mit dem Standard- Montageflansch DN65 PN6 und der seitlich angebauten elektrischen Anschlussdose eine Einheit. An der Öffnung in der Unterseite des äußeren Schutzmantels befinden sich Montagebacken mit einer integr.

  • Seite 10: Vorbereitung Zur Installation

    VORBEREITUNG ZUR INSTALLATION Gemäß den allgemein gültigen Richtlinien den optimalen Entnahmepunkt auswählen, bzw. mit den zuständigen Stellen abstimmen. Den Entnahmepunkt so platzieren, dass ausreichender Raum für den Ein- und Ausbau der Sonde vorhanden ist und hierbei auch die Einstecklänge des Entnahmerohres berücksichtigt wird. Auf gute Zugänglichkeit der Sonde achten, damit die später notwendigen Wartungsarbeiten problemlos durchgeführt werden können.
  • Seite 11  Bügelschraube am Kopfende der Filteraufnahme mehrere Umdrehungen nach links drehen, bis sich der Haltebügel ebenfalls nach links zur Seite drehen lässt.  Filteraufnahmeteil aus der Sonde herausnehmen und kontrollieren, ob das Filterelement fest aufgeschraubt ist.  Filteraufnahmeteil wieder einsetzen. ...

  • Seite 12: Elektrischer Anschluss

    ELEKTRISCHER ANSCHLUSS Falsche Netzspannung kann das Gerät zerstören. Beim Anschluss auf die richtige Netzspannung gemäß Typenschildangabe achten! W A R N U N G ! Bei der Errichtung von Starkstromanlagen mit Nennspannungen bis 1000V sind die Forderungen der VDE 0100 sowie Ihre relevanten Standards und Vorschriften zu beachten! H I N W E I S ! Wir empfehlen in jedem Fall die Verwendung temperaturfester...

  • Seite 13: Inbetriebnahme

    INBETRIEBNAHME Vor Inbetriebnahme ist zu überprüfen, ob die Netzspannung mit den Angaben auf dem Typenschild übereinstimmt. Netzspannung einschalten. Die Gesamtaufheizzeit beträgt ca. 2 h. Nach ca. 1 h ist die Sonde bereits soweit aufgeheizt, dass die Temperatur den Untertemperaturalarmwert ( 160°C ) überschritten hat, jedoch dauert es noch ca. eine weitere Stunde bis die Sonden-Betriebstemperatur erreicht ist.

  • Seite 14: Außerbetriebnahme

     O-Ringe im Deckel kontrollieren und ggf. austauschen.  Filterraum reinigen.  Falls notwendig das Entnahmerohr durchstoßen, um Ablagerungen zu entfernen.  Filteraufnahmeteil wieder einsetzen, Haltebügel nach rechts schwenken und Bügelschraube handfest anziehen. Abbildung 2 Filterelementwechsel AUßERBETRIEBNAHME Vor Außerbetriebnahme, d.h. Abschalten der Beheizung sollte die Sonde mit Inertgas oder Luft gespült werden, um Kondensation von aggressiven Bestandteilen aus dem Prozessgas zu vermeiden.

  • Seite 15: Ersatzteillisten

    ERSATZTEILLISTEN Der Verschleiß- und Ersatzteilbedarf ist von den spezifischen Betriebsgegebenheiten abhängig. Die Mengenempfehlungen für Verschleiß- und empfohlene Ersatzteile beruhen auf Erfahrungswerten und sind unverbindlich. Gasentnahmesonde SP2100-H (V) Verschleißteile (E) empfohlene Ersatzteile (T) Ersatzteile Empfohlene Stückzahl bei Betrieb [Jahren] Artikel-Nr. Bezeichnung V/E/T 90 S 0020 Filterelement S-2K150, Keramik, 2 µm, 150 mm...

  • Seite 16: Abbildung 3 Abmessungen / Konstruktionsmerkmale Sp2100-H

    Abbildung 3 Abmessungen / Konstruktionsmerkmale SP2100-H SP2100-H | 1.00.01 www.mc-techgroup.com...
