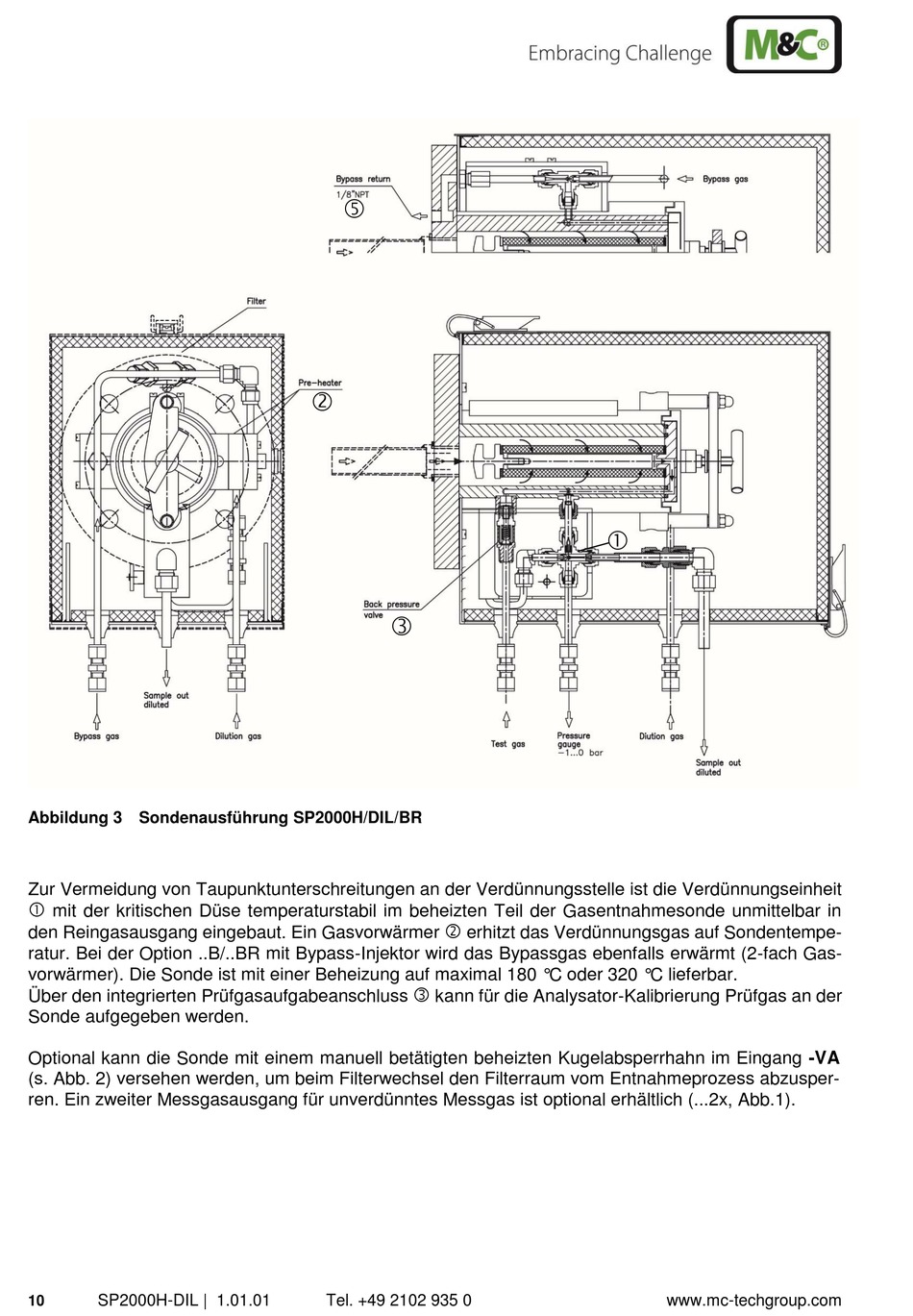

Abbildung 3 Sondenausführung SP2000H/DIL/BR
Zur Vermeidung von Taupunktunterschreitungen an der Verdünnungsstelle ist die Verdünnungseinheit

mit der kritischen Düse temperaturstabil im beheizten Teil der Gasentnahmesonde unmittelbar in

den Reingasausgang eingebaut. Ein Gasvorwärmer erhitzt das Verdünnungsgas auf Sondentempe-
ratur. Bei der Option ..B/..BR mit Bypass-Injektor wird das Bypassgas ebenfalls erwärmt (2-fach Gas-
vorwärmer). Die Sonde ist mit einer Beheizung auf maximal 180 °C oder 320 °C lieferbar.

Über den integrierten Prüfgasaufgabeanschluss kann für die Analysator-Kalibrierung Prüfgas an der
Sonde aufgegeben werden.
Optional kann die Sonde mit einem manuell betätigten beheizten Kugelabsperrhahn im Eingang -VA
(s. Abb. 2) versehen werden, um beim Filterwechsel den Filterraum vom Entnahmeprozess abzusper-
ren. Ein zweiter Messgasausgang für unverdünntes Messgas ist optional erhältlich (...2x, Abb.1).
