EINLEITUNG

Verdünnungssonden werden immer dort eingesetzt, wo für die Messung einer oder mehrerer Messgas-
komponenten eine Verdünnung des Prozessgases notwendig ist. Beispiele sind die Messung toxischer
Gaskomponenten, Feuchtemessungen oder die Anpassung der Messgaskonzentration an den Mess-
bereich des Analysators.
Die M&C Verdünnungssonden Typ SP2000H/DIL... basieren auf der modular aufgebauten Sonde des
Typs SP2000-H. Die Vielzahl der Ausstattungsvarianten, Filtertechniken und Materialien garantiert eine
optimale Anpassung an die Prozessgegebenheiten.
6.1

SERIENNUMMER

Das Typenschild mit der Seriennummer befindet sich auf dem Anschlusskasten der Sonde, nahe der
Kabeleinführung. Bei Rückfragen und Ersatzteilbestellungen bitte immer Seriennummer angeben.
7

ANWENDUNG

Die folgenden Abbildungen zeigen die Sondentypen SP2000H/DIL/2x, .../DIL/VA/B, .../DIL/BR.
Rohr
6x1mm a
 Verdünnungskreuzstück

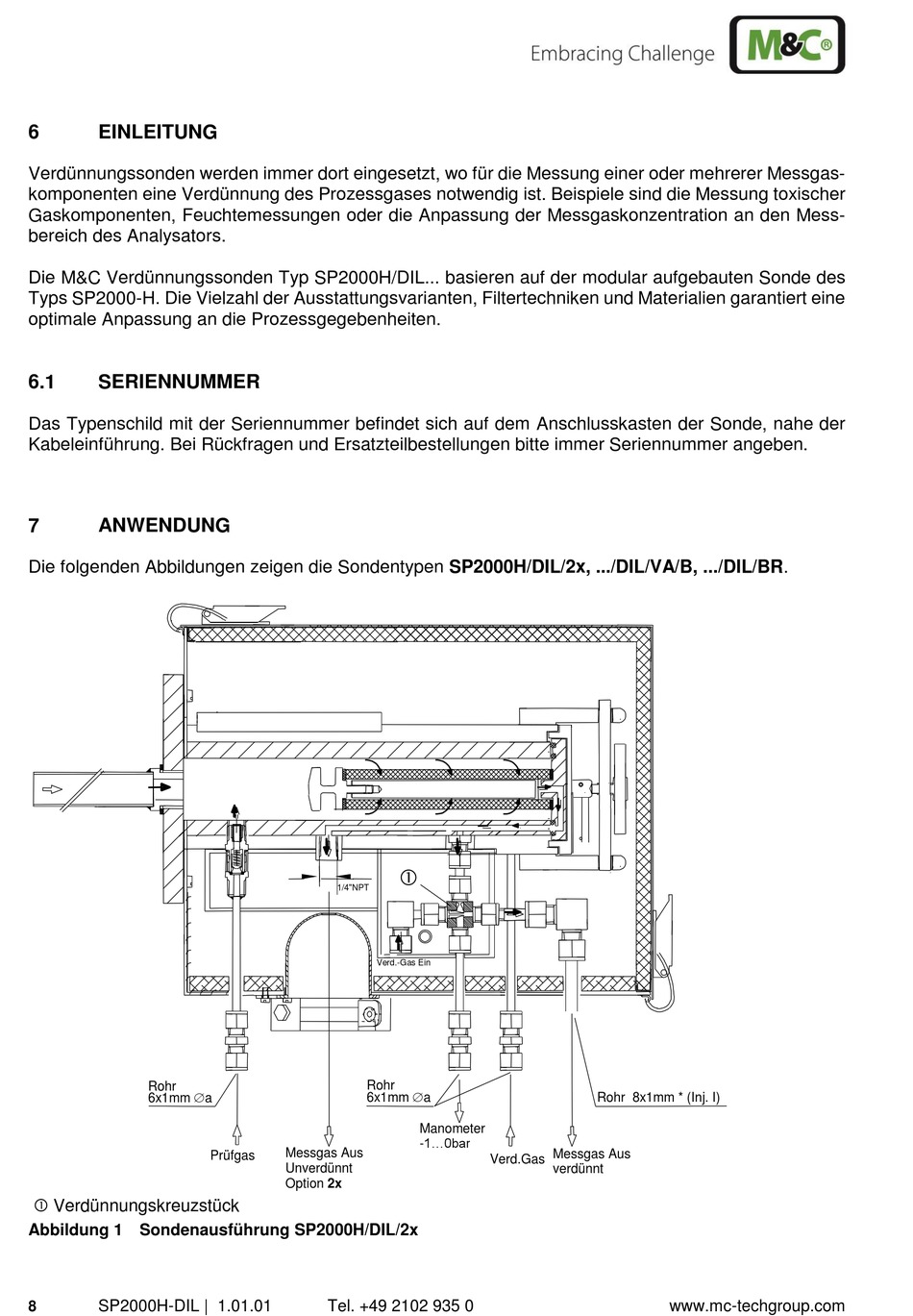

Abbildung 1 Sondenausführung SP2000H/DIL/2x
SP2000H-DIL | 1.01.01
8
1/4"NPT
Verd.-Gas Ein
Rohr
6x1mm a
Messgas Aus
Prüfgas
Unverdünnt
Option 2x
Tel. +49 2102 935 0

Manometer
-1...0bar
Messgas Aus
Verd.Gas
verdünnt
Rohr 8x1mm * (Inj. I)
