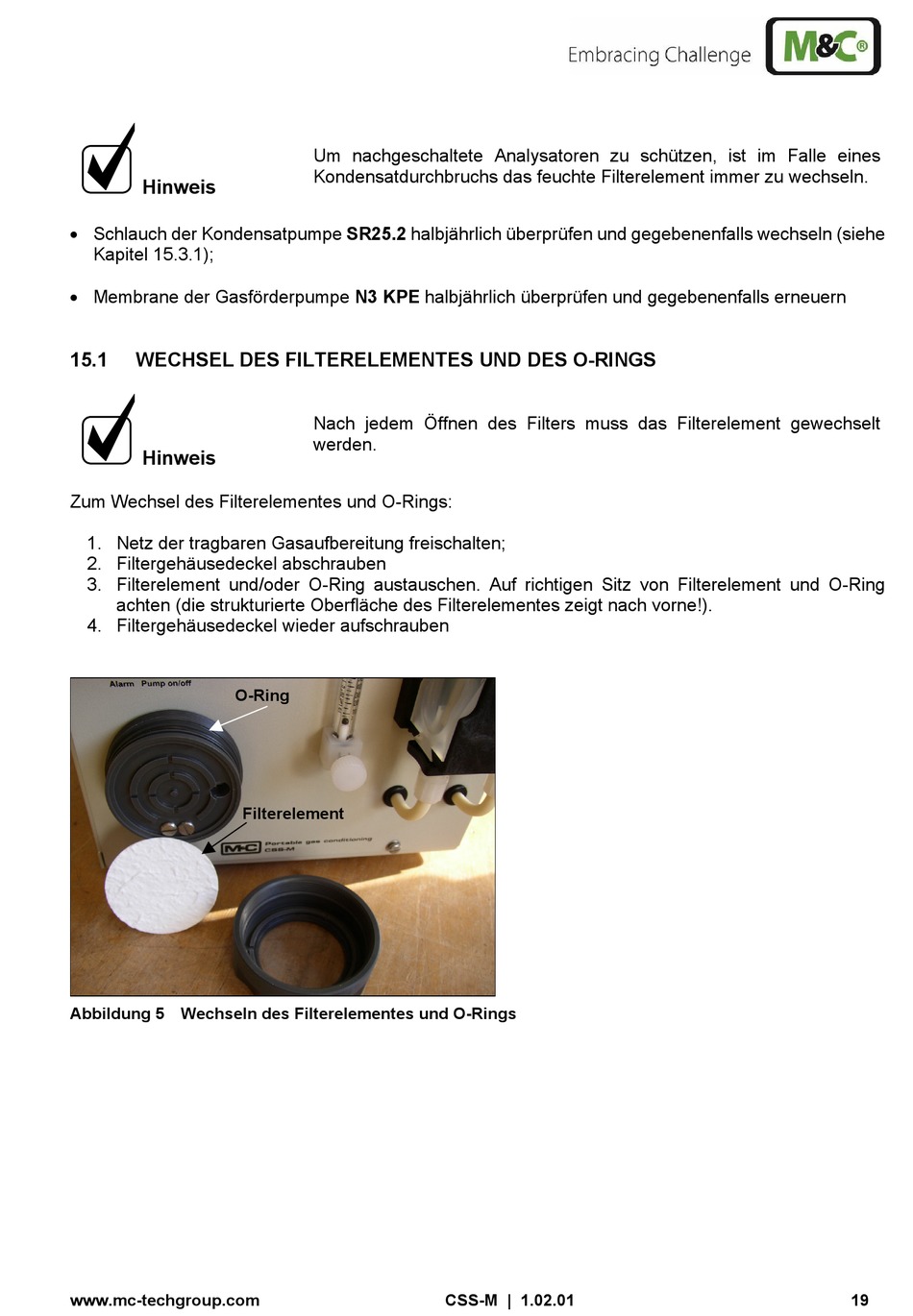

Wechsel Des Filterelementes Und Des O-Rings; Abbildung 5 Wechseln Des Filterelementes Und O-Rings - M&C CSS-Serie Betriebsanleitung

Hinweis
 Schlauch der Kondensatpumpe SR25.2 halbjährlich überprüfen und gegebenenfalls wechseln (siehe
Kapitel 15.3.1);
 Membrane der Gasförderpumpe N3 KPE halbjährlich überprüfen und gegebenenfalls erneuern
15.1

WECHSEL DES FILTERELEMENTES UND DES O-RINGS

Hinweis
Zum Wechsel des Filterelementes und O-Rings:
1. Netz der tragbaren Gasaufbereitung freischalten;
2. Filtergehäusedeckel abschrauben
3. Filterelement und/oder O-Ring austauschen. Auf richtigen Sitz von Filterelement und O-Ring
achten (die strukturierte Oberfläche des Filterelementes zeigt nach vorne!).
4. Filtergehäusedeckel wieder aufschrauben
O-Ring

Abbildung 5 Wechseln des Filterelementes und O-Rings

www.mc-techgroup.com
Um nachgeschaltete Analysatoren zu schützen, ist im Falle eines
Kondensatdurchbruchs das feuchte Filterelement immer zu wechseln.
Nach jedem Öffnen des Filters muss das Filterelement gewechselt
werden.
Filterelement
CSS-M | 1.02.01 19
