M&C SP2000 Betriebsanleitung
Gasentnahmesonden
Vorschau ausblenden
Andere Handbücher für SP2000:
- Betriebsanleitung (59 Seiten) ,
- Bedienungsanleitung (56 Seiten)
Verwandte Anleitungen für M&C SP2000
Inhaltszusammenfassung für M&C SP2000

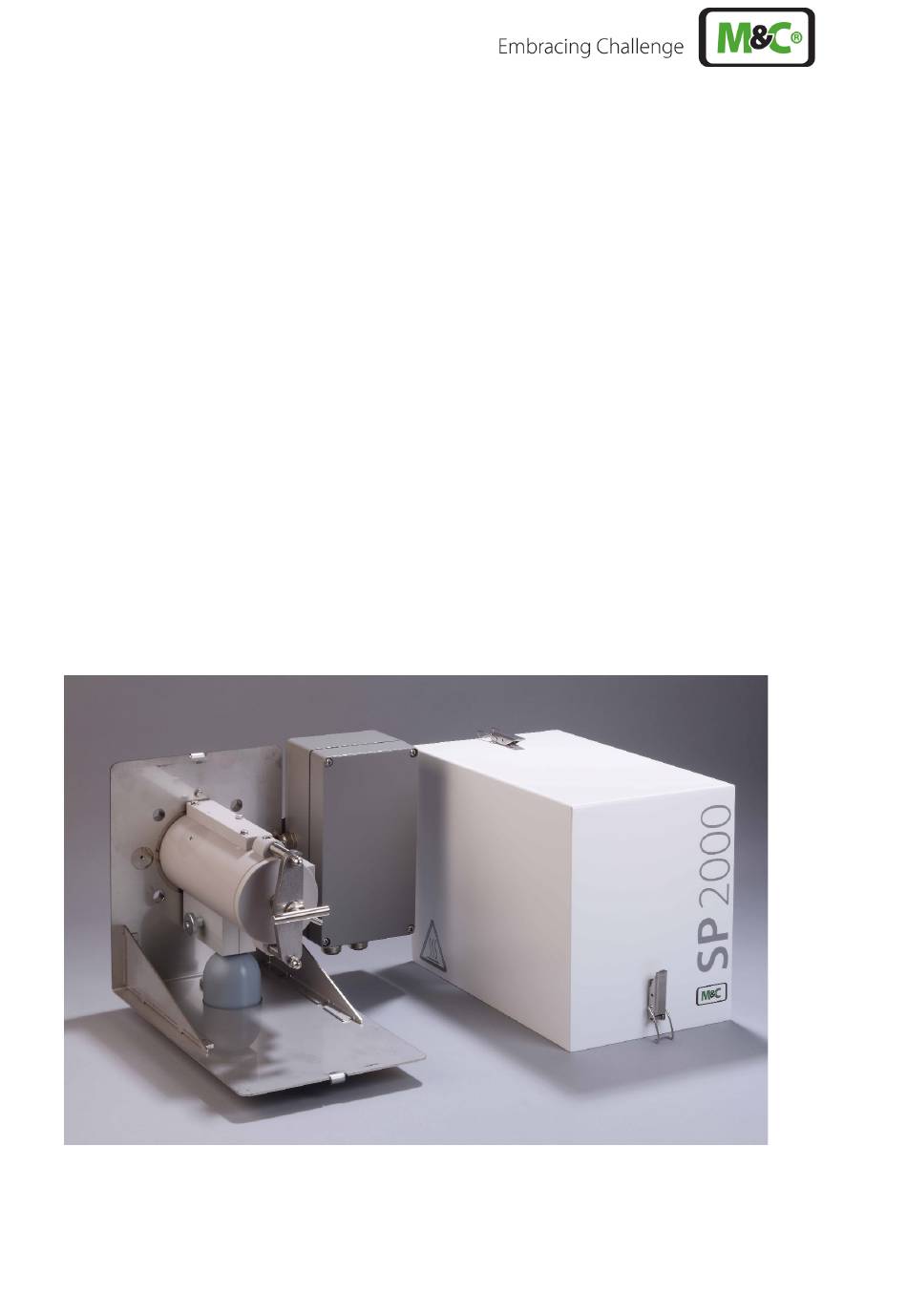

- Seite 1 Gasentnahmesonden Serie SP ® SP2000, SP2000-H, SP2300-H, SP2400-H ab Seriennummer 10283 Betriebsanleitung Version 1.00.02...
- Seite 2 Änderungen unterliegen. © 05/2021 M&C TechGroup Germany GmbH. Reproduktion dieses Dokumentes oder seines Inhaltes ist nicht gestattet und bedarf der ausdrücklichen Genehmigung durch M&C. ® ist ein eingetragenes Warenzeichen. Version: 1.00.02 SP2000, SP2300, SP2400 | 1.00.02 www.mc-techgroup.com...
-
Seite 3: Inhaltsverzeichnis
Filterelementwechsel und Kontrolle der Dichtungen ............. 39 17.2 Wechsel des optionalen Vorfilters ..................40 17.3 Wechseln der Heizpatrone und des Thermostaten ............... 41 Ausserbetriebnahme ......................43 Entsorgung .......................... 43 Ersatzteillisten ........................44 Anschluss- und Montagedaten................... 45 Anhang ..........................46 www.mc-techgroup.com SP2000, SP2300, SP2400 | 1.00.02... - Seite 4 Abbildungsverzeichnis Abbildung 1 Aufbau der Basisversion SP2000-H ................13 Abbildung 2 Montagemöglichkeiten SP2000..., SP2300-H, SP2400-H ......... 18 Abbildung 3 Schnittzeichnung der Sonde SP2000-H ..............19 Abbildung 4 Demontage des Filtergehäusedeckels ..............20 Abbildung 5 Montage der Anschlussverschraubung am Messgasausgang........20 Abbildung 6 Montage Entnahmerohr oder Vorfilter ...............
-
Seite 5: Allgemeine Hinweise
Es werden die Anforderungen der EU – Richtlinie 2014/35/EU “Niederspannungsrichtlinie“ erfüllt. Die Einhaltung dieser EU – Richtlinie wurde geprüft nach DIN EN 61010. Konformitätserklärung Die EU –Konformitätserklärung steht auf der M&C – Homepage zum Download zur Verfügung oder kann direkt bei M&C angefordert werden. www.mc-techgroup.com SP2000, SP2300, SP2400 | 1.00.02... -
Seite 6: Sicherheitshinweise
Bei fachgerechter Anwendung übernehmen wir vom Tag der Lieferung an 1 Jahr Garantie gemäß un- seren Verkaufsbedingungen. Verschleißteile sind hiervon ausgenommen. Die Garantieleistung um- fasst die kostenlose Reparatur im Werk oder den kostenlosen Austausch des frei Verwendungsstelle eingesandten Gerätes. Rücklieferungen müssen in ausreichender und einwandfreier Schutzverpa- ckung erfolgen. SP2000, SP2300, SP2400 | 1.00.02 www.mc-techgroup.com... -
Seite 7: Verwendete Begriffsbestimmungen Und Signalzeichen
Qualifikationen durch Ausbildung oder Unterwei- sung verfügen. Bedeutet "Warnung vor heißer Oberfläche". Achtung, Verbrennungsgefahr! Nicht die Flächen berühren, vor denen dieses Warnzeichen warnt. Elektrische Spannung! Schützen Sie sich vor Kontakten mit unzulässig hohen elektrischen Spannungen. www.mc-techgroup.com SP2000, SP2300, SP2400 | 1.00.02... - Seite 8 Umstehenden bestehen können. Dies können insbesondere mechanische oder chemische Gefahren sein, z.B. Partikel- oder Flüssigkeits-Spritzer. Bitte benutzen Sie geeignete Schutzbrille. Schutzkleidung benutzen! Bei Arbeiten mit Chemikalien, scharfen Gegenständen oder extre- men Temperaturen ist ein ausreichender Körperschutz unvermeid- bar. SP2000, SP2300, SP2400 | 1.00.02 www.mc-techgroup.com...
-
Seite 9: Vorwort
Gas in Kontakt befindliche Sondenmaterial wird durch mögliche Säuren nicht angegriffen. Die Lösung sind beheizte M&C Entnahmesonden wie z.B. Sonden der Serie SP2000... Diese Sonden garantieren bei richtiger Anpassung an die Prozessgegebenheiten minimalen Wartungsaufwand. Bei der kontinuierlichen Gasentnahme für analytische Messungen erfolgt mit M&C Entnahmesonden be-... -
Seite 10: Technische Daten
∆P und T90 bei Durchfluss von ∆P bei neuem Filterelement 0,007 0,011 0,020 0,058 0,135 0,240/0,225 S-2K 150/F-0,1GF150 ∆P bei neuem Filterelement 0,006 0,012 0,040 0,110 0,215 0,405 F-3SS150 T90-Zeit ohne Entnahme- <0,5 <0,5 <0,5 rohr/Vorfilter-: SP2000, SP2300, SP2400 | 1.00.02 www.mc-techgroup.com... -
Seite 11: Anwendung
Verunreinigung der Reingasseite ausgeschlossen ist. Reinigung bzw. Rückspülung des Entnahmerohres ist von außen möglich. Durch die spezielle Ausführung des Heizelements bei der SP2000-H, SP2300-H und SP2400-H (mit Schutzhaube) wird das gesamte Filtergehäuse inkl. Montageflansch einstellbar bis 180 °C beheizt (Version -H320/C bis 320 °C), sodass ein sicherer Betrieb ohne Taupunktunterschreitung im prozess-... - Seite 12 Folgende Arten der Filterteilbeheizung und Regelung sind möglich: Ausführung Elektrische Beheizung und Regelung mit internem Kapillarrohr-Thermos- tat* /PT100 Elektrische Beheizung und Regelung mit externem elektronischen Tempe- /Fe-CuNi raturregler /Ni-CrNi Dampfbeheizung, ungeregelt * = Standard SP2000, SP2300, SP2400 | 1.00.02 www.mc-techgroup.com...
-
Seite 13: Sondenaufbau Der Beheizten Versionen
Der Messgas-Ausgangsanschluss wird nach erfolgter Montage von Rohrverschraubung und Entnah- meleitung mit speziellen Wärmeleitbacken umschlossen, um Temperatur- und damit Taupunktun- terschreitungen in den kritischen Anschlussbereichen zu vermeiden. Die Größe der Wärmeleitbacken lässt die Verwendung von Anschlussverschraubungen bis max. 10mm-Rohraußendurchmesser zu. www.mc-techgroup.com SP2000, SP2300, SP2400 | 1.00.02... -
Seite 14: Temperaturregler
2000 25/22 ® SP2000/CR-2* 20S9098 1400 Cr AL / Hastelloy 22,5/13 ® SP2000/CR- 20S9099 1400 Cr AL / Hastelloy 1200 1200 22,5/13 ® SP2000/AO 20S9385 1800 Aluminiumoxyd 1000 1500 24/18 ohne An- schluss- teil/Adapter SP2000, SP2300, SP2400 | 1.00.02 www.mc-techgroup.com... - Seite 15 Bei hoher Staubbeladung der Prozessgase empfehlen wir zur Standzeiterhöhung unbedingt den Ein- satz eines Vorfilters, der je nach Anforderung an die Ansprechgeschwindigkeit mit oder ohne Volu- menverdränger geliefert wird. Diese Vorfilter können direkt in den Sondenflansch oder über Verlänge- rungsrohre mit Volumenverdränger eingeschraubt werden. www.mc-techgroup.com SP2000, SP2300, SP2400 | 1.00.02...
- Seite 16 Vorfilter V20-3, V20-4 optional bis 1000 mm Länge lieferbar. Mit Schutzrohr V12-1. Mit Schutzrohr V12-2/3. Vorfilter mit besonderem Aufbau für effiziente Rückspülbarkeit. Bitte die Materialeigenschaften von Keramik bei hohen und wechselnden Temperaturen beachten! Weitere Informationen zu Vorfiltern siehe Datenblatt 2.17 SP2000, SP2300, SP2400 | 1.00.02 www.mc-techgroup.com...
-
Seite 17: Warenempfang Und Lagerung
Anstelle einer Flanschstutzenmontage kann die Sonde auch mit einem lieferbaren R2"-Anschlussadapter an einen entsprechenden Gewindemuffenstutzen montiert werden. Die notwendige minimale Flanschgröße bzw. der minimale Stutzendurchmesser ergibt sich aus dem Außendurchmesser der verwendeten Entnahmerohre oder Vorfilter. www.mc-techgroup.com SP2000, SP2300, SP2400 | 1.00.02... -
Seite 18: Montage
Notwendige T90-Zeit MONTAGE Die M&C Sonden SP2000 sind für den stationären Einsatz entwickelt und bei fachgerechter Auswahl und Montage garantieren sie eine lange Funktionsfähigkeit und ein Minimum an Wartung. Empfohlen wird eine horizontale Betriebslage mit ca. 10° Neigung zum Prozess. -
Seite 19: Abbildung 3 Schnittzeichnung Der Sonde Sp2000-H
E bringen, dass der Spannbügel in die Ringschraube D und den Gewindebolzen H einras- tet. Hierzu wenn notwendig die Position der Ringschraube D durch Drehen auf der Gewin- destange verändern; • Danach Handgriff C in Position F drehen und den Knebelgriff A durch Rechtsdrehen handfest anziehen. www.mc-techgroup.com SP2000, SP2300, SP2400 | 1.00.02... -
Seite 20: Montage Der Anschlussverschraubung Am Messgasausgang
Die Bilderfolge soll die oben aufgeführten Schritte verdeutlichen. Abbildung 4 Demontage des Filtergehäusedeckels 14.2 MONTAGE DER ANSCHLUSSVERSCHRAUBUNG AM MESSGASAUSGANG Die Wärmeleitbacken am Messgas-Ausgang nach Lösen der Rändelschraube entfer- • nen. Abbildung 5 Montage der Anschlussverschraubung am Messgasausgang SP2000, SP2300, SP2400 | 1.00.02 www.mc-techgroup.com... -
Seite 21: Montage Der Sonde Mit Entnahmerohr Oder Vorfilter
Für den Anschluss der Entnahmeleitung eine entsprechend dimensionierte Rohrverschrau- • bung mit Anschlussgewinde ¼“-NPT a mittels PTFE-Dichtungsband einschrauben. Bei Option 2-ter Messgasausgang SP2000/2x sind entsprechend zwei Rohrverschraubungen • mit Anschlussgewinde ¼“-NPTa einzuschrauben. Bei Option Hochbeheizung -H320/C ist ein 6mm Rohrstutzen eingeschweißt und ein Rohrver- •... -
Seite 22: Abbildung 6 Montage Entnahmerohr Oder Vorfilter
Abbildung 6 Montage Entnahmerohr oder Vorfilter SP2000, SP2300, SP2400 | 1.00.02 www.mc-techgroup.com... -
Seite 23: Montage Der Entnahmeleitung
PTFE-Seele der beheizten Leitung stecken. Achtung Wenn als Entnahmeleitung ein flexibler Schlauch z.B. PTFE-Schlauch verwendet wird, muss unbedingt eine Stützhülse in das Schlauchende eingesteckt werden, um ein Zusammendrücken des Schlauchendes zu vermeiden. www.mc-techgroup.com SP2000, SP2300, SP2400 | 1.00.02... -
Seite 24: Anschluss Option Prüfgasaufgabe- Oder Rückspülleitung
Bei Rückschlagventil Option /R oder 3-Wege-Kugelhahn Option /3VA oder /3VA320 im Son- • deneingang zur Prüfgasaufgabe bzw. Rückspülung die entsprechende Rohrleitung am 6 mm-Rohrstutzen unterhalb des Sondengehäuses mit Hilfe eines entsprechenden Rohrver- binders anschließen. Abbildung 8 Anschluss Prüfgas/Rückspülung SP2000, SP2300, SP2400 | 1.00.02 www.mc-techgroup.com... -
Seite 25: Anschluss Option Pneumatischer Antrieb Ms1 Oder Ms3
Angaben können Sie den technischen Daten entnehmen. Wir empfehlen, den Untertemperaturalarmkontakt immer zu benutzen, um im Falle eines Alarmes den Gasfluss durch die Sonde zu stoppen und somit die nachgeschalteten Komponenten zu schützen. www.mc-techgroup.com SP2000, SP2300, SP2400 | 1.00.02... -
Seite 26: Standardausführung Mit Internem Kapillarrohr-Thermostat
• Klemmen anschließen. • Deckel wieder aufschrauben. Abbildung 9 Elektrischer Anschluss für SP2000-H, SP2300-H und SP2400-H mit Thermostat- regler 15.2 AUSFÜHRUNG MIT PT100 ODER THERMOELEMENT (OPTIONAL) Wird die Gasentnahmesonde mit Temperaturfühler anstelle Thermostatregler bestellt, ist ein elektroni- scher Temperaturregler z.B. M&C Regler 70304G (Artikel-Nr. 01B8451) notwendig. Dieser kann ent-... -
Seite 27: Abbildung 10 Elektrischer Anschluss Eines Externen Temperaturreglers Z.b. 70304G
12 mm) durch die zweite Kabelverschraubung M20 x 1,5 des Reglers einführen und an den entsprechenden Klemmen anschließen Das Temperatursensorkabel (Klemmbereich 6 – 12 mm) durch die dritte Kabelverschraubung • M20 x 1,5 des Reglers einführen und an den entsprechenden Klemmen anschließen. Gehäusedeckel wieder aufschrauben. • www.mc-techgroup.com SP2000, SP2300, SP2400 | 1.00.02... -
Seite 28: Inbetriebnahme
Die Sollwerteinstellung am eingebauten Thermostat oder am externen Regler kontrollieren. • • Die Gesamtaufheizzeit beträgt ca. 2 h. Nach ca. 1 h ist die Sonde bereits soweit aufgeheizt, dass die Temperatur den Untertemperaturalarmwert (30 °C unter Sollwert ) überschritten hat. SP2000, SP2300, SP2400 | 1.00.02 www.mc-techgroup.com... -
Seite 29: Gasentnahmesonde Sp2300-H
0,7 bar. Der Spülgasdruck muss entsprechend größer 0,7 bar sein. Um eine Abkühlung des Sondeninneren zu vermeiden möglichst nur in meh- reren kurzen Zeitintervallen <1s zurückspülen oder einen M&C Gasvorwär- mer Typ GVW. (siehe Datenblatt 2.23) verwenden. Hinweis www.mc-techgroup.com SP2000, SP2300, SP2400 | 1.00.02... -
Seite 30: Option 3/2-Wege-Kugelhahn /3Va Und /3Va320
Prüfgasaufgabe die Sonde automatisch vom Prozess getrennt ist und somit eine geringere Prüfgasmenge erforderlich ist, da keine Vermischung mit dem Prozessgas erfolgen kann. Während der Funktion Rückspülen kann über ein zusätzliches Rückschlagventil /R gleichzeitig Prüfgas aufgege- ben werden (siehe auch Abb. 13). SP2000, SP2300, SP2400 | 1.00.02 www.mc-techgroup.com... -
Seite 31: Option Kugelhahnantriebe
Abbildung 13 Pneumatischer Antrieb für 2/2-Wege Kugelhahn Bei der Bestellung ist festzulegen, ob der Kugelhahn NC, d.h. ohne Ansteuerluft geschlossen , oder NO, d.h. ohne Ansteuerluft geöffnet und damit auf Messen geschaltet ist. Standard = NC www.mc-techgroup.com SP2000, SP2300, SP2400 | 1.00.02... -
Seite 32: Option Pneumatischer Antrieb Ms1 Oder Ms3 Bei Verwendung Eines 3/2-Wege-Kugelhahnes /3Va
Bei der Bestellung ist festzulegen, ob der Kugelhahn NC, d.h. ohne Ansteuerluft geschlossen bzw. auf Prüfgasaufgabe oder Rückspülung geschaltet, oder NO, d.h. ohne Ansteuerluft geöffnet und damit auf Messen geschaltet ist. Standard = NC SP2000, SP2300, SP2400 | 1.00.02 www.mc-techgroup.com... -
Seite 33: Option Elektrischer Kugelhahnantrieb
Rückstellung des Kugelhahnes. Weiterhin sind je nach Bedarf 2/2-Wege Magnetventile zur Rückspülung und/oder Prüfgasaufgabe vorhanden. Die Zuleitung des Rückspülgases möglichst mit großer Nennweite durchfüh- ren, um beim Rückspülvorgang Druckverluste in der Zuleitung zu vermeiden. Hinweis www.mc-techgroup.com SP2000, SP2300, SP2400 | 1.00.02... -
Seite 34: Abbildung 16 Anschlüsse Magnetventileinheit 2
Mit 2 Magnetventilen zur Ansteuerung von 2 Betriebszuständen: 1 x 3/2-Wege Magnetventil zum Umschalten von Messbetrieb auf Rückspülung oder Prüfgasaufgabe 1 x 2/2-Wege Magnetventil zur Aufgabe von Prüfgas oder Rückspülgas Abbildung 16 Anschlüsse Magnetventileinheit 2 SP2000, SP2300, SP2400 | 1.00.02 www.mc-techgroup.com... -
Seite 35: Abbildung 17 Anschlüsse Magnetventileinheit 3
1 x 3/2-Wege Magnetventil zum Umschalten von Messbetrieb auf Rückspülung bei z.B. Option /3VA 1 x 2/2-Wege Magnetventil zur Aufgabe von Prüfgas über Option /R 1 x 2/2-Wege Magnetventil zur Aufgabe von Rückspülgas Abbildung 17 Anschlüsse Magnetventileinheit 3 www.mc-techgroup.com SP2000, SP2300, SP2400 | 1.00.02... -
Seite 36: Option Ansteuereinheit 234B Für Die Magnetventileinheiten
Pausenzeit zwischen den einzelnen Rückspülstößen z.B. 1 s eingestellt. Beispiel: Taktzeit und Pausenzeit: 1 s Die Zeitbasis T auf 0,5 s und den Multiplikator xT1 und xT2 auf 2 einstellen (2 x 0,5 s = 1 s) SP2000, SP2300, SP2400 | 1.00.02 www.mc-techgroup.com... - Seite 37 60 s. die Meldung „Spülen“ beendet und die Messung wieder frei gibt. Diese Verzö- gerungszeit ist notwendig, damit sich beim Umschalten von Spülen auf Messen aktuelles Messgas in den Analysatoren befindet. www.mc-techgroup.com SP2000, SP2300, SP2400 | 1.00.02...
-
Seite 38: Abbildung 18 Schaltplan Der Steuereinheit 234B
Abbildung 18 Schaltplan der Steuereinheit 234B SP2000, SP2300, SP2400 | 1.00.02 www.mc-techgroup.com... -
Seite 39: Wartung
Filterrändelschraube I herausdrehen, wenn vorhanden Adapter L in neues Filterelement einsetzen • und Filterelement J ersetzen. Filterelement-Dichtungen K kontrollieren und ggf. austauschen. • O-Ringe (bei /320H.. Graphit-Flachdichtung, bei /7aT PTFE-Formringe) im Deckel kontrollieren • und ggf. austauschen. www.mc-techgroup.com SP2000, SP2300, SP2400 | 1.00.02... -
Seite 40: Wechsel Des Optionalen Vorfilters
Zum Auswechseln von Vorfiltern muss die komplette Sondeneinheit demontiert und aus dem Prozess herausgenommen werden: Bei Arbeiten während des Betriebes: Hohe Oberflächentemperaturen! Warnung Das Berühren kann zu Verbrennungen führen. Schutzhandschuhe tragen und Sonde gegen unbefugten Zugriff si- chern! SP2000, SP2300, SP2400 | 1.00.02 www.mc-techgroup.com... -
Seite 41: Wechseln Der Heizpatrone Und Des Thermostaten
Sonde spannungsfrei schalten (Versorgungsspannung ausschalten) und abkühlen lassen. • Schutzhaube nach Öffnen der Spannverschlüsse abnehmen. • • Deckel der elektrischen Anschlussdose nach Lösen der 4 Schrauben abnehmen. Heizpatrone Thermostat Abbildung 20 Position von Thermostat und Heizpatrone www.mc-techgroup.com SP2000, SP2300, SP2400 | 1.00.02... -
Seite 42: Position Der Befestigungsschrauben Von Anschlussdose, Thermostatsensor- Und Heizpatronen-Aufnahmeplatte
Elektrische Anschlussleitungen der Heizpatrone und des Thermostaten an der Klemmleiste ab- klemmen (Abb. 9). Den Drehknopf am Thermostat abziehen. Die 2 darunter befindlichen Feststellschrauben D • (Abb. 23) entfernen. Die 2 Befestigungsschrauben E (Abb. 23) der Thermostat-Aufnahmeplatte entfernen. SP2000, SP2300, SP2400 | 1.00.02 www.mc-techgroup.com... -
Seite 43: Ausserbetriebnahme
Kondensation von aggressiven Bestandteilen aus dem Pro- zessgas zu vermeiden. ENTSORGUNG Ist das Gerät am Ende seiner Lebensdauer angekommen, beachten Sie bitte zur fachgerechten Ent- sorgung die gesetzlichen Bestimmungen und ggf. sonstigen bestehenden Normenregelungen Ihres Landes. www.mc-techgroup.com SP2000, SP2300, SP2400 | 1.00.02... -
Seite 44: Ersatzteillisten
PTFE 93S0020 Viton ® O-Ring (39) für Deckel 93S0025 Viton ® O-Ring (55) für Deckel Flachdichtung (69) für Deckel SP2000-H320. Werk- 93S0030 stoff Graphit Formring (39) für Deckel SP2000/7aT Werkstoff: 93S0035 PTFE Formring (55) für Deckel SP2000/7aT Werkstoff: 93S0040 PTFE Novapress ®-... -
Seite 45: Anschluss- Und Montagedaten
Elektrischer Anschluss Klemmen max. 4 mm , 3 x M20 x 1,5 Kabelverschraubung Hilfsenergie 115 V 50/60 Hz 20 W, 230 V 50/60 Hz 20 W, 24 V DC 20 W * Standard ** optional www.mc-techgroup.com SP2000, SP2300, SP2400 | 1.00.02... -
Seite 46: Anhang
Kugelventil-Optionen und Prüfgas- Rückspülaufgabe • 3/2-Wege-Kugelhahn und pneumatischer Antrieb (4 Zeichnungen) • Weiterführende Produktdokumentationen können im Internetkatalog unter: www.mc-techgroup.com eingesehen und abgerufen werden. • Entnahmerohre Serie SP Dokument: 2.14 • Vorfilter Serie SP Dokument: 2.17 SP2000, SP2300, SP2400 | 1.00.02 www.mc-techgroup.com... -
Seite 47: Abbildung 24 Sp2000-H Basisausführung
Abbildung 24 SP2000-H Basisausführung www.mc-techgroup.com SP2000, SP2300, SP2400 | 1.00.02... -
Seite 48: Abbildung 25 Sp2000-H Mit Optionen
Abbildung 25 SP2000-H mit Optionen SP2000, SP2300, SP2400 | 1.00.02 www.mc-techgroup.com... -
Seite 49: Abbildung 26 Sp2300-H
Abbildung 26 SP2300-H www.mc-techgroup.com SP2000, SP2300, SP2400 | 1.00.02... -
Seite 50: Abbildung 27 Sp2300-H Filterelemente
Abbildung 27 SP2300-H Filterelemente SP2000, SP2300, SP2400 | 1.00.02 www.mc-techgroup.com... -
Seite 51: Abbildung 28 Hochtemperatur-Aluminiumoxydrohr Ao
Abbildung 28 Hochtemperatur-Aluminiumoxydrohr AO www.mc-techgroup.com SP2000, SP2300, SP2400 | 1.00.02... -
Seite 52: Abbildung 29 Beheizte Entnahmerohre Sp30-H
Abbildung 29 Beheizte Entnahmerohre SP30-H... SP2000, SP2300, SP2400 | 1.00.02 www.mc-techgroup.com... - Seite 53 SP2000, SP2300, SP2400 | 1.00.02...
-
Seite 54: Abbildung 30 Prüfgasaufgabe- Und Rückspülmöglichkeiten
Abbildung 30 Prüfgasaufgabe- und Rückspülmöglichkeiten SP2000, SP2300, SP2400 | 1.00.02 www.mc-techgroup.com... -
Seite 55: Abbildung 31 Sp2000-H/3Va/Ms-Nc-B
Abbildung 31 SP2000-H/3VA/MS-NC-B www.mc-techgroup.com SP2000, SP2300, SP2400 | 1.00.02... -
Seite 56: Abbildung 32 Sp2000-H/3Va/Ms-Nc-C
Abbildung 32 SP2000-H/3VA/MS-NC-C SP2000, SP2300, SP2400 | 1.00.02 www.mc-techgroup.com... -
Seite 57: Abbildung 33 Sp2000-H/3Va/Ms-No-B
Abbildung 33 SP2000-H/3VA/MS-NO-B www.mc-techgroup.com SP2000, SP2300, SP2400 | 1.00.02... -
Seite 58: Abbildung 34 Sp2000-H/3Va/Ms-No-C
Abbildung 34 SP2000-H/3VA/MS-NO-C SP2000, SP2300, SP2400 | 1.00.02 www.mc-techgroup.com...
