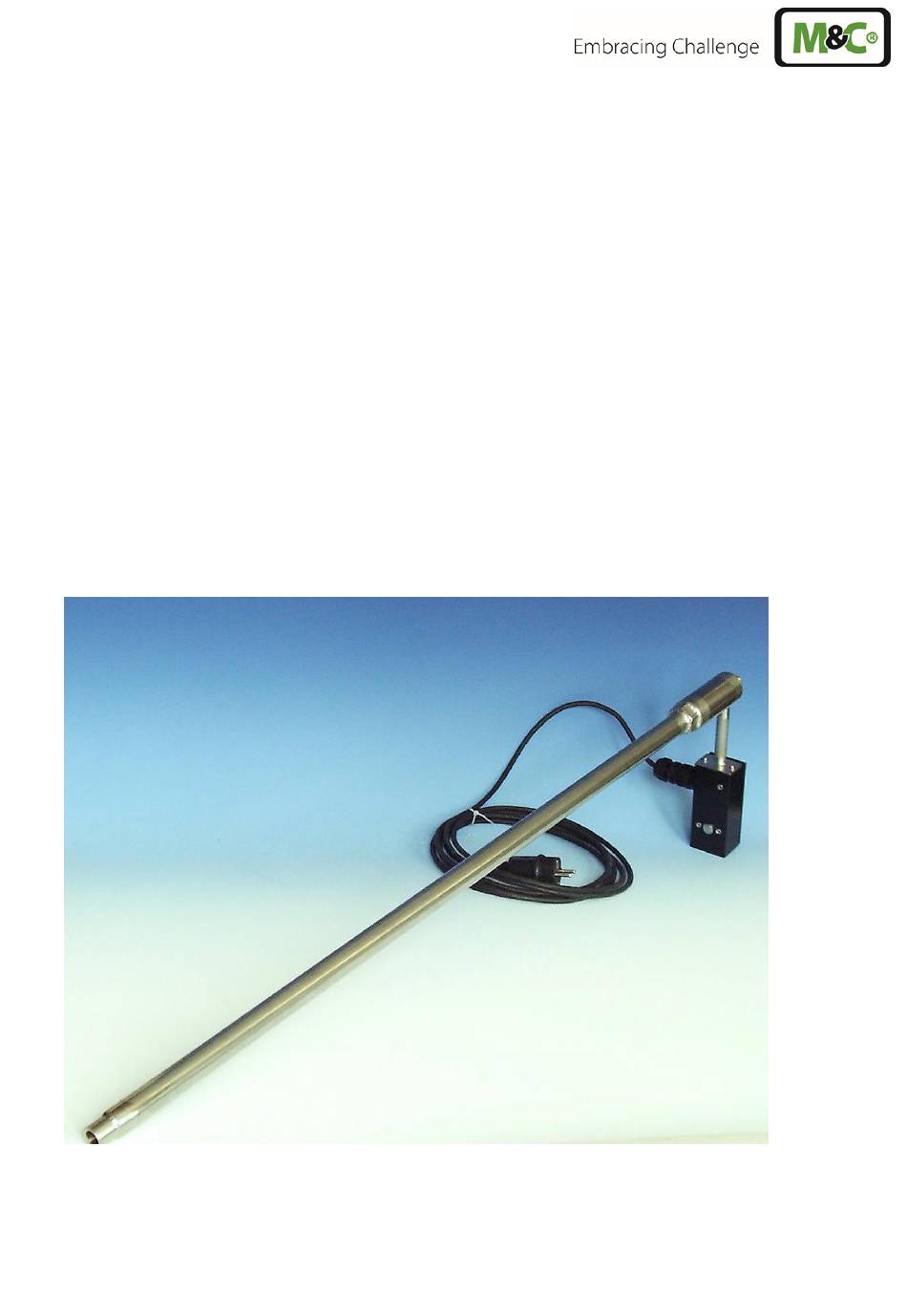

- Seite 1 Elektrisch beheiztes Doppelmantel- ® Entnahmerohr Serie SP SP34-H, SP34-H1.1 und SP34-H2 Betriebsanleitung Version 1.00.01...
- Seite 2 Sehr geehrter Kunde, wir haben diese Bedienungsanleitung so aufgebaut, dass alle für das Produkt notwendigen Informationen schnell und einfach zu finden und zu verstehen sind. Sollten trotzdem Fragen zu dem Produkt oder dessen Anwendung auftreten, zögern Sie nicht und wenden Sie sich direkt an M&C oder den für Sie zuständigen Vertragshändler. Entsprechende Kontaktadressen finden Sie im Anhang dieser Bedienungsanleitung.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Hinweise ........................4 Konformitätserklärung ....................... 4 Sicherheitshinweise ........................5 Garantie............................5 Verwendete Begriffe und Signalzeichen ................... 6 Anwendung ..........................7 Beschreibung ..........................7 Temperaturregler ........................7 Technische Daten ........................8 Montage ............................8 Elektrischer Anschluss ......................8 Inbetriebnahme ........................... 9 Wartung............................. -
Seite 4: Allgemeine Hinweise
Firmenzentrale M&C TechGroup Germany GmbH Rehhecke 79 40885 Ratingen Deutschland Telefon: 02102 / 935 - 0 Fax: 02102 / 935 - 111 E - mail: info@mc-techgroup.com www.mc-techgroup.com ALLGEMEINE HINWEISE Das in dieser Bedienungsanleitung beschriebene Produkt wurde in einem sicherheitstechnisch einwandfreien und geprüften Zustand ausgeliefert. -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE Bitte nachfolgende grundlegende Sicherheitsvorkehrungen bei Benutzung des Gerätes beachten: Vor Inbetriebnahme und Gebrauch des Gerätes die Bedienungsanleitung lesen! Die in der Betriebsanleitung aufgeführten Hinweise und Warnungen sind zu befolgen. Arbeiten an elektrotechnischen Geräten dürfen nur von Fachpersonal nach den zur Zeit gültigen Vorschriften ausgeführt werden. -
Seite 6: Verwendete Begriffe Und Signalzeichen
VERWENDETE BEGRIFFE UND SIGNALZEICHEN bedeutet, dass Tod, schwere Körperverletzung und/oder erheblicher Sachschaden eintreten werden, wenn entsprechenden Vorsichtsmaßnahmen nicht getroffen werden. G E F AH R ! bedeutet, dass Tod, schwere Körperverletzung und/oder erheblicher Sachschaden eintreten können, wenn entsprechenden Vorsichtsmaßnahmen nicht getroffen werden. W A R N U N G ! bedeutet, das eine leichte Körperverletzung eintreten kann, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden. -
Seite 7: Anwendung
ANWENDUNG Das elektrisch beheizte M&C Entnahmerohr SP34-H kommt überall da zum Einsatz, wo bei der Gasentnahme vom Entnahmepunkt bis zur beheizten Gasentnahmesonde PSP4000-H eine Abkühlung bzw. Taupunktunterschreitung vermieden werden soll. BESCHREIBUNG Das beheizte M&C Doppelmantel-Entnahmerohr SP34-H ist 1m lang. – Auf Wunsch sind andere Rohrlängen möglich.–... -
Seite 8: Technische Daten
TECHNISCHE DATEN SP 34-H SP 34-H1.1 SP 34-H2 Artikel-Nr. 40S9115 40S9120 40S9125 Temperaturfühler Kapillarfühler Fe-CuNi PT100 Temperaturregler Kapillarrohrthermostat optional, extern Entnahmerohrlänge 1 m standard Anschlüsse EIN G3/8"i, AUS G3/8"a, DIN ISO 228/T Werkstoff Rostfr. Stahl 1.4571 Regeltemperatur max. 180 °C Entnahmetemperatur max. -
Seite 9: Inbetriebnahme
Bei den Versionen SP34-H2 und SP34-H1.1 liegt für den elektrischen Anschluss ein 7-poliger Stecker bei. Die Steckerbelegung ist in Abbildung 3 dargestellt. Abbildung 3 Steckerbelegung für elektrischen Anschluss SP34-H2 und SP34-H1.1 INBETRIEBNAHME Vor der Inbetriebnahme sind die anlagen- und prozessspezifischen Sicherheitsmaßnahmen zu beachten. -
Seite 10: Wartung
WARTUNG Die Wartung der beheizten Entnahmerohre beschränkt sich auf die Reinigung der Oberflächen. Vor der Durchführung von Wartungsarbeiten sind die anlagen- und prozessspezifischen Sicherheitsmaßnahmen zu beachten! W A R N U N G ! Bei Arbeiten während des Betriebes: Hohe Oberflächentemperaturen! W A R N U N G ! Das Berühren kann zu Verbrennungen führen.
