Ein Präzisions-Druckregler mit Manometer dient zur Einstellung des erforderlichen Verdünnungsgas-
vordruckes. Mittels Vakuum-Manometer wird die Funktion des Verdünnungsinjektors überwacht.
Der für die Verdünnungsfunktion erforderliche Druckregler und die Manometer sind separat zu bestel-
len. Set -A wird direkt an die Sonde montiert. Steuerpanel -S ist für eine externe Montage ausgelegt
und zusätzlich mit Absperrhahn und Durchflussmesser für die Prüfgasmengeneinstellung ausgestattet.
Die Optionen -A1 und -S1 beinhalten einen zusätzlichen Druckregler für den Bypass-Injektor –B
Abb.2) bzw. den Bypass-Injektor mit Prozessrückführung –BR
-A1
- A
Präzisionsdruckregler
By pas s -Injek tor

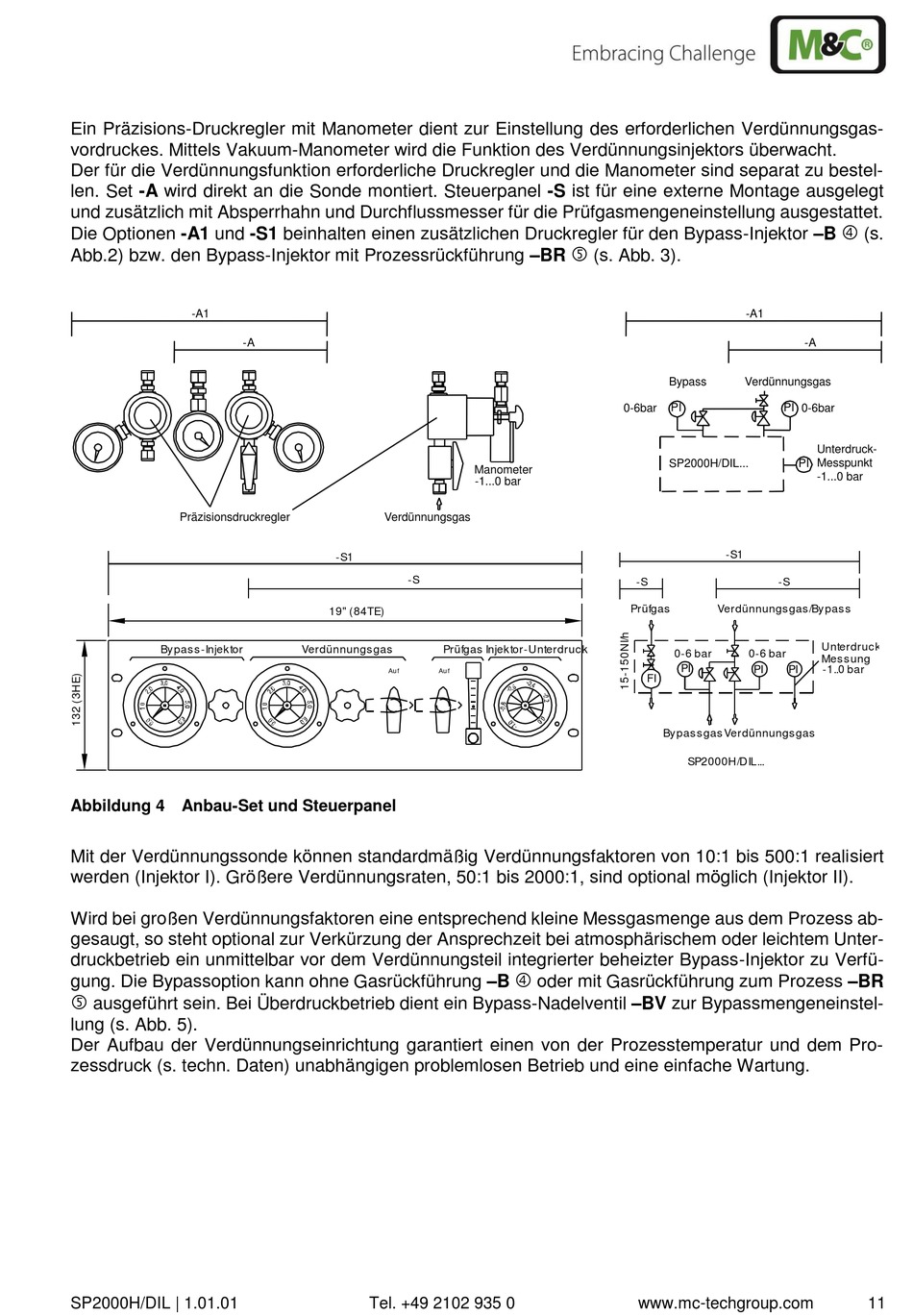

Abbildung 4 Anbau-Set und Steuerpanel

Mit der Verdünnungssonde können standardmäßig Verdünnungsfaktoren von 10:1 bis 500:1 realisiert
werden (Injektor I). Größere Verdünnungsraten, 50:1 bis 2000:1, sind optional möglich (Injektor II).
Wird bei großen Verdünnungsfaktoren eine entsprechend kleine Messgasmenge aus dem Prozess ab-
gesaugt, so steht optional zur Verkürzung der Ansprechzeit bei atmosphärischem oder leichtem Unter-
druckbetrieb ein unmittelbar vor dem Verdünnungsteil integrierter beheizter Bypass-Injektor zu Verfü-
gung. Die Bypassoption kann ohne Gasrückführung –B

ausgeführt sein. Bei Überdruckbetrieb dient ein Bypass-Nadelventil –BV zur Bypassmengeneinstel-
lung (s. Abb. 5).
Der Aufbau der Verdünnungseinrichtung garantiert einen von der Prozesstemperatur und dem Pro-
zessdruck (s. techn. Daten) unabhängigen problemlosen Betrieb und eine einfache Wartung.
SP2000H/DIL | 1.01.01
Manometer
-1...0 bar
V erdünnungsgas
-S1
-S
19" (84TE)
Verdünnungs gas Prüfgas Injek tor-Unterdruc k
Au f Au f
Tel. +49 2102 935 0

(s. Abb. 3).
Bypass
PI
0-6bar
SP2000H/DIL...
-S
Prüfgas
0-6 bar
PI
FI
By pas s gas
SP2000H/DIL...

oder mit Gasrückführung zum Prozess –BR
www.mc-techgroup.com

(s.
-A1
- A
V erdünnungsgas
PI
0-6bar
Unterdruck-
Messpunkt
PI
-1...0 bar
-S1
-S
Verdünnungs gas /By pas s
Unterdruc k -
0-6 bar
Mes s ung
PI PI -1..0 bar
Verdünnungs gas
