- Seite 1 Kompakt-Gasentnahmesonden Serie SP ® SP180-H/MA, SP180-H/MA SS Maritimanwendung Betriebsanleitung Version 1.01.01...
- Seite 2 Sehr geehrter Kunde, wir haben diese Betriebsanleitung so aufgebaut, dass alle für das Produkt notwendigen Informationen schnell und einfach zu finden und zu verstehen sind. Sollten trotzdem Fragen zu dem Produkt oder dessen Anwendung auftreten, zögern Sie bitte nicht und wenden Sie sich direkt an M&C oder den für Sie zuständigen Vertragshändler.
-
Seite 3: Inhaltsverzeichnis
Inhalt Allgemeine Hinweise ........................4 Konformitätserklärung ........................4 Sicherheitshinweise ........................5 Garantie ............................5 Verwendete Begriffsbestimmungen und Signalzeichen ..............6 Einführung ............................ 7 Seriennummer ......................... 7 Spannungsversorgung ......................7 Technische Daten .......................... 8 Anwendung ..........................9 Beschreibung ..........................9 10 Sondenaufbau ..........................10 11 Warenempfang ........................... -
Seite 4: Allgemeine Hinweise
Firmenzentrale M&C TechGroup Germany GmbH Rehhecke 79 40885 Ratingen Deutschland Telefon: 02102 / 935 - 0 Fax: 02102 / 935 - 111 E - mail: info@mc-techgroup.com Webseite: www.mc-techgroup.com Allgemeine Hinweise Das in dieser Betriebsanleitung beschriebene Produkt wurde in einem sicherheitstechnisch einwandfreien und geprüften Zustand ausgeliefert. -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Beachten Sie die nachfolgenden grundlegenden Sicherheitsvorkehrungen bei Montage, Inbetriebnahme und Betrieb des Gerätes: Vor Inbetriebnahme und Gebrauch des Gerätes die Betriebsanleitung lesen. Die in der Betriebsanleitung aufgeführten Hinweise und Warnungen sind zu befolgen. Arbeiten an elektrotechnischen Geräten dürfen nur von Fachpersonal nach den zur Zeit gültigen Vorschriften ausgeführt werden. -
Seite 6: Verwendete Begriffsbestimmungen Und Signalzeichen
Verwendete Begriffsbestimmungen und Signalzeichen bedeutet, dass Tod, schwere Körperverletzung und/oder erheblicher Sachschaden eintreten werden, wenn entsprechenden Gefahr Vorsichtsmaßnahmen nicht getroffen werden. bedeutet, dass Tod, schwere Körperverletzung und/oder erheblicher Sachschaden eintreten können, wenn entsprechenden Warnung Vorsichtsmaßnahmen nicht getroffen werden. bedeutet, dass eine leichte Körperverletzung eintreten kann, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden. -
Seite 7: Einführung
Einführung Die Gasentnahmesonde SP180-H/MA wurde speziell für die Anwendung auf Schiffen entwickelt. Bei der kontinuierlichen Gasentnahme für analytische Messungen erfolgt bereits mit M&C Entnahmesonden unmittelbar am Entnahmepunkt eine Feinstaubfiltration. Hierdurch wird ein Teil der notwendigen Wartung eines Systems auf einen Punkt konzentriert. Durch diese Filtertechnologie werden Staubgemische aus Feinst- und Grobstäuben optimal zurückgehalten und der Wartungsaufwand der SP180-H/MA in der maritimen Umgebung minimiert. -
Seite 8: Technische Daten
Technische Daten Version SP180-H/MA Version SP180-H/MA SS Gasentnahmesonde Serie SP Artikel-Nr. 02S1860 02S1865 GL Baumusterprüfung 42 189 - 15 HH Isolierkappe Montage Nicht auf offenem Deck Schutzart IP66, EN 60529 IP66, EN 60529 Umweltkategorie B, H, EMC 2 Umgebungstemperatur Kategorie H -25 bis +60 °C Vibration/Schock 4G, GL (Germanischer LLoyd) (GL-2012 VI Teil 7, Tab 3.16 Kennlinie 2a) Entnahmedruck... -
Seite 9: Anwendung
Entnahmerohr Optionen Artikel Nr.: 92S0040** Entnahmerohr aus Hastelloy ® , SP180 M/HC/400, Anschluss G3/4“a, ø 27/20, Länge 400 mm Artikel Nr.: 92S0060** Entnahmerohr aus Hastelloy ® , SP180 M/HC/600, Anschluss G3/4“a, ø 27/20, Länge 600 mm Artikel Nr.: 92S0080** Entnahmerohr aus Hastelloy , SP180 M/HC/800, Anschluss G3/4“a, ø... -
Seite 10: Sondenaufbau

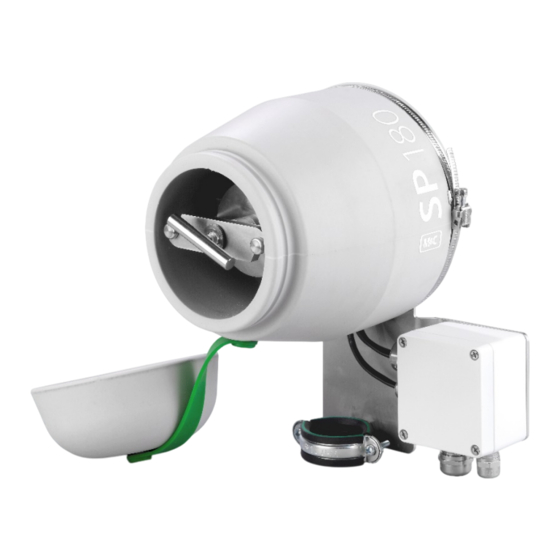

Sondenaufbau Der Sondenkopf bildet mit der neuartigen allseitig umschließenden wärmeisolierenden Schutzhaube, dem Filteraufnahmeteil, dem Montageflansch DN65 PN6 (Standard) und der seitlich an den Sondenkörper angebauten elektrischen Anschlussdose eine Einheit. In der Öffnung an der Unterseite der Isolierhaube befindet sich die Einschraubverschraubung zum Anschluss einer beheizten M&C-Entnahmeleitung. -
Seite 11: Warenempfang
Warenempfang Die Gasentnahmesonde wird in der Regel in einer Verpackungseinheit geliefert: • Gasentnahmesonde mit den erforderlichen Befestigungsschrauben, Muttern und Flanschdichtung. Wird zusätzlich zur Gasentnahmesonde ein Entnahmerohr mit Dichtung bestellt, wird dies in einer separaten Verpackungseinheit geliefert. Die Gasentnahmesonde sofort nach Ankunft vorsichtig aus der Versandverpackung herausnehmen und Lieferumfang gemäß... -
Seite 12: Montage
Montage Die M&C Sonde SP180-H/MA ist für den stationären Einsatz konzipiert und garantiert bei fachgerechter Auswahl und Montage eine lange Funktionsfähigkeit und ein Minimum an Wartung. Die optimale Betriebseinbaulage ist horizontal mit ca. 10° Neigung zum Prozess. Für die folgende Beschreibung siehe auch Abbildung 2. 1. -
Seite 13: Anschluss Der Beheizten Leitung
13.1 Anschluss der beheizten Leitung Für den Anschluss der Entnahmeleitung steht eine Rohrverschraubung der Dimension Ø 6 x 1 mm zur Verfügung – andere Dimensionen auf Anfrage. 1. Montageschelle öffnen. 2. Das Rohranschlussstück in die Rohrverschraubung einführen und anschließen. Wenn als Entnahmeleitung ein PTFE-Schlauch verwendet wird, muss unbedingt eine Stützhülse in das Schlauchende eingesteckt werden, um ein Zusammendrücken des Schlauches zu vermeiden. -
Seite 14: Elektrischer Anschluss
Elektrischer Anschluss Falsche Netzspannung kann das Gerät zerstören. Beim Anschluss auf die richtige Netzspannung gemäß Typenschildangabe achten! Warnung Bei der Errichtung von Starkstromanlagen mit Nennspannungen bis 1000 V sind die Forderungen der VDE 0100 sowie Ihre relevanten Standards und Vorschriften zu beachten! Wir empfehlen in jedem Fall die Verwendung temperaturfester Kabel! Ein Hauptschalter muss extern vorgesehen werden. -
Seite 15: Inbetriebnahme
Inbetriebnahme Vor Inbetriebnahme ist zu überprüfen, ob die Netzspannung mit den Angaben auf dem Typenschild übereinstimmt. • Netzspannung einschalten. Die Gesamtaufheizzeit beträgt ca. 2 h. Nach ca. 1 h ist die Sonde bereits soweit aufgeheizt, dass die Temperatur den Untertemperaturalarmwert (160 °C) überschritten hat, jedoch dauert es noch ca. -
Seite 16: Abbildung 4 Öffnen Der Isolierkappe
Vorsicht Grünes Halteband nicht zum Abziehen der Isolierkappe verwenden, da die Isolierkappe hierdurch beschädigt wird! Abbildung 4 Öffnen der Isolierkappe 2. Filtergehäusedeckel durch linksdrehen am Griff lösen und mit O-Ringdichtungen , Filterelement mit Filterelementhalter und Filterandruckschraube herausziehen. Um den Filtergehäusedeckel zu lösen, halten Sie bitte die Verriegelung fest an die Stehbolzen und drehen Sie so lange nach links bis sich der Filtergehäusedeckel löst. -
Seite 17: Außerbetriebnahme
Isolierkappe Griff des Filtergehäusedeckels O-Ring Deckeldichtungen Filterelement Filterandruckschraube Filterelementhalter Abbildung 5 Filterelementwechsel Außerbetriebnahme Vor Außerbetriebnahme, d.h. Abschalten der Beheizung sollte die Sonde mit Inertgas oder Luft gespült werden, um Kondensation von aggressiven Bestandteilen aus dem Prozessgas zu vermeiden. 18 Entsorgung Ist das Gerät am Ende seiner Lebensdauer angekommen, beachten Sie bitte zur fachgerechten Entsorgung die gesetzlichen Bestimmungen und ggf. -
Seite 18: Ersatzteillisten
Ersatzteillisten Der Verschleiß- und Ersatzteilbedarf ist von den spezifischen Betriebsgegebenheiten abhängig. Die Mengenempfehlungen für Verschleiß- und empfohlene Ersatzteile beruhen auf Erfahrungswerten und sind unverbindlich. Gasentnahmesonde SP180-H/MA (V) Verschleißteile (E) empfohlene Ersatzteile (T) Ersatzteile Empfohlene Stückzahl bei Betrieb [Jahren] Artikel-Nr. Bezeichnung V/E/T 1 90S0017 Filterelement S-0,1GF, 75 mm lang, Filterfeinheit 0,1 µm... - Seite 19 SP180-H/MA | 1.01.01 www.mc-techgroup.com...
