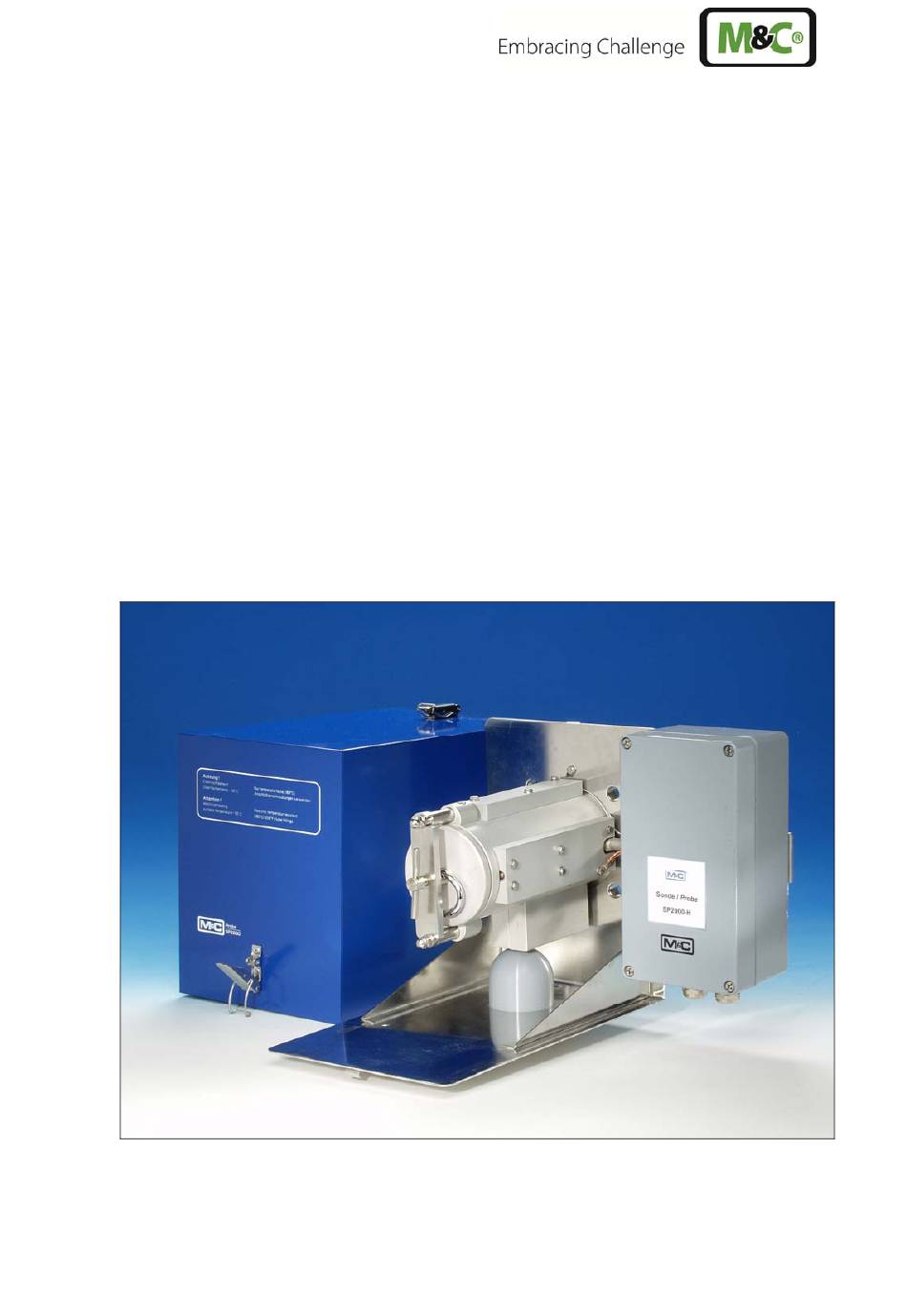

Seite 1 Bedienungsanleitung ® Gasentnahmesonde Serie Version SP2000, SP2000-H, SP2300-H, SP2400-H Ab Seriennummer 10283 Gasentnahme- und Gasaufbereitungstechnologie 2-1.1-MD...
Seite 2: Inhaltsverzeichnis
Inhalt 1 Allgemeine Hinweise ....................... 5 2 Konformitätserklärung ......................5 3 Sicherheitshinweise ........................ 6 4 Garantie ............................ 6 5 Verwendete Begriffsbestimmungen und Signalzeichen............7 6 Vorwort ............................. 8 7 Seriennummer ......................... 8 8 Technische Daten ........................9 9 Anwendung ..........................9 10 ...
Seite 3 Abbildungsverzeichnis Abbildung 1 Aufbau der Basisversion SP2000-H ................11 Abbildung 2 Montagemöglichkeiten SP2000..., SP2300-H, SP2400-H ......... 15 Abbildung 3 Schnittzeichnung der Sonde SP2000-H ..............16 Abbildung 4 Demontage des Filtergehäusedeckels ............... 17 Abbildung 5 Montage der Anschlussverschraubung am Messgasausgang ........18 Abbildung 6 ...
Seite 4 Sehr geehrter Kunde, wir haben diese Bedienungsanleitung so aufgebaut, dass alle für das Produkt notwendigen Informati- onen schnell und einfach zu finden und zu verstehen sind. Sollten trotzdem Fragen zu dem Produkt oder dessen Anwendung auftreten, zögern Sie nicht und wenden Sie sich direkt an M&C oder den für Sie zuständigen Vertragshändler.
Seite 5: Allgemeine Hinweise
Firmenzentrale M&C TechGroup Germany GmbH  Rehhecke 79  40885 Ratingen  Deutschland Telefon: 02102 / 935 - 0 Fax: 02102 / 935 - 111 E - mail: info@mc-techgroup.com www.mc-techgroup.com ALLGEMEINE HINWEISE Das in dieser Bedienungsanleitung beschriebene Produkt wurde in einem sicherheitstechnisch ein- wandfreien und geprüften Zustand ausgeliefert.
Seite 6: Sicherheitshinweise
SICHERHEITSHINWEISE Bitte nachfolgende grundlegende Sicherheitsvorkehrungen bei Montage, Inbetriebnahme und Betrieb des Gerätes beachten: Vor Inbetriebnahme und Gebrauch des Gerätes die Bedienungsanleitung lesen. Die in der Betriebs- anleitung aufgeführten Hinweise und Warnungen sind zu befolgen. Arbeiten an elektrotechnischen Geräten dürfen nur von Fachpersonal nach den zur Zeit gültigen Vor- schriften ausgeführt werden.
Seite 7: Verwendete Begriffsbestimmungen Und Signalzeichen
VERWENDETE BEGRIFFSBESTIMMUNGEN UND SIGNALZEICHEN bedeutet, dass Tod, schwere Körperverletzung und/oder erheblicher Sachschaden eintreten werden, wenn die entsprechenden Vor- sichtsmaßnahmen nicht getroffen werden. G E F A H R ! bedeutet, dass Tod, schwere Körperverletzung und/oder erheblicher Sachschaden eintreten können, wenn die entsprechenden Vor- sichtsmaßnahmen nicht getroffen werden.
Seite 8: Vorwort
VORWORT Ein großes Problem bei der extraktiven kontinuierlichen Gasanalyse sind die im Gas enthaltenen Be- gleitstoffe wie z.B. Staub, Wasserdampf und auch Gaskomponenten, die mit kondensiertem Wasser- dampf korrosive Säuren bilden. Um eine wartungsfreundliche Messung zu realisieren, muss der Staub abgeschieden werden, ohne das Wasserdampf kondensiert.
Seite 9: Technische Daten
TECHNISCHE DATEN Gasentnahmesonde Typ SP2000 SP2000-H SP2300-H SP2400-H Artikelnummer 20S1000 20S2000 20S3000 20S3500 Wetterschutzhaube nein Schutzart Klemmkasten IP54 EN60529 Werkstoffe Filtergehäuse Rostfreier Stahl 1.4571/1.4404* PTFE Titan Dichtwerkstoffe FPM* /7aT** = PTFE -H320/C** = Graphit Material Sondenflanschdichtung Novapress Entnahmerohr/Vorfilter optional Entnahmedruck max. 0,4-6 bar* abs., /7aT**= 2 bar abs., 2 bar abs.
Seite 10: Beschreibung
BESCHREIBUNG Die Konstruktion der Sonden ist ausgerichtet auf einfache Montage, sicheren Betrieb, problemlose Wartung und Vielseitigkeit in der Anwendung. Je nach Problemstellung werden verschiedene Ent- nahmerohre oder Vorfilter (siehe Datenblatter 2-1.1.0.6 und 2-1.1.0.8) , die nicht zum Lieferumfang der Sonde gehören, in das Gewinde (G3/4“) im Montageflansch eingeschraubt. Das großflächige Keramik-Tiefenfilterelement (auch Glasfaser- oder Glaswattefüllungen sind lieferbar) befindet sich in einem Gehäuse mit geringem Totvolumen außerhalb des Prozessraumes.
Seite 11: Sondenaufbau Der Beheizten Versionen
SONDENAUFBAU DER BEHEIZTEN VERSIONEN Eine komplette Gasentnahmesonde setzt sich aus dem beheizten Filterteil und einem Entnahmerohr oder Vorfilter zusammen. Der Filteraufnahmeteil mit dem allseitigen Heizungsmantel  bildet mit dem Standard-Montageflansch DN65 PN6  und der seitlich angebauten elektrischen Anschlussdose  eine Einheit.
Seite 12: Entnahmerohr- Und Vorfiltermöglichkeiten
In der Standard-Ausführung -H oder mit Option -H320/C erfolgt die Temperaturregelung mit dem in der Anschlussdose eingebauten Kapillarrohrthermostat , dessen Regelbereich 0 bis 180°C (-H) bzw. 0 bis 320°C (-H320/C) beträgt. Die Sollwerteinstellung kann bis max. 180°C bzw. 320°C erfolgen. Der Thermostat hat einen Übertemperaturbegrenzer, welcher automatisch bei Überschreiten der einge- stellten Sollwerttemperatur um 30°C die Beheizung dauerhaft abschaltet.
Seite 13 Max. Prozesstemperatur Länge max. Rohr a.d. Temperaturfühler SP-30H1.1, Beheizung max. 320°C bis max. 550 °C 2,0 m * ø 42,2mm Fe-CuNi SP-30H1.1V, Beheizung max. 320°C bis max. 550 °C 2,0 m * ø 42,2mm Fe-CuNi SP30-H2, Beheizung max. 320°C bis max. 550 °C ø...
Seite 14: Warenempfang Und Lagerung
max. Filter / An- feinheit ban- Volumen- ø mm schluss °C schluss µm teil verdränger SP2000/20SS 150 20S9160 1.4401/1.4571 2-10 ø 25 SP2000/V20 20S9085 1.4401/1.4571 2-10 G 3/4"a SP2000/V20-0 20S9105 1.4401/1.4571 2-10 G 3/4"a SP2000/V20/HC 20S9095 Hastelloy-C 2-10 G 3/4"a SP2000/V20-0/HC 20S9115 Hastelloy-C...
Seite 15: Vorbereitung Zur Installation
Die Lagerung der Sonde sollte in einem geschützten frostfreien Raum erfolgen! H I N W E I S ! VORBEREITUNG ZUR INSTALLATION  Gemäß den allgemein gültigen Richtlinien den optimalen Entnahmepunkt auswählen, bzw. mit den zuständigen Stellen abstimmen.  Den Entnahmepunkt so platzieren, dass ausreichender Raum für den Ein- und Ausbau der Sonde möglich ist und hierbei auch an die Einstecklänge des Entnahmerohres denken.
Seite 16: Montage
Die zu montierende Sonde muss an die vorhandenen Betriebsbedingungen angepasst sein. Die vorhandenen Betriebsparameter sind daher vor Montagebeginn entsprechend zu prüfen: mbar Unter-Überdrucksituation °C, Min. °C Max. Prozesstemperatur g/m³ Staubbeladung µm Staubzusammensetzung - Korngröße korrosiv toxisch explosiv Gaszusammensetzung Welche Parameter sollen gemessen werden, Vol.% mg/Nm³...
Seite 17: Abbildung 4 Demontage Des Filtergehäusedeckels
 Handgriff C in Position E stellen;  Spannbügel B nach links wegschwenken in Richtung G;  Mit dem Knebelgriff A den Filtergehäusedeckel herausziehen;  Filterelementsitz an der Filterandruckschraube überprüfen und diese wenn nötig handfest nachziehen oder für einen Filterelementwechsel das Filterelement und ev. dazugehörige Dich- tungen auswechseln;...
Seite 18: Montage Der Anschlussverschraubung Am Messgasausgang
14.2 MONTAGE DER ANSCHLUSSVERSCHRAUBUNG AM MESSGASAUSGANG  Die Wärmeleitbacken  am Messgas-Ausgang nach Lösen der Rändelschraube  entfernen. Abbildung 5 Montage der Anschlussverschraubung am Messgasausgang  Für den Anschluss der Entnahmeleitung eine entsprechend dimensionierte Rohrverschrau- bung mit Anschlussgewinde ¼“-NPT a mittels PTFE-Dichtungsband einschrauben. ...
Seite 19: Montage Der Sonde Mit Entnahmerohr Oder Vorfilter
14.3 MONTAGE DER SONDE MIT ENTNAHMEROHR ODER VORFILTER Grundsätzlich ist es von Vorteil, wenn die Sonde mit einer geringen Neigung nach unten in den Pro- zess eingebaut wird. Diese Einbaulage ist bei Verwendung des Entnahmerohrtyps SP32 zur Entnah- me z.B. hinter Nasswäschern zwingend erforderlich, damit abgeschiedene Tröpfchen in den Prozess zurückfließen können.
Seite 20: Abbildung 6 Montage Entnahmerohr Oder Vorfilter
Abbildung 6 Montage Entnahmerohr oder Vorfilter Gasentnahme- und Gasaufbereitungstechnologie 2-1.1-MD...
Seite 21: Montage Der Entnahmeleitung
14.4 MONTAGE DER ENTNAHMELEITUNG  Die Entnahmeleitungs-Befestigungsschelle  öffnen.  Das Endstück der Entnahmeleitung  in die Silikonkappe  im Bodenteil des Winkelbleches einschieben.  Je nach Leitungstyp den Edelstahlstutzen mit oder ohne PTFE-Seele  durch die Bohrung in der Silikonkappe  stecken. Abbildung 7 Anschluss der beheizten Leitung ...
Seite 22: Anschluss Option Prüfgasaufgabe- Oder Rückspülleitung
 Rohrstutzen oder Schlauchende in die Verschraubung im Messgasausgang der Sonde ste- cken und die Überwurfmutter fingerfest anziehen.  Die von M&C optional gelieferten temperaturfesten Anschlussverschraubungen aus rostfr. Stahl haben zur sicheren Abdichtung ein Doppelschneidringsystem. Die Muttern dieser Rohr- verschraubungen werden nach fingerfestem Anzug mit einem Flachschlüssel exakt 1 1/4 Um- drehung angezogen und sind dann richtig montiert.
Seite 23: Anschluss Option Pneumatischer Antrieb Ms1 Oder Ms3
 Bei Option -H320/C besteht die Möglichkeit der Prüfgasaufgabe über einen standardmäßig vorhandenen Anschluss für 6mm Rohr, der für den Messbetrieb mit Blindkappe versehen ist. Er befindet sich direkt unterhalb der Wärmeleitbacken. Für den Anschluss der Prüfgasleitung muss die Blindkappe entfernt werden. Mit Hilfe der im Lieferumfang befindlichen Überwurfmut- ter kann dann die Prüfgasleitung angeschlossen werden.
Seite 24: Standardausführung Mit Internem Kapillarrohr-Thermostat
15.1 STANDARDAUSFÜHRUNG MIT INTERNEM KAPILLARROHR-THERMOSTAT  Deckel der Anschlussdose entfernen. Im Deckel befindet sich ebenfalls der abgebildete elekt- rische Anschlussplan (Abb.9).  Netzkabel (min. 3 x 1,5 mm , Klemmbereich 6-12mm) durch die linke Kabelverschraubung M20x1,5 einführen und an den entsprechenden Klemmen anschließen. ...
Seite 25: Abbildung 10 Elektrischer Anschluss Eines Externen Temperaturreglers Z.b. 70304G
Bei Ausführungen mit Thermoelement (z.B. mit Option -H320/C) ist als Sensorleitung eine Ausgleichsleitung vorzusehen. Entsprechende Thermoausgleichsklemmen sind in der Anschlussdose vorhanden. H I N W E I S ! Abbildung 10 Elektrischer Anschluss eines externen Temperaturreglers z.B. 70304G Der elektrische Anschluss des Temperaturreglers 70304G erfolgt entsprechend dem Anschlussplan (Abb.
Seite 26: Inbetriebnahme
Abbildung 11 Elektrischer Anschluss elektronischer Regler 70304G INBETRIEBNAHME  Vor Inbetriebnahme überprüfen, ob die Netzspannung mit den Angaben auf dem Typenschild übereinstimmt.  Kontrollieren, ob der ggf. eingebaute Kugelhahn geschlossen ist. Bei handbetätigtem Kugel- hahn muss der Drehgriff am rechten Anschlag stehen. ...
Seite 27: Gasentnahmesonde Sp2300-H
Wenn die Sollwerttemperatureinstellung am Regelthermostat während des Betriebes in einem Schritt um mehr als 28°C nach unten verstellt werden sollte, löst die Übertemperaturabschaltung H I N W E I S ! des Thermostaten aus! Zum Wiedereinschalten muss dann die Resettaste betätigt werden. Bei Arbeiten während des Betriebes: W A R N U N G ! Hohe Oberflächentemperaturen!
Seite 28: Option 3/2-Wege-Kugelhahn /3Va Und /3Va320
 Bei der Prüfgasaufgabe bleibt das Analysensystem angeschlossen.  Die Prüfgasmenge muss mindestens 25% größer als die von dem Analysensystem angesaug- te Messgasmenge sein, um eine Vermischung mit dem Probengas zu vermeiden.  Bei Prozessen mit Über- oder Unterdruck wird ein integrierter Kugelabsperrhahn im Sonden- eingang empfohlen.
Seite 29: Kugelhahnantriebe
16.3 OPTION KUGELHAHNANTRIEBE Für die externe Ansteuerung eines in die Sonde integrierten Kugelhahnes besteht die Möglichkeit ei- nen pneumatischen Antrieb mit Federrückholung Typ MS1, MS3 (für 320°C) oder einen elektrischen Antrieb EA zu verwenden. 16.3.1 OPTION PNEUMATISCHER ANTRIEB MS1 ODER MS3 BEI VERWENDUNG EINES 2/2-WEGE KUGELHAHNES /VA Kugelhahn geöffnet = Messbetrieb Kugelhahn geschlossen = z.B.
Seite 30: Pneumatischer Antrieb Ms1 Oder Ms3 Bei Verwendung Eines 3/2-Wege-Kugelhahnes /3Va
16.3.2 OPTION PNEUMATISCHER ANTRIEB MS1 ODER MS3 BEI VERWENDUNG EINES 3/2-WEGE-KUGELHAHNES /3VA Mit dem pneumatischen Antrieb MS1 oder MS3 können in Verbindung mit dem 3/2-Wege Kugelhahn /3VA zwei Funktionen realisiert werden: 1. Messen und Rückspülen MS-B 2. Messen und Prüfgas aufgeben MS-C Abbildung 14 Pneumatischer Antrieb für 3/2-Wege Kugelhahn Bei der Bestellung ist festzulegen, ob der Kugelhahn...
Seite 31: Elektrischer Kugelhahnantrieb
16.3.3 OPTION ELEKTRISCHER KUGELHAHNANTRIEB Die elektrischen Kugelhahnantriebe zur Ansteuerung von zwei Betriebszuständen sind in drei Steuer- spannungen 230V, 115V oder 24V DC lieferbar. Abbildung 15 Elektrischer Anschluss für elektrischen Kugelhahnantrieb 16.4 OPTION MAGNETVENTILEINHEITEN FÜR RÜCKSPÜLUNG, PRÜFGASAUFGABE ANSTEUERUNG PNEUMATISCHEN ANTRIEBE Alle Magnetventileinheiten enthalten ein 3/2-Wege Magnetventil zur Ansteuerung des pneumatischen Antriebs.
Seite 32: Abbildung 16 Anschlüsse Magnetventileinheit 2
Folgende Magnetventileinheiten stehen z.B. zur Verfügung: Magnetventileinheit 2 Mit 2 Magnetventilen zur Ansteuerung von 2 Betriebszuständen: 1 x 3/2-Wege Magnetventil zum Umschalten von Messbetrieb auf Rückspülung oder Prüfgasaufgabe 1 x 2/2-Wege Magnetventil zur Aufgabe von Prüfgas oder Rückspülgas Abbildung 16 Anschlüsse Magnetventileinheit 2 Gasentnahme- und Gasaufbereitungstechnologie 2-1.1-MD...
Seite 33: Abbildung 17 Anschlüsse Magnetventileinheit 3
Magnetventileinheit 3 Mit 3 Magnetventilen zur Ansteuerung von 2 Betriebszuständen: 1 x 3/2-Wege Magnetventil zum Umschalten von Messbetrieb auf Rückspülung bei z.B. Option /3VA 1 x 2/2-Wege Magnetventil zur Aufgabe von Prüfgas über Option /R 1 x 2/2-Wege Magnetventil zur Aufgabe von Rückspülgas Abbildung 17 Anschlüsse Magnetventileinheit 3 2-1.1-MD...
Seite 34: Ansteuereinheit 234B Für Die Magnetventileinheiten
16.4.1 OPTION ANSTEUEREINHEIT 234B FÜR DIE MAGNETVENTILEINHEITEN Die Ansteuereinheit 234B dient zur Ansteuerung der Magnetventile in den Magnetventileinheiten für eine getaktete Rückspülung. Sie wird auf Hutschiene im GFK-Schutzgehäuse der Magnetventileinheit montiert und elektrisch angeschlossen geliefert. 16.4.1.1 FUNKTION UND EINSTELLUNG DES TAKTGEBERS K3 Die Ansteuerung des Rückspülvorganges erfolgt mit dem elektronischen Taktge- ber K3 (Typ CT-MXS.22).
Seite 35 16.4.1.3 FUNKTION UND EINSTELLUNG DES ANZUGVERZÖGERTEN ZEITRELAIS K1 Das Zeitrelais K1 (EZ12AV) beendet nach dem Rückspülvorgang mit einer Zeitver- zögerung von z.B. 1min. die Meldung „Rückspülen“ und gibt die Messung wieder frei, damit sich beim Umschalten von Spülen auf Messen aktuelles Messgas in den Analysatoren befindet.
Seite 36: Abbildung 18 Schaltplan Der Steuereinheit 234B
Abbildung 18 Schaltplan der Steuereinheit 234B Gasentnahme- und Gasaufbereitungstechnologie 2-1.1-MD...
Seite 37: 17 Wartung
17 WARTUNG Vor jeglichen Wartungsarbeiten sind die anlagen- und prozessspezifischen Sicherheitsmaßnahmen zu beachten! Empfehlungen eines Wartungszyklus können nicht ausgesprochen werden. In Abhängigkeit Ihrer Pro- zessgegebenheiten muss ein sinnvoller Wartungszyklus anwendungsspezifisch ermittelt werden. Als Indikation für eine eventuell notwendige Sondenwartung kann ein stetiger Rückgang der Mess- gasmenge zu Ihrem Analysensystem sein.
Seite 38: Wechsel Des Vorfilters
Abbildung 19 Filterelemente und Dichtungen  Filterraum reinigen.  Wenn notwendig das Entnahmerohr durchstoßen um Ablagerungen zu entfernen. Vorsicht Bruchgefahr bei Entnahmerohren aus Aluminiumoxyd !  Filteraufnahmeteil wieder einsetzen, Handgriff C in Position E stellen und Deckel mit Knebelgriff A wieder festziehen.
Seite 39: Wechseln Der Heizpatrone Und Des Thermostaten
 Die 4 Flanschmuttern lösen und die Befestigungsschrauben, falls möglich, entfernen (nicht bei Vorfiltern V12..., Adapterflanschen oder SP30-H... )  Die Sonde mit Vorfilter aus dem Prozess herausziehen.  Vorfilter abkühlen lassen und dann herausschrauben bzw. bei Vorfiltern V12... die 4 sonden- seitigen Flanschmuttern entfernen (siehe auch Abb.
Seite 40: Abbildung 21 Position Der Befestigungsschrauben Von Anschlussdose, Thermostatsensor- Und Heizpatronen-Aufnahmeplatte
 Die beiden Sechskantschrauben A (Abb. 21) in der Rückwand der Anschlussdose, mit wel- chen diese an der Haltelasche montiert ist, herausschrauben. Sechskantschrauben B Kabelverschraubung C Sechskantschrauben A Abbildung 21 Position der Befestigungsschrauben von Anschlussdose, Thermostatsensor- und Heiz- patronen-Aufnahmeplatte  Die Sechskantschrauben B (Abb.21) für die Befestigung der Heizpatronen-Aufnahmeplatte und der Thermostatsensor-Aufnahmeplatte herausschrauben.
Seite 41: Außerbetriebnahme
 Neuen Thermostat montieren und den Thermostatfühler von innen durch die Kabelverschrau- bung durchführen.  Neue Heizpatrone von außen durch die Kabelverschraubung einführen.  Elektrische Leitungen gemäß Anschlussplan (Abb. 9) anschließen  Die komplette Einheit wieder an die Sonde montieren. Der Thermostat besitzt einen mechanischen Stop, mit welchem die maximale, mit dem Drehknopf einstellbare, Temperatur begrenzt wird.
Seite 42: Ersatzteillisten
ERSATZTEILLISTEN Der Verschleiß- und Ersatzteilbedarf ist von den spezifischen Betriebsgegebenheiten abhängig. Die Mengenempfehlungen für Verschleiß- und empfohlene Ersatzteile beruhen auf Erfahrungswerten und sind unverbindlich. Gasentnahmesonde SP2000, SP2000-H, SP2300-H, SP2400-H (V) Verschleißteile (E) empfohlene Ersatzteile (T) Ersatzteile Empfohlene Stückzahl bei Betrieb [Jahren] Artikel-Nr.
Seite 43: Anschluss- Und Montagedaten
ANSCHLUSS- UND MONTAGEDATEN Gasentnahmesonde Typ SP2000 SP2000-H SP2300-H SP2400-H 340 x 260 x 345 Abmessungen B x H x T Rostfreier Stahl 1.4571* PTFE-Ko Titan Werkstoffe Filtergehäuse FPM* /7aT** = PTFE /H320** = Graphit Dichtwerkstoffe Werkstoff Sondenflanschdichtung Schaltleistung: 250V, 3A~, 0,25A=, Schaltpunkt: ∆T Untertemperatur-Alarmkontakt 30°C 1 x ¼“NPTi* für Rohranschluss ...
Seite 44: Anhang
ANHANG Abmessungen / Konstruktionsmerkmale Entnahmemöglichkeiten Kugelventil-Optionen und Prüfgas- Rückspülaufgabe 3/2-Wege-Kugelhahn und pneumatischer Antrieb 3/2-Wege-Kugelhahn und pneumatischer Antrieb 3/2-Wege-Kugelhahn und pneumatischer Antrieb 3/2-Wege-Kugelhahn und pneumatischer Antrieb Weiterführende Produktdokumentationen können im Internetkatalog unter: www.mc-techgroup.com eingesehen und abgerufen werden.  Entnahmerohre Serie SP Dokument: 2-1.1.0.6 ...
Seite 45: Abbildung 24 Sp2000-H Basisausführung
Abbildung 24 SP2000-H Basisausführung 2-1.1-MD Gasentnahme- und Gasaufbereitungstechnologie...
Seite 46: Abbildung 25 Sp2000-H Mit Optionen
Abbildung 25 SP2000-H mit Optionen Gasentnahme- und Gasaufbereitungstechnologie 2-1.1-MD...
Seite 47 Abbildung 26 SP2300-H 2-1.1-MD Gasentnahme- und Gasaufbereitungstechnologie...
Seite 48 Abbildung 27 SP2300-H Filterelemente Gasentnahme- und Gasaufbereitungstechnologie 2-1.1-MD...
Seite 49: Abbildung 26 Hochtemperatur-Aluminiumoxydrohr Ao
Abbildung 28 Hochtemperatur-Aluminiumoxydrohr AO 2-1.1-MD Gasentnahme- und Gasaufbereitungstechnologie...
Seite 50: Abbildung 27 Beheizte Entnahmerohre Sp30-H
Abbildung 29 Beheizte Entnahmerohre SP30-H... Gasentnahme- und Gasaufbereitungstechnologie 2-1.1-MD...
Seite 51 2-1.1-MD Gasentnahme- und Gasaufbereitungstechnologie...
Seite 52: Abbildung 28 Prüfgasaufgabe- Und Rückspülmöglichkeiten
Abbildung 30 Prüfgasaufgabe- und Rückspülmöglichkeiten Gasentnahme- und Gasaufbereitungstechnologie 2-1.1-MD...
Seite 53: Sp2000-H/3Va/Ms-Nc-B
Abbildung 31 SP2000-H/3VA/MS-NC-B 2-1.1-MD Gasentnahme- und Gasaufbereitungstechnologie...
Seite 54: Sp2000-H/3Va/Ms-Nc-C
Abbildung 32 SP2000-H/3VA/MS-NC-C Gasentnahme- und Gasaufbereitungstechnologie 2-1.1-MD...
Seite 55: Sp2000-H/3Va/Ms-No-B
Abbildung 33 SP2000-H/3VA/MS-NO-B 2-1.1-MD Gasentnahme- und Gasaufbereitungstechnologie...
Seite 56: Sp2000-H/3Va/Ms-No-C
Abbildung 34 SP2000-H/3VA/MS-NO-C Gasentnahme- und Gasaufbereitungstechnologie 2-1.1-MD...
